引言：PCB电镀工艺的重要演进

印刷电路板（PCB）作为电子元器件的支撑体和电气连接的提供者，其质量直接决定了电子设备的性能和可靠性。电镀工艺是PCB制造过程中至关重要的环节，它不仅提供了元器件焊接的表面，还确保了电路间的电气连通性。随着电子产品向小型化、高密度化和高性能化方向发展，传统直流电镀技术已难以满足日益严格的质量要求。

脉冲电镀工艺作为一种先进的电沉积技术，通过引入周期性的电流变化，彻底改变了金属离子在基材上的沉积方式。这种技术自20世纪70年代开始研究，到90年代逐步实现工业化应用，如今已成为高端PCB制造不可或缺的工艺手段。特别是在高密度互连（HDI）板、IC载板等高端产品制造中，脉冲电镀展现出了传统技术无法比拟的优势。

本文将系统介绍PCB脉冲电镀工艺的基本原理、技术特点、工艺流程、参数控制、常见问题及解决方案，并展望其未来发展趋势，为PCB制造企业的技术升级和工艺优化提供全面参考。

脉冲电镀技术的基本原理与工作机制

电化学沉积基础

要理解脉冲电镀，首先需要了解电镀的基本原理。电镀是一种电化学过程，通过外加电场使金属离子在阴极（工件）表面还原成金属原子，并形成均匀、致密的金属镀层。在传统直流电镀中，电流保持恒定，金属离子持续不断地沉积到基材表面。

脉冲电镀则采用非连续性的电流供给方式，通过精确控制电流的导通（Ton）和关断（Toff）时间，形成特定频率和波形的脉冲电流。这种间断性的供电方式创造了独特的电化学环境，使金属离子的沉积行为发生了根本性改变。

脉冲电镀的物理化学过程

在脉冲导通期间（Ton），高密度电流作用于阴极，金属离子被快速还原并沉积；在脉冲关断期间（Toff），电流为零，电极界面处的金属离子浓度得以恢复，吸附杂质有机会脱附，同时沉积的金属原子有机会重新排列形成更稳定的晶体结构。

这一过程带来了多重优势：首先，高峰值电流可实现快速形核，形成细小的晶粒；其次，关断期允许界面浓度恢复，减少了浓差极化现象；最后，间歇性沉积减少了氢气的析出和夹杂物的嵌入，提高了镀层纯度。

脉冲波形的关键参数

脉冲电镀的效果很大程度上取决于脉冲波形的设计，主要参数包括：

脉冲频率：指单位时间内的脉冲次数，通常介于1Hz至1000Hz之间。高频脉冲有利于形成细致均匀的镀层，低频脉冲则更适合厚镀层应用。

占空比：指脉冲导通时间与整个周期的比值，计算公式为D=Ton/(Ton+Toff)。占空比影响平均电流密度和沉积速率，通常控制在10%至90%之间。

峰值电流密度：脉冲导通期间的电流密度，通常远高于直流电镀的电流密度，这有助于提高沉积速率和改善镀层性能。

脉冲波形：除了常见的矩形波外，还有阶梯波、三角波等多种波形，不同波形对镀层结构有不同影响。

脉冲电镀与传统直流电镀的对比分析

技术性能比较

从技术性能角度，脉冲电镀在多个方面优于传统直流电镀：

镀层均匀性方面，脉冲电镀能显著改善镀层在PCB表面的分布均匀性，特别是在线路边缘、孔口等传统电镀难以均匀覆盖的区域。研究表明，脉冲电镀可使镀层均匀性提高30%以上，这对于精细线路制造至关重要。

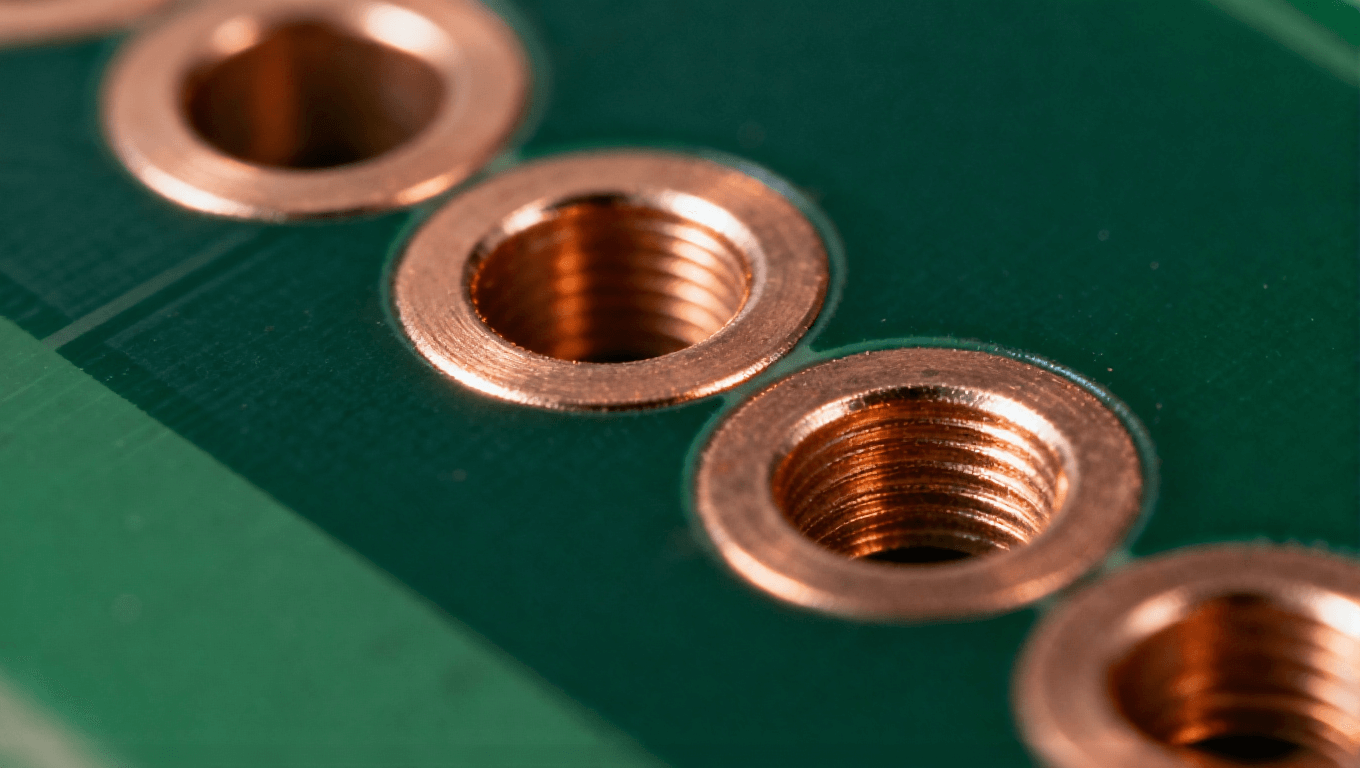

深孔填充能力是脉冲电镀的又一突出优势。随着PCB向高密度互连发展，微孔、盲孔的深宽比不断增加，传统直流电镀常出现孔内沉积不足或空洞问题。脉冲电镀通过调控脉冲参数，可实现完美的孔内填充，深宽比可达10：1甚至更高。

镀层结构方面，脉冲电镀获得的镀层晶粒更细小、结构更致密，内应力显著降低。这使得镀层具有更好的延展性和结合力，减少了在使用过程中因热应力或机械应力导致的裂纹问题。

经济性与环保性对比

从经济性角度看，脉冲电镀虽然设备投资较高，但综合成本可能更低。其较高的沉积效率可缩短生产时间，减少能耗；优异的均匀性可减少贵金属使用量；更高的产品合格率降低了废品损失。

环保方面，脉冲电镀通常可使用浓度较低的镀液，减少了化学品消耗和废水处理负担。同时，由于镀层质量提高，产品寿命延长，间接减少了电子废物的产生。

PCB脉冲电镀的工艺流程与操作要点

前处理工序

脉冲电镀的成功实施离不开严谨的前处理流程。PCB板在进入电镀槽前必须经过彻底的清洁和活化处理，包括：

除油处理：使用碱性或酸性除油剂去除板面油污和有机污染物，确保基材表面能被镀液充分润湿。

微蚀处理：通过轻微蚀刻铜表面，增加表面积和活性点，提高镀层结合力。通常使用过硫酸盐或双氧水-硫酸体系作为微蚀剂。

酸洗活化：在稀酸溶液（如10%硫酸）中浸泡，去除表面氧化层并保持表面活性，防止二次氧化。

水洗流程：每个化学处理步骤后都需要充分水洗，防止交叉污染。水质要求极高，通常使用去离子水，电阻率需大于1MΩ·cm。

脉冲电镀核心工序

完成前处理后，PCB进入脉冲电镀核心工序：

镀铜：作为PCB最主要的导电层，铜镀层的质量至关重要。脉冲镀铜通常采用酸性硫酸盐体系，铜离子浓度控制在15-25g/L，硫酸浓度在180-240g/L。脉冲参数需根据板厚、孔径等因素精心设计，通常频率在50-500Hz，占空比20%-70%。

镀锡：作为抗蚀层或最终表面处理，脉冲镀锡能获得更均匀、光亮的镀层。甲基磺酸盐体系因其环保性而广泛应用。

贵金属电镀：如镀金、镀银等，用于接触件或高频电路。脉冲电镀可大幅减少贵金属用量同时保证性能，经济效益显著。

后处理工序

电镀完成后，还需进行一系列后处理：

水洗与干燥：彻底去除残留镀液，采用多级逆流漂洗提高效率。热风干燥温度需控制适当，避免热应力损伤镀层。

防氧化处理：对于铜表面，可进行防氧化处理，如苯并三氮唑（BTA）处理，防止存储期间氧化。

品质检验：包括厚度测量、结合力测试、孔隙率检测等，确保产品符合规格要求。

脉冲电镀参数优化与控制策略

关键参数的影响规律

成功实施脉冲电镀需要深入理解各参数对镀层性能的影响规律：

峰值电流密度（Jp）直接影响沉积速率和镀层结构。Jp过高可能导致“烧焦”或枝晶形成；Jp过低则沉积过慢，生产效率低。通常Jp控制在直流电镀电流密度的2-5倍。

频率（f）决定脉冲周期长短，影响扩散层厚度和晶粒尺寸。高频脉冲（>100Hz）有利于形成纳米晶结构，低频脉冲（<10Hz）则更适合厚镀层应用。

占空比（θ）影响平均电流密度和界面离子浓度。低占空比允许更充分的界面恢复，但沉积速率较低；高占空比接近直流电镀效果，可能削弱脉冲优势。

参数优化方法

脉冲电镀参数优化是一个多目标优化过程，需平衡沉积速率、镀层质量、生产成本等多个因素。常用优化方法包括：

经验法：基于已有知识和实践经验，通过系统试验寻找最佳参数组合。虽然耗时，但结果可靠。

响应面法（RSM）：通过设计有限次数的实验，建立参数与响应值之间的数学模型，从而找到最优参数区域。

人工智能优化：利用神经网络、遗传算法等AI技术，可高效处理多变量非线性优化问题，是未来的发展方向。

过程控制技术

稳定的生产过程是质量一致性的保证。脉冲电镀过程控制包括：

镀液成分控制：通过自动分析补加系统维持各组分浓度稳定，特别是金属离子和添加剂浓度。

温度控制：采用夹套加热或板式换热器，控制精度通常为±1°C。

过滤与循环：连续过滤去除颗粒杂质，循环搅拌保证浓度和温度均匀。

在线监测：采用霍尔槽试验、电化学阻抗谱等技术实时监控镀液状态，及时发现问题。

脉冲电镀在PCB制造中的典型应用

高密度互连板制造

HDI板是脉冲电镀最主要的应用领域。随着线宽/线距降至50μm以下，传统直流电镀难以满足均匀性要求。脉冲电镀通过优化参数，可实现铜厚均匀性偏差小于10%，显著提高信号完整性和可靠性。

在微孔填充方面，脉冲电镀采用“自下而上”的填充机制，通过抑制孔口沉积、促进孔底沉积，实现无空洞填充。这对于堆叠微孔和任意层互连结构尤为重要。

IC载板电镀

集成电路载板要求极高的尺寸精度和可靠性。脉冲电镀在IC载板制造中的应用包括：

凸点制备：通过脉冲电镀制备锡银、锡铅等合金凸点，可获得成分均匀、高度一致的凸点阵列。

重布线层：脉冲电镀铜用于晶圆级封装的再分布层（RDL），实现芯片与封装基板间的互连。

特殊结构电镀

脉冲电镀在特殊PCB结构中也有广泛应用：

厚铜板：对于电源模块等需要大电流承载能力的PCB，脉冲电镀可实现100μm以上厚铜层的均匀沉积。

柔性板：脉冲电镀在聚酰亚胺等柔性基材上也能获得结合力优良的镀层，减少因弯曲导致的镀层开裂。

高频板：高频电路对表面粗糙度极为敏感，脉冲电镀可获得极低粗糙度的镀层，减少信号损耗。

脉冲电镀常见问题与解决方案

镀层均匀性问题

尽管脉冲电镀改善了均匀性，但在极高深宽比或复杂几何形状情况下仍可能面临挑战：

边缘效应：板边电流密度较高导致边缘镀层偏厚。解决方案包括使用辅助阴极、屏蔽板或优化挂具设计。

孔内均匀性：深微孔内镀层厚度不均。可通过调整脉冲参数，采用反向脉冲或周期性改变脉冲模式来改善。

镀层缺陷控制

脉冲电镀过程中可能出现的缺陷及应对措施：

麻点与针孔：通常由杂质吸附或氢气滞留引起。加强镀液过滤、优化脉冲关断时间可有效减少这类缺陷。

烧焦与枝晶：峰值电流过高或添加剂不足导致。需优化脉冲参数和添加剂组合。

结合力不良：前处理不充分或参数不当引起。确保基材清洁活化，优化起始电镀条件。

设备维护与故障排除

脉冲电源是系统的核心，常见问题包括：

波形失真：可能由电容老化或开关元件故障引起，需定期检测输出波形。

稳定性问题：电网波动或散热不良可能导致输出不稳定，需确保供电质量和冷却系统正常。

脉冲电镀工艺的未来发展趋势

技术与设备创新

脉冲电镀技术仍在不断发展，未来趋势包括：

多波形复合脉冲：结合不同波形（如矩形波与阶梯波）的优势，针对特定应用开发定制化脉冲模式。

智能化控制系统：集成AI算法，实现参数自适应调整和故障预测，进一步提高工艺稳定性和效率。

环保型镀液体系：开发无氰、低毒、生物降解性好的镀液体系，减少环境影响。

与新工艺的融合创新

脉冲电镀与其他先进制造技术的结合将开辟新的应用领域：

与3D打印结合：在打印的塑料或陶瓷基板上直接电镀导电图案，实现结构功能一体化制造。

与半导体工艺融合：在晶圆级封装中应用脉冲电镀，推动先进封装技术的发展。

标准化与产业化推进

随着技术成熟，脉冲电镀的标准化和产业化进程将加速：

行业标准制定：建立脉冲电镀工艺参数、检测方法等行业标准，促进技术推广。

设备成本降低：随着市场规模扩大和设备技术成熟，脉冲电镀设备投资将逐步降低，使中小型企业也能受益。

人才体系建设：加强专业人才培养，建立从研发到应用的全链条人才支持体系。

PCB脉冲电镀工艺作为传统直流电镀的重要升级，通过引入精确控制的脉冲电流，显著改善了镀层均匀性、深孔填充能力和镀层物理性能。随着电子产品向高密度、高性能方向发展，脉冲电镀技术在PCB制造中的地位将日益重要。

成功实施脉冲电镀需要深入理解其工作原理，精心设计脉冲参数，严格控制工艺过程，并建立完善的质量保障体系。尽管面临设备投资较高、技术门槛较高等挑战，但脉冲电镀带来的质量提升和综合成本优势使其具有广阔的应用前景。
