菲林在 PCB 生产中的作用

在现代电子制造中，印刷电路板（PCB）作为电子产品的核心组成部分，扮演着至关重要的角色。其功能性和可靠性直接影响到整个电子设备的性能，而在 PCB 的生产过程中，菲林作为关键材料之一，确保了电路板的图案能够精准、清晰地传递。本文将详细探讨菲林在 PCB 生产中的作用，分析其如何提升电路板质量与生产效率。

一、菲林的基本概念及组成

菲林（Film）在 PCB 生产中，通常指的是用于制版的光刻菲林材料。其作用是通过化学工艺，将电路板上的图案精确复制到光敏材料上。菲林本身由透明基膜和黑色或其他颜色的图案部分组成，图案部分通过特殊的工艺在菲林上形成，这些图案会在后续的曝光过程中作为模板，决定电路板上各个电路走向的位置。

菲林的主要成分和作用：

1. 基膜：一般采用高透明的聚酯或聚酰亚胺薄膜，确保曝光过程中光的透过率，并保证菲林的稳定性和耐高温性。

2. 黑色图案部分：通常由不透明的黑色油墨或染料构成，负责屏蔽特定区域的光线，在曝光过程中形成图案。

3. 光敏涂层：有时也会在菲林表面涂上一层光敏涂层，增强曝光时图案的清晰度和精准度。

二、菲林在 PCB 制造过程中的作用

在PCB的制造过程中，菲林起着至关重要的作用，主要体现在以下几个方面：

1. 图案传递和放大

菲林作为模板，通过曝光工艺将电路图案转移到 PCB 表面。曝光过程中，菲林上黑色部分不允许光通过，而透明部分则允许光线透过，照射到下面的光敏材料上。通过这一过程，电路图案得以准确复制到电路板上。

2. 精确度与精细化

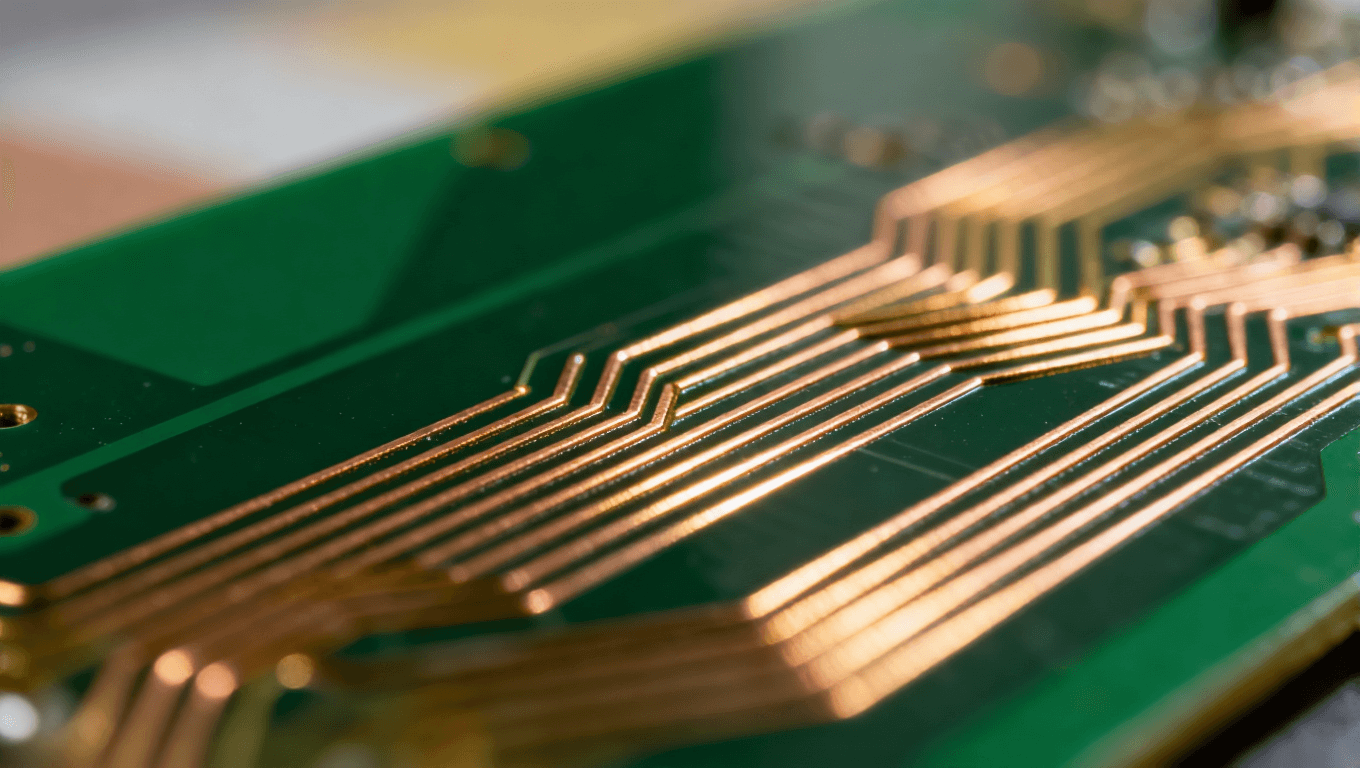

在电子设备日益小型化和高密度化的背景下，PCB 的制作要求越来越精细。菲林的精准图案能够确保电路走线的清晰和电气性能的稳定。在高精度 PCB 生产中，菲林的质量和精确性直接决定了电路板的性能和可靠性。

3. 减少误差，降低返工率

通过使用高质量的菲林，可以大大降低生产中的误差和缺陷，减少由于曝光不均或图案失真导致的返工，提升生产效率。同时，精确的菲林可以确保每个电路板的设计要求都能得到完美呈现。

4. 多层板制作中的作用

对于多层 PCB，菲林在每一层的制作过程中都起着重要作用。每一层的电路图案都需要通过独立的菲林进行曝光，并通过精确对位，确保各层之间的图案对齐，从而实现复杂电路的集成。

三、菲林在 PCB 生产中的应用技术

随着技术的不断发展，菲林的制作和使用也在不断优化。现代的 PCB 生产工艺中，菲林不仅仅局限于传统的光刻工艺，还融合了更多先进技术，提升了 PCB 的生产效率和产品质量。

1. 高清晰度菲林技术

随着高精度电子设备的需求不断提升，高清晰度菲林成为 PCB 制造中常用的材料之一。通过改进菲林的图案分辨率，可以更好地满足微型化、超小型化的电路板要求，尤其在高频通信、医疗电子等领域中，高清晰度菲林的应用尤为重要。

2. 数字化菲林技术

传统的菲林制作方法依赖于摄影和曝光，而随着数字化技术的发展，数字菲林技术逐渐成为主流。数字菲林通过计算机控制，能够更快速、更精准地生成电路图案，减少人为误差，提升生产效率。

3. 直接成像（Direct Imaging, DI）技术

在一些先进的 PCB 生产工艺中，菲林已逐步被直接成像技术取代。直接成像技术通过激光或电子束直接在 PCB 上曝光图案，跳过了菲林这一步骤，虽然此技术成本较高，但能够实现更高精度的图案转印，广泛应用于高端 PCB 制造中。

四、菲林在 PCB 生产中的挑战与发展方向

尽管菲林在 PCB 生产中具有重要作用，但随着技术不断进步，生产需求的复杂化和精度要求的提升，菲林的使用也面临了一些挑战。

1. 精度与材料限制

尽管现代菲林材料已经非常精细，但在极高精度的电路板生产中，仍然存在一些局限性。随着电路板尺寸的进一步缩小，菲林的分辨率和耐光性也需要进一步提高。

2. 生产效率问题

菲林在制作过程中需要进行精确的曝光和对位操作，虽然这一工艺已经相对成熟，但对于一些大规模生产来说，菲林的制作和应用周期依然较长，影响了整体生产效率。

3. 环境影响

传统菲林制作过程中需要使用大量的化学物质和光敏材料，这些物质的处理不当可能对环境造成一定的影响。因此，开发更加环保的菲林材料和工艺，成为未来发展的一个重要方向。

五、总结

菲林作为 PCB 生产中的关键材料之一，扮演着至关重要的角色。从图案传递到电路板制作的各个环节，菲林的精准性直接影响到最终产品的质量和生产效率。随着技术的不断发展，菲林的应用技术也在不断进化，越来越多的高精度、高效率的菲林材料和工艺被研发出来，以满足现代电子产品对电路板精度和性能的更高要求。

在未来，随着直接成像技术和数字菲林的普及，传统菲林可能会逐步向更高精度、更高效的方向发展，同时也需要注重环保和成本控制，确保 PCB 生产的可持续发展。
