mSAP 工艺实务清单：什么时候该用、成本高在哪、选厂该问什么

mSAP 这个词，前几年只在手机主板的讨论里出现。最近一年多，做 AI 服务器板、光模块板的客户也开始问了：你们的 mSAP 能稳定做到多少线宽，为什么忽然都要这个工艺？

这两个问题背后是两件事，一项工艺能带来什么，以及它贵在哪里、值不值。讲 mSAP 原理的文章很多，落到实务的少。这一篇按工程和采购真正会用到的顺序来说：先讲清它改了什么，再说什么板子该用，然后是成本结构和选厂时要拿到的数据。

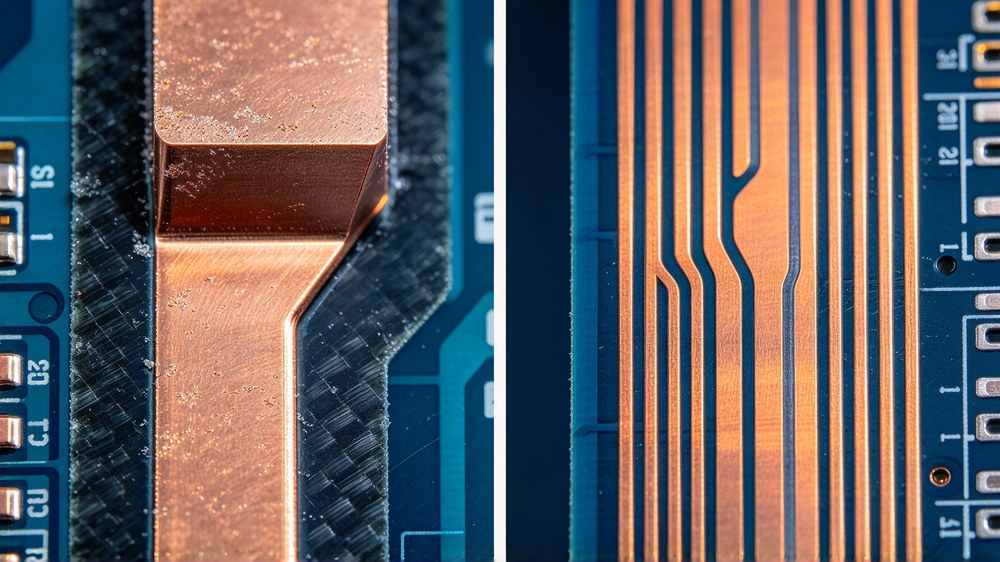

mSAP 改了什么：不蚀厚铜，只蚀薄铜

传统减成法的做法是，基板上先压好一层铜，再用蚀刻把不需要的铜蚀掉，剩下的就是线路。问题出在「蚀」这个动作上，药水会从侧面啃掉线路边缘，业内叫侧蚀。线做得越细，侧蚀占的比例越大，做到 30μm 以下，良率就开始明显往下掉。

mSAP 的全称是 Modified Semi-Additive Process，中文叫改良型半加成法。它改良的对象是传统减成法，IC 载板用的 SAP 是另一条路线，两者先分清楚。

它的思路是换一层薄铜打底。用 2 到 3μm 的超薄压合铜箔，或者把厚铜减薄到 3 到 5μm，而常规覆铜板的铜箔是 12 到 18μm。在这层薄铜上光刻开窗，把线路电镀加厚，最后把没用的薄底铜闪蚀掉。需要蚀掉的铜少了一个数量级，侧蚀跟着变小，线宽线距能稳定做到 15 到 30μm，条件好的产线能下探到 10μm 左右。

原理不复杂，难的是把每一步都控稳。成本的由来也在这里。

三处改动，就是成本的三个来源

第一处是起始铜箔。换成 2 到 3μm 的超薄压合铜箔之后，铜越薄，后面要蚀掉的量越小，但这类材料的单价更高，可选规格少，供货周期也更长。

第二处是蚀刻方式。不做整面蚀刻，改成先图形电镀加厚、再对薄底铜做闪蚀。先进产线还会拆成两步：第一步蚀掉大部分多余底铜，第二步用低浓度蚀刻液做精细修正，把线路边缘的粗糙度压到 1μm 以下，线宽偏差控制在 ±1μm 左右。工序多了，窗口窄了，对药液和设备的稳定性要求就上去了。

第三处是图形转移。20μm 以下的细线路，传统菲林曝光已经不够用，要换成激光直接成像（LDI）甚至深紫外光刻，配高精度显影设备，才能把显影残留和线宽偏差控住。这部分是实打实的设备投入。

三处加起来就是 mSAP 的成本结构。它的成本是三处配套的结果，缺一处线宽就做不稳。

需求端为什么变了

速度是最直接的一条。AI 平台的接口速率从 112Gbps 往 224Gbps 走，对应的线路宽度要往 15μm 以内挤。减成法在这个区间站不住，蚀出来的线宽偏差会直接变成阻抗偏差，最后体现在信号眼图上。

第二条是板子本身在变。AI 服务器用量涨得最快的是 18 层以上的高多层背板、交换板和 GPU 主板，层数高，板面大，密度还高，几项要求叠在一起。板材也从普通 FR-4 换成 M8、M9 这类超低损耗材料。

第三条是封装的变化。像 CoWoP 这种把封装基板去掉的路线，直接把原本属于封装基板的精细节距布线推给 PCB 来做，等于要求板子达到载板级的精度。800G、1.6T 光模块也在同一时间把细线路需求拉起来。

这一轮变化的驱动力都在需求端。

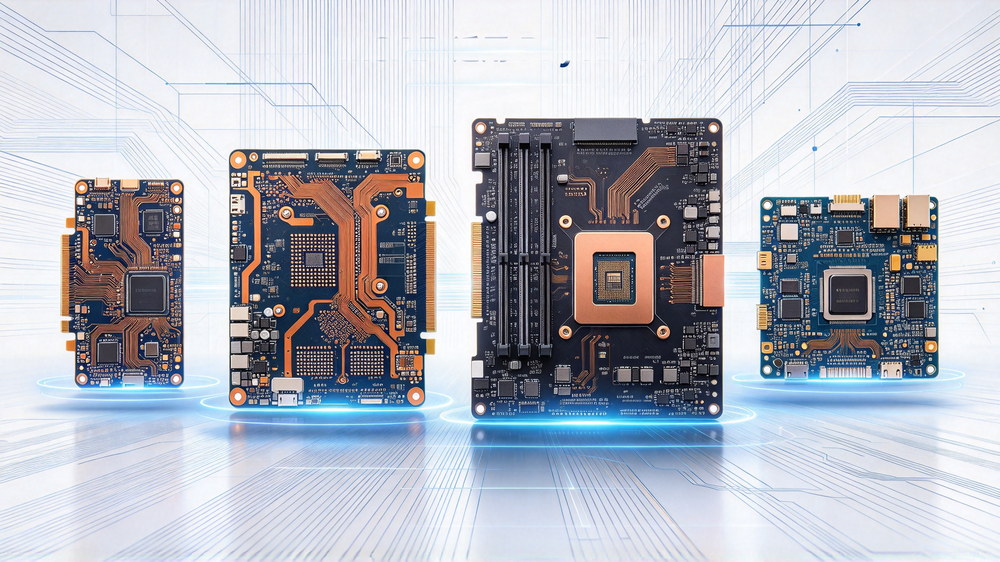

哪些板子真的需要 mSAP

手机主板的类载板（SLP）是最早的，也是最大的存量市场。芯片引脚间距压到 0.3mm 以下，线路精度就得进到 20μm 以内。

接下来是高阶 HDI。做法是把最细的那几层换成 mSAP，其余层还按常规工艺做。这样精度上去了，成本也没失控，是目前最常见的落地方式。

再就是 AI 服务器的高多层板。这类板的难点在大面积下的均匀性，同一张板上厚铜和细线并存，对电镀和闪蚀的均匀性要求比小板严得多。

还有光模块板。800G、1.6T 的板子尺寸不大，但线路密度极高，对信号完整性敏感，正好对口。

Mini 和 Micro LED 的驱动板也是这个区间，线路密度要到每平方厘米千条以上，线宽线距要控在 20μm 以内。

这一点容易搞混。mSAP 不等于 HDI。HDI 说的是板子的结构，用微孔实现层间互连；mSAP 说的是线路怎么做出来。一块 HDI 板可以用减成法做，也可以用 mSAP 做；反过来，mSAP 也能用在非 HDI 的细线路板上。这是两个维度的事，谈选型的时候最好分开说。

反过来看，下面这几种情况通常不需要 mSAP：线宽线距要求在 50μm 以上的常规多层板；只有局部区域需要细线、其余部分都是常规走线的板子，用混合叠层更划算；层数低、板面小、精度要求不紧的消费类板子。为了参数好看而上 mSAP，最后多半是成本上去了，性能收益看不出来。

成本高在哪，什么时候不值

材料是一块。超薄压合铜箔属于窄口径材料，单价高，规格不如常规铜箔齐全，采购周期更长。批量不大的订单，材料这块的议价空间很有限。

良率的影响更大。闪蚀窗口窄，板面越大越难控制均匀性。报废如果发生在后段，前面压合、钻孔与电镀的工序成本都已经投进去了，单板的实际成本会比报价表上的数字更高。

检测环节也占一部分。LDI 与高精度显影的折旧要摊进去。细线段的检测也更费事，线宽量测和 AOI 的分辨率要求都上了一个台阶，抽检比例通常比常规板高。

交期也要算进去。工序链条长，排产弹性小，临时插单的空间比常规板小很多。

判断标准其实很清楚，只在真正需要细线的那几层用，其余层按最合适的工艺配。整板一刀切上 mSAP，多数的钱花在了不需要的地方。

设计端先把这几样准备好

选厂之前把这些资料理清楚，沟通效率会高很多。

• 叠层图，标明哪几层需要细线路、哪几层常规走线。这是报价差异最大的一项。
• 线宽线距的目标值和公差，写明是在什么铜厚条件下的。同一个厂，小板上能做到 15μm，不等于大板上也能。
• 阻抗要求，单端还是差分，目标值以及允许的偏差范围。
• 板厚、层数，以及最大板面尺寸。板面尺寸影响均匀性，也直接影响最终能不能做。
• 厚铜区域的电流要求。哪一层要多厚的铜、走多大电流，这决定了这部分是否真的适合用 mSAP。
• 表面处理和最终用途。用途关系到可靠性验证要做哪些项目。

还有一条常被忽略。把必须达到的和最好达到的分开写。细线段要卡在 20μm 还是 30μm，报价会差不少，两个档位都留出来，厂里才好给方案。

问供应商的六个问题

拿到报价之前，这六个问题建议逐条问清楚。

一，最细线宽线距能稳定做到多少，是在什么板厚和层数下做到的。

二，大板面下的线宽一致性如何，指的是同一张板内的分布，不是只在板中心打一个点。

三，闪蚀和超薄铜箔这两环怎么控，有没有过程数据可以看。

四，涨缩补偿是怎么做的，整板统一补偿，还是按区域分别补偿。板材在压合和烘烤过程中会涨缩，大板上这个量是毫米级的绝对值，不做逐区域补偿，边缘的线路会系统性偏移。

五，检测能力到什么水平。细线段的线宽怎么量，抽检比例多少，有没有线宽的过程能力数据。这一条直接关系到批量交付的一致性。

六，可靠性验证做哪些项目，判定标准是什么。热冲击、CAF 与翘曲这几项，在细线板上的表现跟常规板不一样。

这几个问题问清楚了，毫米级的报价差异才对应得上实际的良率。

从打样到量产，盯三个节点

打样阶段，先看线宽实测值和设计值的偏差分布。做出一个样品，和做出一批稳定的板子，中间还差一段。

小批阶段，看批间一致性。同一个图纸连续投几批，线宽分布的波动有多大，良率有没有稳定下来。

量产爬坡阶段，要在大板、满层数的条件下验证。很多问题在这个阶段才会暴露，比如大板面的均匀性、涨缩补偿的实际效果。样板阶段的漂亮数据不能直接外推到量产。

常见问题

Q：mSAP 板为什么比普通板贵不少？

A：贵在三处。超薄压合铜箔的材料成本更高；闪蚀窗口窄，良率损失摊到单板上；LDI 和高精度显影的设备折旧。三处叠加，价差自然就出来了。用混合叠层的做法，把 mSAP 限定在最细的那几层，成本能压下来不少。

Q：打样能到的精度，量产也能保住吗？

A：通常会有差距。样品可以按最优条件做，量产受板面尺寸、批量均匀性和设备状态的共同影响。谈的时候，要求对方给出的是量产条件下的稳定值，样板数据只能当上限看。

Q：mSAP 能不能做厚铜和大电流的板子？

A：mSAP 的起点是薄铜，它主要解决细线成形，厚铜需求走常规厚铜工艺更合适。大电流的厚铜区域通常还是走常规厚铜工艺。同一块板上厚铜区和细线区并存很常见，需要在叠层设计时分开处理，各用合适的那一套。

Q：同一块板能不能混用工艺？

A：可以，而且这是目前最普遍的做法。最细的那几层用 mSAP，其余层用常规工艺，性能和成本都能兼顾。前提是叠层要设计清楚，哪几层走哪种工艺得在图纸上写明。

Q：线宽线距怎么写进图纸，厂里才不会各做各的？

A：写三件事，目标值、允许公差，以及这个值对应的铜厚条件。只写一个线宽数字，不同厂的理解会不一样，尤其是线宽指成品线宽还是蚀刻前的设计线宽，这一条必须在图纸上明确。

小结

mSAP 不是什么新工艺，量产已经很多年。这一轮变化是它服务的人群变宽了，从手机类载板扩展到高阶 HDI、AI 服务器高多层板和光模块配套板。

对设计和采购端来说，实际意义在于：过去只在 IC 载板厂讨论的精度要求，现在做普通 PCB 的供应商也得回答。把上面那几个具体问题问清楚，要求对方给出量产条件下的数据，比听一句「我们支持 mSAP」有用得多。
