电路板贴片工艺全解析：从PCB设计到高良率量产的关键控制

电路板贴片工艺（SMT，Surface Mount Technology）是现代电子制造的基石。一块智能手机主板上有超过1000个贴片元件，最小的01005封装仅有0.4mm×0.2mm——比一粒细盐还小。要把这些元件精准、可靠地贴装到PCB上，靠的不是某一台设备的性能，而是一套从设计端到生产端的全链路控制体系。

很多工程师对电路板贴片工艺的理解停留在”锡膏印刷→贴片→回流焊”的线性流程上。但在实际生产中，真正决定良率的往往是流程之外的变量：PCB焊盘设计是否合理？MARK点是否被元件遮挡？回流焊温度曲线是否随板厚动态调整？本文从一线工程视角出发，拆解那些”标准流程不会告诉你”的关键细节。

一、电路板贴片工艺的核心逻辑与流程框架

1.1 SMT贴片的本质：不是”贴上去”，而是”系统性冶金结合”

很多刚入行的工程师误以为贴片就是”把元件放到焊盘上，加热粘住”。实际上，电路板贴片工艺的核心是在焊盘、元件引脚（或焊球）和锡膏之间形成稳定的金属间化合物（IMC）。IMC层的厚度通常控制在1–5μm，太薄结合力不足，太厚则脆性增加——这个微妙的平衡由印刷精度、贴装压力和回流温度共同决定。

在实际操作中，一个常被忽视的事实是：贴片工序本身并不产生焊接强度。贴片机只是把元件按到锡膏上，依靠锡膏的粘性做临时固定。真正的永久连接发生在回流焊阶段。因此，如果印刷环节锡膏量不足，或者回流温度曲线偏离工艺窗口，即使贴片机精度再高，最终焊点也会失效。

1.2 标准流程的四个阶段与关键传递关系

完整的SMT贴片加工流程可分为四个阶段，每个阶段的输出质量直接成为下一阶段的输入约束：

这里有一个经验判断：如果一条产线的整体良率低于95%，问题有60%以上可以追溯到锡膏印刷环节——这不是设备问题，而是钢网设计、刮刀参数或锡膏管理出了系统性偏差。

二、设计端决定贴片良率：DFM可制造性要点

2.1 焊盘设计：尺寸、间距、形状对印刷与贴片的连锁影响

在实际项目中，我见过太多因焊盘设计不当导致的贴片不良。一个典型案例：某客户设计的0402电阻焊盘间距为0.3mm，但钢网开孔按标准0.25mm设计，印刷后锡膏桥连率高达8%。原因不是印刷参数问题，而是焊盘间距小于工艺能力边界。

实用建议： - 焊盘尺寸应遵循元件 datasheet 的推荐值，不要为了让走线空间而缩小焊盘 - 细间距QFP（引脚间距≤0.4mm）建议采用”阻焊层定义焊盘”（SMD）设计，减少锡膏蔓延 - BGA焊盘直径通常按焊球直径的80–90%设计，过大易导致空洞，过小则结合力不足

2.2 MARK点与拼板：视觉对位失败的最大元凶

贴片机的视觉系统依赖PCB上的MARK点进行全局定位。如果MARK点被元件丝印覆盖、被V-CUT切到，或者对比度不足（如沉金板上的金MARK），贴片机就会被迫使用”局部基准点”或人工示教，直接降低效率和精度。

判断逻辑： 如果试产阶段发现贴片偏移呈”随机分布”而非”定向偏移”，优先排查MARK点识别稳定性，而不是调整贴片机坐标。

拼板设计同样关键。单板尺寸小于50mm×50mm时建议拼板，但拼板连接方式（V-CUT、邮票孔、工艺边）会影响贴片机夹持和回流焊变形。带工艺边的拼板虽然浪费板材，但能大幅提升贴片精度和回流焊平整度——小批量研发阶段不要为了省板材而省略工艺边。

2.3 元件布局优先级：为什么”先小后大”不仅是工艺习惯

贴片顺序遵循”先小后大、先低后高”的原则，表面看是为了防止大元件遮挡小元件，更深层的逻辑是热质量平衡。大元件（如BGA、电解电容）热容量大，如果先贴装，在回流焊时吸热过多，会导致周围小元件温度不足，产生冷焊。

在实际操作中，如果一个板子上有0201电容和QFP芯片共存，建议将0201集中布局在温度均匀的区域，避免放在大元件下风处或板边——板边区域在回流焊中通常温度偏低。

三、SMT贴片加工流程详解：每一步的”及格线”与”优秀线”

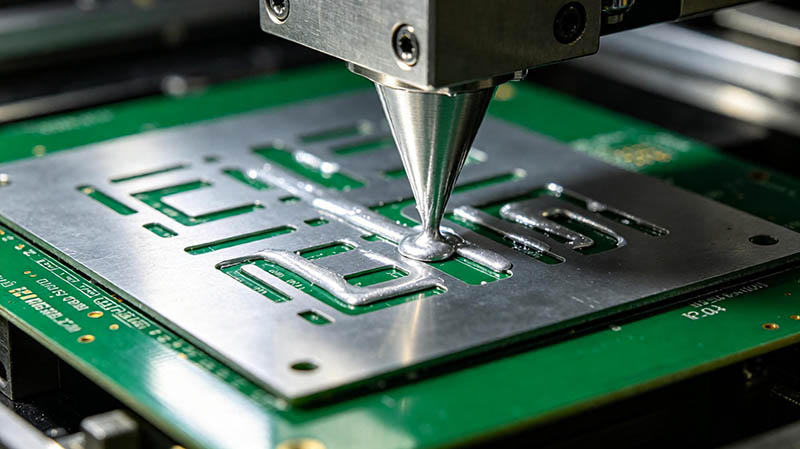

3.1 锡膏印刷：控制60%焊接缺陷的源头

锡膏印刷是电路板贴片工艺中”性价比最高”的控制点——投入20%的精力优化印刷，可以解决60%的焊接问题。

钢网设计的关键参数： - 钢网厚度：常规0.12–0.15mm；01005/0201元件建议0.08–0.10mm；QFN/BGA阶梯钢网局部可加厚0.05mm - 开孔面积比（Area Ratio）：应≥0.66，否则锡膏脱模不良 - 钢网张力：新网≥35N/cm²，使用超过10万次后需检测，低于25N/cm²必须更换

印刷参数的设定逻辑： 刮刀压力不是越大越好。压力过大会导致锡膏被”挤扁”，产生锡珠；压力过小则漏印。实际操作中，以”钢网表面无残留锡膏”为最低标准，逐步降低压力至出现漏印，再回调10%——这是比任何公式都可靠的调试方法。

刮刀速度通常设定在20–80mm/s，细间距板取低速（30–50mm/s），粗间距板可取高速。一个经验判断：如果SPI频繁报警”体积不足”，先降速10%再排查钢网。

3.2 SPI检测：被低估的第一道质量闸门

很多中小工厂为了省成本跳过SPI直接贴片，这是典型的”省小钱花大钱”。SPI（锡膏检测仪）能在贴片前拦截漏印、少锡、偏移、桥连等缺陷，避免这些缺陷进入回流焊后变成不可逆的焊接不良。

SPI的判定标准应设定为： - 锡膏厚度：钢网厚度的80–120% - 体积偏差：±25%（常规），±15%（细间距） - 面积覆盖率：≥85%

关键操作建议： SPI检测到连续3片同一位置体积偏低，应立即停机检查钢网是否堵塞或刮刀是否磨损——不要等SPI报警超过5片才处理，因为此时已经有一批潜在不良品流入下游。

3.3 元件贴装：高速机与多功能机的协同策略

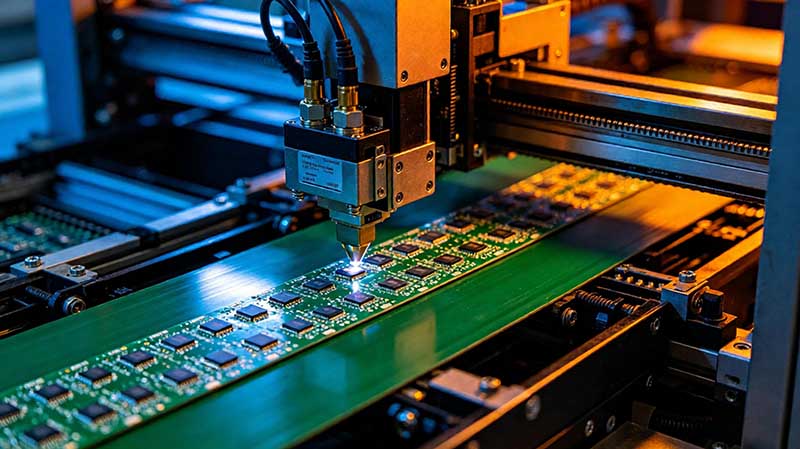

现代SMT产线通常采用”高速机+多功能机”的组合模式。高速机（如每秒贴装3–5个元件）负责0402/0603/0805等标准阻容感；多功能机（泛用机）负责BGA、QFN、异形连接器。

贴装精度的实际要求： - 普通片式元件：±0.05mm - 细间距QFP：±0.025mm - BGA/CSP：±0.025mm，且角度偏差＜0.5°

在实际调试中，一个新料盘上机后，不要直接批量生产。先贴装5片，用放大镜或AOI检查元件是否偏移、是否”侧立”（Stand-up）。特别是二极管、钽电容等有极性元件，极性反向在功能测试中可能烧毁整板——这种错误在贴片阶段拦截的成本，只有回流焊后发现的1/10。

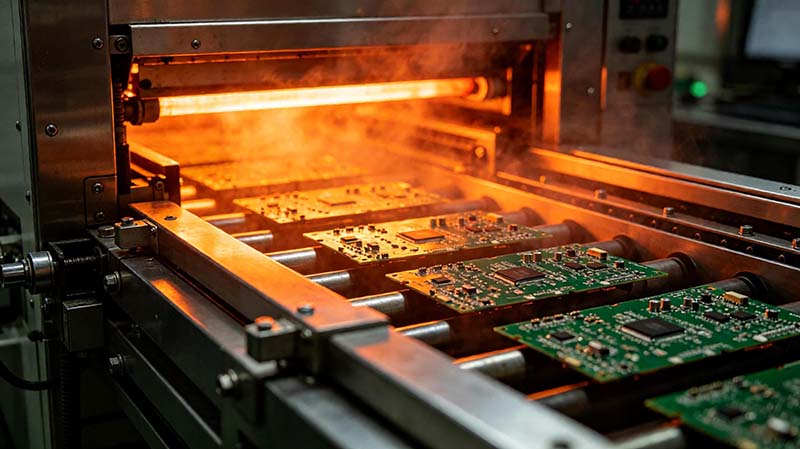

3.4 回流焊接：温度曲线不是”设好就行”，而是”随板而变”

回流焊温度曲线是电路板贴片工艺中最具”艺术性”的环节。标准无铅曲线分为四个温区：

实际操作中的关键判断： - 板厚≥2.0mm或大铜面积板：预热区需延长30–50%，否则板中心温度滞后 - 有BGA的板子：建议采用氮气保护（氧含量＜1000ppm），可将空洞率从空气焊的5–8%降至2%以下 - 双面贴装板：第二面回流时，底部已焊好的元件靠表面张力悬挂——大重量元件（如变压器）必须评估是否点红胶加固

3.5 AOI/X-Ray/ICT：检测手段的选择逻辑

不是所有板子都需要全检。检测策略应匹配产品风险等级：

• AOI（自动光学检测）：覆盖缺件、偏移、极性反、桥连、少锡等外观缺陷，所有产品必做

• X-Ray：专用于BGA、QFN等底部不可见焊点，检查空洞和桥连。汽车电子、医疗设备建议100% X-Ray

• ICT（在线测试）：检测开短路、元件参数，需要测试点设计。小批量研发可跳过，量产必须做

一个成本控制的实用建议：消费电子类产品可采用”AOI全检+X-Ray抽检（5%）“的策略；而汽车电子应执行”AOI全检+X-Ray全检+ICT全检”——检测成本的增加，远低于一次召回的损失。

四、电路板贴片质量控制：三类典型缺陷的排查决策树

4.1 虚焊与冷焊：从焊膏到炉温的排查路径

虚焊（焊点看似连接但电气不通）和冷焊（焊点未完全熔化）是贴片后最常见的功能性失效。

排查决策树：

第一步：目视检查焊点外观
  ├─ 焊点尖瘦、发暗 → 锡膏量不足或回流温度偏低
  │   ├─ 检查SPI数据：该位置锡膏体积是否低于下限？
  │   ├─ 检查炉温曲线：峰值是否达到规格要求？
  │   └─ 检查元件共面性：引脚是否共面？
  │
  └─ 焊点光亮但按压松动 → IMC层未形成
      ├─ 检查回流时间：液相线以上时间是否＜40秒？
      └─ 检查焊膏活性：是否过期或回温不足？

经验判断： 如果虚焊集中在某一类元件（如所有0402电容），90%是钢网开孔设计问题；如果随机分布，优先排查回流焊炉温均匀性。

4.2 立碑与偏移：设计、印刷、贴装三端归因法

立碑（Tombstoning，片式元件一端翘起）看起来是回流焊问题，实际上根因可能在三个环节：

实用对策： 对于0402及以下小元件，如果立碑率持续＞1%，可在PCB设计阶段对焊盘做热隔离（Thermal Relief），或在钢网开孔时采用”缩孔+扩孔”的不对称设计来平衡熔锡张力。

4.3 BGA空洞与枕头效应：X-Ray判读与工艺调整

BGA焊球的空洞率一般要求＜25%（单球），汽车电子通常要求＜15%。X-Ray检测时，空洞呈现为焊球内部的深色区域。

空洞超标的工艺调整优先级： 1. 优先检查锡膏：是否高挥发溶剂类型？是否回温时间不足？ 2. 其次调整炉温：延长预热区时间（让溶剂充分挥发），或提高恒温区温度10℃ 3. 最后考虑氮气：如果以上调整无效且空洞率仍＞20%，引入氮气保护

枕头效应（Head-in-Pillow，HIP）表现为BGA焊球与焊盘之间有一层薄薄的助焊剂隔离层，看起来像”枕头”。这通常是因为回流时PCB或BGA翘曲，导致焊球与锡膏短暂分离。对策是降低回流峰值温度5–10℃并延长液相线以上时间，减少热变形。

五、不同应用场景的贴片工艺差异

5.1 消费电子：效率优先的贴片策略

手机、TWS耳机等消费类产品追求极致的贴装密度和效率。典型特征是： - 大量01005/0201元件，贴片机需具备微型元件处理能力 - 双面贴装常见，第二面回流需评估元件重量 - 检测策略相对宽松：AOI全检+X-Ray抽检，ICT视成本而定 - 锡膏通常选用Type 4或Type 5粉，以满足细间距印刷需求

5.2 汽车电子：IPC-Class 3标准下的可靠性要求

汽车电子执行IPC-A-610 Class 3标准（高可靠性要求），电路板贴片工艺的每个环节都更严苛： - 焊点必须呈现”光亮、饱满、润湿角＜90°“的外观 - BGA/CSP必须100% X-Ray检测，空洞率通常要求＜15% - 回流焊必须采用氮气保护，降低氧化 - 所有工艺参数必须记录在PWI（工艺窗口文件）中，可追溯 - 湿敏元件（MSD）的烘烤和时效管理必须严格执行J-STD-033

5.3 医疗设备与军工：可追溯性与特殊材料工艺

医疗和军工产品除了高可靠性，还强调全生命周期可追溯： - 每块PCBA有唯一序列号，绑定锡膏批次、钢网编号、炉温曲线文件 - 可能使用低温锡膏（熔点＜180℃）以保护热敏元件 - 三防漆涂覆前的清洗必须彻底，离子残留＜1.56μg NaCl eq/cm²（按IPC-TM-650 2.3.28） - 返修次数严格限制：同一位置返修不超过2次，超过则整板报废

六、从试产到量产：电路板贴片工艺优化实战

6.1 首件确认与工艺窗口文件（PWI）的建立

试产阶段的第一块板（首件）必须全检——不是抽检，是100%检查每个焊点、每个元件极性、每处印刷图形。首件确认通过后，将关键参数固化成PWI文件：

• 锡膏印刷：钢网厚度、刮刀压力/速度/角度、SPI判定阈值

• 贴片：各元件位的贴装坐标、吸嘴型号、贴装压力

• 回流焊：各温区设定温度、链速、实测温度曲线图

• 检测：AOI检测程序版本、判定标准

经验判断： 如果试产良率＜90%，不要急于量产。用DOE（实验设计）方法对3个关键参数（如刮刀压力、回流峰值温度、贴装速度）做正交实验，通常能在20–30片试产内找到最优参数组合。

6.2 SPC数据如何指导参数微调

量产阶段应建立SPC（统计过程控制）体系，核心指标包括： - 锡膏体积CPK：要求≥1.33，若连续5点下降则预警 - 贴装偏移趋势图：识别供料器磨损或吸嘴老化信号 - 回流焊温度均匀性：每班次用测温板验证，各测点温差＜5℃

在实际操作中，不要等CPK跌破1.0才行动。当CPK从1.5缓慢降至1.4时，就应排查钢网张力衰减或锡膏粘度变化——这是预防性维护的最佳窗口期。

6.3 氮气回流、低温锡膏等新工艺的适用边界

判断逻辑： 如果产品空洞率在用空气回流时已＜3%，引入氮气的性价比不高；但如果产品有空洞率＞8%的痛点，氮气回流的投入产出比通常在3–6个月内回本。

七、总结：电路板贴片工艺不是流水线，而是精密系统

电路板贴片工艺的竞争力，从来不在于某一台贴片机的速度，而在于全流程的系统性控制。从PCB焊盘设计阶段的DFM考量，到锡膏印刷的参数闭环，再到回流焊曲线的动态优化，每一个环节都在为最终的焊点质量投票。

对于电子制造从业者来说，真正有价值的不是记住”预热区升温速率1–3℃/s”这样的标准答案，而是建立“出现异常→定位环节→归因分析→验证对策”的工程思维。当你的产线能从数据中预判钢网寿命、从首件中识别设计隐患、从缺陷模式中反推参数偏移时，电路板贴片工艺才真正从”经验驱动”进化到”工程驱动”。
