高速PCB设计的“拐角困境”——选错竟致项目延期30%？

在5G通信、工业自动化、汽车电子等高速PCB项目中，你是否曾在信号线拐角设计上陷入纠结：选45度角担心信号反射，选圆弧又顾虑制造成本？某汽车电子厂商的案例或许能引发你的共鸣——该厂商此前在ADAS系统PCB设计中，为图设计便捷采用90度拐角，后续测试发现信号传输延迟达8ns，EMI干扰超标3dB，导致样件报废、项目延期30天。而在高速信号场景下，即便将90度拐角替换为45度或圆弧，选型不当仍可能出现阻抗突变、信号衰减等问题。

事实上，当信号频率超过1GHz时，信号线拐角已不再是简单的“造型选择”，而是直接影响信号完整性的关键节点。据行业数据统计，约40%的高速PCB测试失败与拐角设计不合理相关。那么，45度角和圆弧拐角究竟该如何选择？不同场景下的选型逻辑是什么？本文将结合实战经验，从技术原理、痛点规避、案例验证三个维度给出明确答案，同时为你拆解项目推进中的核心保障方案。

一、高速信号线拐角选择的行业痛点与潜在风险

高速信号传输的核心需求是“无失真、低损耗”，而拐角设计的不合理会直接打破这一平衡，给项目带来多重风险，这些痛点也是我们团队在服务上千个高速PCB项目中高频遇到的问题：

1. 信号完整性失效：隐性却致命的核心痛点

• 阻抗突变引发反射：当信号线拐角处的线宽或走线方向突变时，会导致特性阻抗不连续，高速信号在此处发生反射。比如45度角若设计不当（如拐角过渡不流畅），阻抗突变可能达10%-15%，而圆弧拐角若半径过小，也会出现类似问题。这种反射会叠加原始信号，导致信号眼图闭合，最终出现数据传输错误。

• 信号衰减与延迟：拐角处的等效传输线长度增加，会导致信号延迟增大。在10Gbps高速信号场景下，一个不合理的拐角可能使延迟增加2-3ps，多组拐角叠加后，会直接超出项目的时序要求。

• EMI干扰增强：拐角处的电磁辐射是直线走线的3-5倍，尤其是90度拐角（已被行业明确规避），而45度角和圆弧拐角若设计不规范，仍会成为EMI干扰源，影响周边敏感元件工作。

2. 制造成本与周期失控

• 圆弧拐角的加工难度高于45度角，若半径设计过大，会占用更多PCB板面积，导致板材成本增加；若半径过小，CAM处理和蚀刻环节容易出现毛刺，良率下降30%以上。

• 选型失误导致返工：多数团队因缺乏精准的选型依据，先按经验设计再测试验证，一旦发现问题需重新修改设计、制作样件，平均增加15-20天项目周期，额外成本超2000元/批次。

3. 技术支持滞后加剧风险

很多PCB厂商缺乏专业的高速信号设计支持，当你遇到拐角选型疑问时，工程师响应不及时，导致设计方案迟迟无法确定；即便提交了样件，测试后出现信号问题也难以快速定位解决，进一步延误项目进度。

二、45度角vs圆弧：技术原理与传输特性全解析

要解决拐角选型难题，首先需明确两者的技术差异。我们从信号传输原理、制造工艺、适用场景三个核心维度进行对比，帮你快速建立认知：

1. 核心技术原理对比

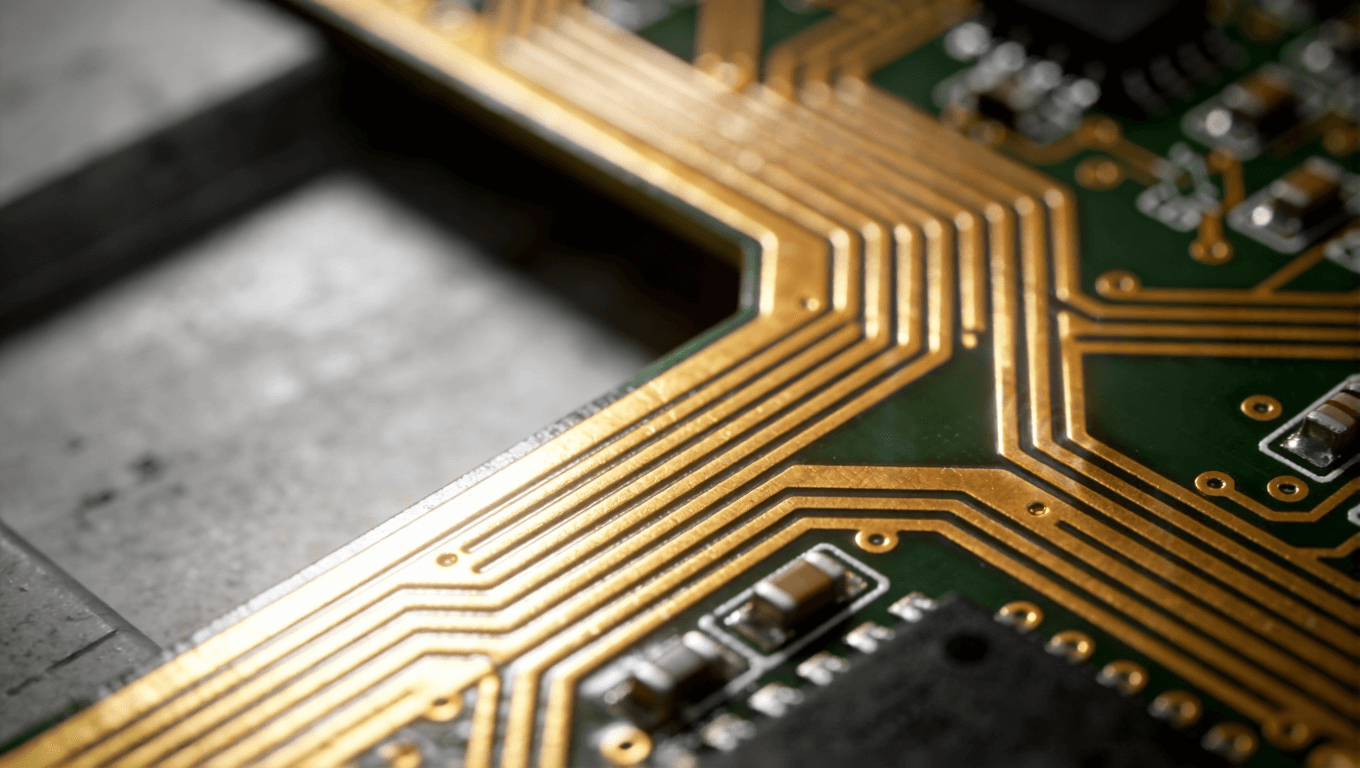

• 45度角拐角：本质是“折线过渡”，通过将90度拐角拆解为两个45度斜边，减少走线方向的突变幅度。理想情况下，45度角的阻抗突变可控制在5%以内，信号反射系数低于0.1。其优势在于设计简单，符合常规PCB设计规范，无需额外调整CAM参数。

• 圆弧拐角：通过曲线过渡实现走线方向变化，曲线部分的阻抗连续变化，理论上可将阻抗突变控制在3%以内，信号反射系数低于0.05，是更接近理想传输线的设计方案。但圆弧拐角的阻抗控制对半径参数要求极高，需根据线宽、信号频率精准计算。

2. 制造工艺与成本差异

3. 信号频率适配场景

• 优先选45度角的场景：信号频率1GHz-5GHz、线宽≥0.2mm、PCB层数≤8层的常规高速项目，如普通工业控制板、消费电子中的中速信号模块。这类场景对信号完整性要求适中，45度角可满足需求，同时兼顾成本与周期。

• 优先选圆弧的场景：信号频率>5GHz、线宽<0.2mm、高精度高速项目，如5G基站核心板、汽车毫米波雷达PCB、高端服务器主板。这类场景对信号失真和EMI干扰要求严苛，圆弧拐角的低反射、低辐射优势更明显。

三、高速PCB拐角设计的工艺流程与关键控制点

无论选择45度角还是圆弧拐角，规范的设计与制造流程是保障信号完整性的核心，我们团队将其拆解为5个关键环节，每个环节都配备专属保障：

1. 前期需求分析：精准匹配选型方案

拿到你的Gerber文件后，我们的工程师会在60分钟内快速响应，结合信号频率、线宽、PCB材质、应用场景等参数，通过仿真工具（如Ansys SIwave）模拟两种拐角的信号传输效果，给出精准的选型建议，避免盲目设计。

2. 设计规范制定：规避基础错误

• 45度角设计规范：拐角斜边长度≥线宽的2倍，避免出现“锐角”过渡；多段拐角连续时，相邻拐角间距≥5倍线宽，减少信号叠加干扰。

• 圆弧拐角设计规范：圆弧半径R=1.5-3倍线宽（常规场景），高频场景（>10GHz）R=3-5倍线宽；圆弧与直线过渡处需做平滑处理，避免出现“台阶”。

3. CAM文件优化：保障制造可行性

我们的CAM工程师会对拐角部分进行专项优化，45度角重点检查斜边精度，圆弧拐角则优化蚀刻补偿参数，确保实际生产的拐角与设计方案一致。若发现设计问题，会在24小时内提供技术支持，协助你调整方案。

4. 生产过程监控：严控工艺精度

在PCB制作过程中，对拐角区域的蚀刻速度、曝光精度进行实时监控，45度角蚀刻偏差控制在±0.02mm以内，圆弧拐角半径偏差≤±0.03mm，确保信号传输特性稳定。

5. 测试验证：出具量化报告

交付前，通过网络分析仪测试拐角处的阻抗变化、插入损耗，通过EMI测试验证辐射水平，为你提供详细的测试报告，确保产品符合项目要求。

四、量化成功案例：两种选型的实战验证

案例1：工业控制高速PCB（45度角选型）

• 客户需求：信号频率3GHz，线宽0.25mm，PCB层数6层，要求插入损耗≤0.5dB，项目周期15天。

• 初始问题：客户原设计采用圆弧拐角，因半径设计不合理（R=0.2mm<1.5倍线宽），测试发现阻抗突变达12%，插入损耗0.8dB，无法满足要求，且圆弧加工导致样件交付延迟3天。

• 我们的解决方案：

a. 工程师60分钟内响应，通过仿真验证确定改用45度角，优化斜边长度至0.5mm（2倍线宽）；

b. 提供修改后的设计规范，协助客户调整文件；

c. 启动快速打样流程，同步完成30分钟快速报价，明确成本与周期；

d. 生产过程中严控蚀刻精度，最终样件测试阻抗突变≤4%，插入损耗0.3dB，符合要求。

• 项目结果：样件按时交付，批量生产良率98.5%，客户项目顺利推进，后续已达成长期合作。

案例2：5G基站核心PCB（圆弧选型）

• 客户需求：信号频率8GHz，线宽0.15mm，PCB层数12层，要求EMI辐射≤30dBμV/m，阻抗偏差±5%。

• 初始问题：客户尝试45度角设计，测试发现EMI辐射达38dBμV/m，超出标准，且信号反射导致数据传输错误率偏高。

• 我们的解决方案：

a. 24小时技术支持团队全程跟进，通过仿真确定圆弧半径R=0.45mm（3倍线宽）；

b. 优化CAM蚀刻补偿参数，确保圆弧平滑过渡；

c. 提供定制化生产方案，30分钟内完成报价，明确批量生产的成本控制方案；

d. 生产后进行专项测试，出具详细的信号完整性和EMI测试报告。

• 项目结果：样件EMI辐射28dBμV/m，阻抗偏差±3%，完全符合要求；批量生产周期比客户预期缩短5天，成本降低12%，助力客户在5G基站项目中抢占市场先机。

五、PCB项目最常见的9个疑问解答

1. 问：高速信号线拐角必须选45度或圆弧吗？90度拐角完全不能用吗？答：是的，90度拐角会导致阻抗突变达20%以上，信号反射和EMI干扰严重，仅适用于频率<500MHz的低速信号。高速场景（>1GHz）必须选45度或圆弧，具体根据频率和精度要求确定。若你不确定项目信号频率对应的选型，可发送Gerber文件至sales@ipcb.cn，60分钟内工程师将为你解答。

2. 问：圆弧拐角的成本比45度角高多少？是否值得额外投入？答：常规场景下，圆弧拐角的制造成本比45度角高10%-15%。若你的项目是高频高精度场景（如>5GHz），额外投入值得——可降低信号失真风险，减少返工成本。我们会在30分钟快速报价中明确两种方案的成本差异，帮你精准决策。

3. 问：如何通过仿真验证拐角选型的合理性？答：可使用Ansys SIwave、Cadence Allegro等仿真工具，模拟拐角处的阻抗变化、插入损耗、信号反射等参数。若你缺乏仿真资源，我们的技术团队可提供免费仿真支持，只需将设计文件发送至询盘邮箱，24小时内给出仿真报告。

4. 问：PCB层数会影响拐角选型吗？答：会。多层PCB（>8层）的信号走线空间有限，若选择大半径圆弧，可能与其他层的走线冲突，此时可优先选45度角；若为高频多层板，需通过3D仿真优化圆弧半径，确保与其他层的间距满足绝缘要求。

5. 问：拐角设计对PCB材质有要求吗？答：有。高频场景（>5GHz）建议选用低介电常数（εr=3.0-3.8）的材质（如罗杰斯4350B），配合圆弧拐角可进一步降低信号损耗；中速场景选用常规FR-4材质即可，45度角完全能满足需求。

6. 问：批量生产时，拐角设计会影响生产效率吗？答：45度角对生产效率无影响，常规蚀刻工艺即可批量生产；圆弧拐角若半径设计合理（1.5-3倍线宽），生产效率仅下降5%左右，若半径过大或过小，会导致良率下降、效率降低。我们的CAM团队会优化生产参数，将效率影响降至最低。

7. 问：除了拐角，还有哪些因素会影响高速信号完整性？答：线宽、线距、阻抗匹配、接地方式、电源噪声等都会影响。我们提供全面的高速PCB设计咨询服务，24小时技术支持可覆盖全流程疑问，帮助你规避各类信号问题。

8. 问：提交设计文件后，多久能拿到样件？答：标准制程的高速PCB样件，我们承诺48小时内发货；定制化场景（如圆弧拐角、特殊材质）样件72小时内发货。提交文件后可享受30分钟快速报价，明确交付周期和成本。

9. 问：若样件测试发现拐角相关的信号问题，该如何处理？答：我们将第一时间启动技术响应，60分钟内安排工程师对接，分析问题原因并提供修改方案；若因我们的生产或设计建议问题导致，将免费重新制作样件，确保不延误你的项目进度。

六、高速信号线拐角选型指南：按场景精准匹配

为了帮你快速做出选型决策，整理了以下场景化指南，可直接对照参考：

注：若你的项目场景特殊，可联系我们的技术团队，24小时技术支持将为你提供定制化选型方案。

结尾：选择专业伙伴，让高速PCB项目少走弯路

高速信号线的拐角选型，看似是微小的设计细节，实则直接决定项目的成败、周期与成本。在竞争激烈的市场环境中，你需要的不仅是精准的选型建议，更需要能快速响应、全程保障的PCB合作伙伴。

我们凭借多年高速PCB实战经验，打造了“快速响应+专业技术+可靠交付”的核心优势：30分钟快速报价，让你无需等待即可明确成本与周期；60分钟工程响应，第一时间解决设计与生产中的疑问；24小时技术支持，全程覆盖项目全流程，从选型仿真到测试验证，为你保驾护航。

选择我们，你将获得的不仅是符合要求的PCB产品，更能实现项目周期缩短20%-30%、返工成本降低80%、信号完整性风险近乎为零的核心价值。无论你是需要确认拐角选型、获取精准报价，还是解决现有项目的信号问题，都可立即行动——

发送Gerber文件及项目需求至官方询盘邮箱：sales@ipcb.cn，体验30分钟快速报价服务；若有技术疑问，提交邮件后60分钟内，我们的工程师将主动与你对接。让专业团队为你的高速PCB项目赋能，助力你快速抢占市场先机！
