做过大功率设计的工程师都有这种体会：明明选了热覆层PCB，器件结温还是压不住；或者散热达标了，成本却翻了好几倍；更头疼的是，好不容易打样通过，一上批量就出现分层、击穿。

这篇文章不讲基础概念，直接从实际工程中的决策点切入，帮你理清热覆层PCB选型与设计中的关键判断逻辑。

一、什么时候真的需要热覆层PCB？别被“功率大”误导

很多工程师的判断标准是“功率大就要用”。这个逻辑有问题。

核心判断指标只有一个：单位面积热流密度。

• 如果热流密度 < 5W/cm²，且层数 > 4层 → 用FR-4 + 散热过孔 + 外置散热器，性价比更高

• 如果热流密度 > 5W/cm²，且空间受限无法加装散热器 → 热覆层PCB是正解

• 如果热流密度 > 15W/cm² → 热覆层PCB是唯一选择，且需要考虑铜基

一个容易踩的坑：把整板功率除以整板面积来算热流密度。正确做法是以最热器件的功率除以该器件的封装投影面积。局部热点才是真正的杀手。

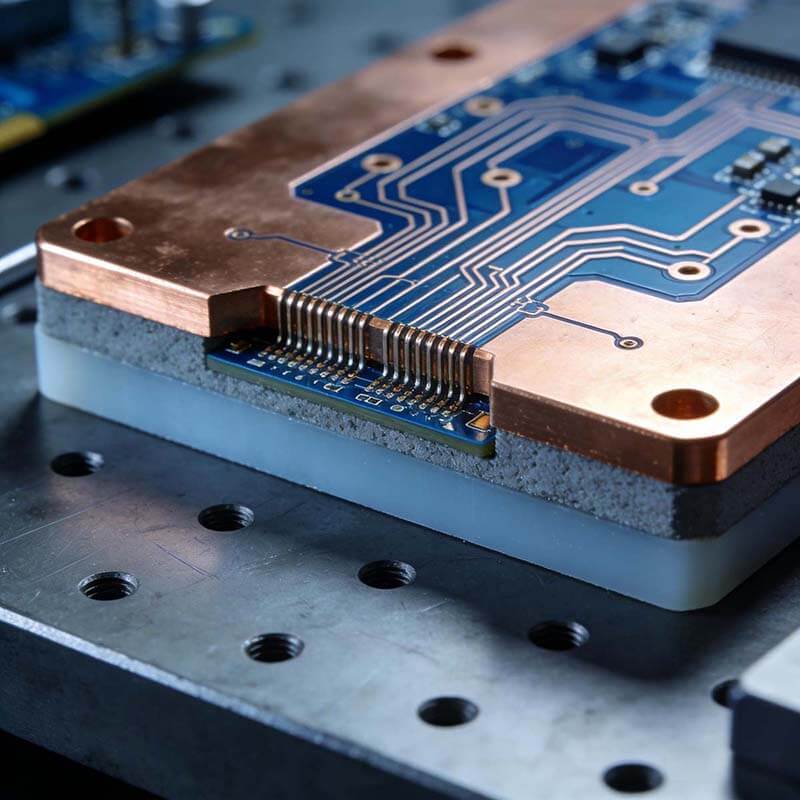

二、铝基还是铜基？不是“导热系数越高越好”

铜基导热系数401W/m·K，铝基170-200W/m·K。单看数字，铜基完胜。但实际选型中，90%的场景铝基就够用。

什么时候必须上铜基？

• 热流密度 > 20W/cm²——铝基的扩散能力不够

• 高频功放——铜的电磁屏蔽性能是刚需

• 超薄设计（<0.8mm总厚）——铝基太薄时强度不足

• 热循环次数 > 2000次——铜的热膨胀系数更接近陶瓷器件

一个经验数据：同样设计下，铜基比铝基的器件结温低10-15℃。但成本是铝基的3-5倍。如果这10-15℃不是“生死线”，优先选铝基。

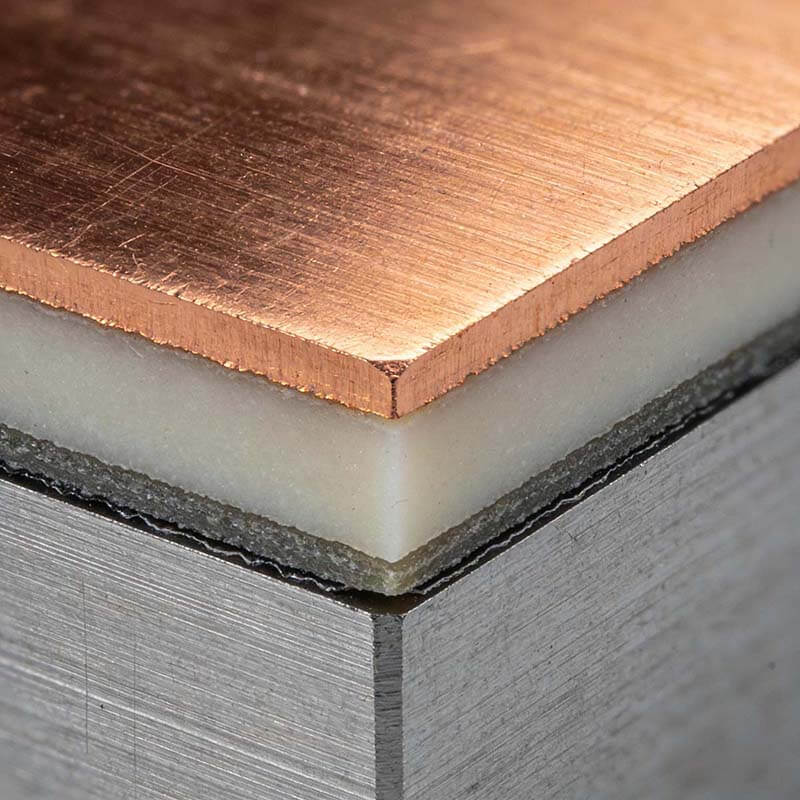

三、介电层：80%的热阻在这里，却最容易被忽视

很多工程师选型时盯着金属基底看，其实热覆层PCB的整体热阻中，介电层贡献超过80%。

介电层选型的三条铁律：

1. 导热系数按需选，不是越高越好

• 1-2W/m·K：常规LED、消费电源

• 2-4W/m·K：车载OBC、工业电源

• 4-8W/m·K：激光驱动、射频功放

导热系数翻倍，成本通常翻3-5倍。够用就行。

2. 厚度是双刃剑

• 75μm：热阻最低，但耐压<1.5kV AC

• 100μm：主流选择，耐压2-3kV AC

• 150μm：耐压>4kV AC，适合高压场景

如果工作电压<400V，选75-100μm；如果>800V，必须选150μm以上

3. Tg值决定了长期可靠性

• Tg < 130℃：便宜，但用两年性能就下降

• Tg > 150℃：优先选，热循环寿命提升一倍以上

尤其是车载、户外场景，Tg是刚需

四、铜箔厚度：不只是载流，更是均热

很多工程师选铜厚只看电流。但在热覆层PCB上，铜箔的横向导热能力同样关键。

一个容易被忽略的逻辑：功率器件产生的热量，首先通过焊盘进入铜箔。如果铜箔太薄（1oz），热量来不及扩散到介电层，就会在器件下方形成热点。如果铜箔足够厚（2oz以上），热量会先“铺开”再向下传导，介电层的散热效率会提升30-50%。

选型建议：

• 信号电路：1oz够用

• 功率电路（<5A）：2oz起步

• 大电流（5-20A）：3-4oz

• 超大功率（>20A）：5-10oz，同时考虑铜基

五、设计阶段的三个“不能做”

1. 不能开散热过孔

这是FR-4设计习惯带过来的最大坑。在热覆层PCB上，过孔如果穿透介电层接触到金属基底，就是短路。正确的做法是：在器件焊盘下方设计盲孔或填充孔，只连接铜箔层和金属基底之间，但必须有介电层隔离。

2. 不能把功率器件扎堆放

很多工程师为了走线方便，把MOSFET、二极管、电感挤在一起。在热覆层PCB上，这样做会让局部热流密度突破介电层极限，导致分层或烧毁。正确做法是分散布置，间距至少3-5mm，让热量有空间扩散。

3. 不能忽略阻焊层的影响

阻焊层的导热系数只有0.2-0.3W/m·K。如果功率器件的焊盘上覆盖了阻焊，相当于给热传导加了一道“门禁”。正确做法是：在功率焊盘区域开窗，让铜箔直接暴露，或涂覆薄层导热材料。

六、热仿真不是走过场，是必做项

很多设计流程中，热仿真被放在最后“验证一下”。正确的顺序应该是：热仿真驱动设计。

三个必跑的仿真场景：

• 稳态热分析——确认最高结温是否在规格内

• 热循环分析——确认温度变化是否会导致分层

• 热点分析——确认有没有局部热流密度超标

一个经验值：如果仿真显示结温 > 125℃，且余量 < 10℃，打样大概率会出问题。要么优化布局，要么升级材料。

七、打样测试的三个关键指标

拿到样品后，不要只看“能工作就OK”。以下三个指标必须测：

1. 热阻（Rth）

用热成像仪或热电偶，在已知功率下测器件壳温和环境温度，反推热阻。如果实测热阻 > 设计值20%以上，说明介电层层压有问题。

2. 绝缘耐压

按产品工作电压的2倍+1000V打耐压。如果击穿，大概率是介电层厚度不均或有气泡。

3. 热循环

• 工业级：-40℃~125℃，500次

• 车载级：-55℃~150℃，1000次

如果100次内出现分层，说明层压工艺不合格

八、关于成本：贵在哪，省在哪

热覆层PCB的成本构成：

• 金属基底：30-40%

• 介电层：40-50%

• 加工费：20-30%

成本优化的正确路径：

• 优先优化介电层——导热系数从4W降到2W，成本省一半

• 合理选择金属基——铝基比铜基便宜60%以上

• 避免非标厚度——用1.5mm/2.0mm标准板，比定制厚度省15%

• 不要盲目增加铜厚——从2oz到4oz，成本翻倍，但散热提升有限

一个不该省的地方：介电层厚度。为了省成本用薄介电层，结果耐压不够返工，得不偿失。

九、常见问题的工程判断

Q：热覆层PCB能用在RF射频上吗？

能，但要注意两点：一是金属基底会改变阻抗特性，需要重新仿真；二是高频信号对介电层的介电常数稳定性要求高，需要选专用材料。

Q：为什么我的热覆层PCB过回流焊后变形？

金属基底和介电层的热膨胀系数（CTE）不匹配。解决方法是：选用CTE匹配的材料组合，或降低回流焊的升温速率。

Q：可以自己在板子上铣槽或打孔吗？

不建议。铣槽会破坏介电层边缘，容易导致吸潮分层。如果需要开槽，必须在设计阶段和生产厂确认。

Q：怎么判断供应商的介电层质量？

要一份介电层厚度分布报告。厚度公差 > ±15%的，直接排除。厚度均匀性是层压工艺水平的核心指标。

十、写在最后：技术选型没有“最好”，只有“最合适”

热覆层PCB不是万能解药，也不是越贵越好。

如果你刚接触这个技术，不妨从“热流密度”这个核心指标开始，逐步建立自己的判断逻辑。选型时多问自己：这10℃的温差值得我多花一倍成本吗？这个场景真的需要铜基吗？

设计时记住三个关键词：均热、分散、匹配——让热量均匀扩散，让器件分散布置，让材料和工况匹配。

这些判断逻辑，远比记住一堆参数更实用。
