做 PCB 的工程师，没人能绕开电路板镀通孔。

双面板打样回来一半孔不通，高多层板量产良率卡在 50%，汽车板过炉后镀层起泡，高速板信号完整性出问题，80% 的 PCB 失效问题，最后都能追溯到镀通孔的设计或工艺上。

很多人觉得镀通孔就是钻个孔、镀层铜，没什么技术含量。但真正跑过量产的都知道，这玩意儿是 PCB 制造里最容易踩坑的环节 —— 设计端差 0.1mm 的孔径，工厂端药水参数偏 0.1，批量生产就是几百上千片的报废。

这篇内容没有空泛的理论堆砌，全是我们工厂跑了 10 年 PCB 量产，踩过无数坑攒下来的实操经验，从设计选型、核心工艺管控，到常见缺陷的根治方案，帮你从源头避坑。

先搞懂：镀通孔到底是什么，什么时候该用？

很多新手工程师最容易犯的错，就是镀通孔（PTH）和非镀通孔（NPTH）乱用，最后要么成本白涨，要么板子直接报废。

电路板镀通孔，核心就是孔壁有一层连续的导电铜层，作用是把 PCB 的顶层、底层和所有内层连起来，实现电气导通。而非镀通孔，孔壁就是绝缘的基材，只用来做固定、定位，没有任何电气功能。

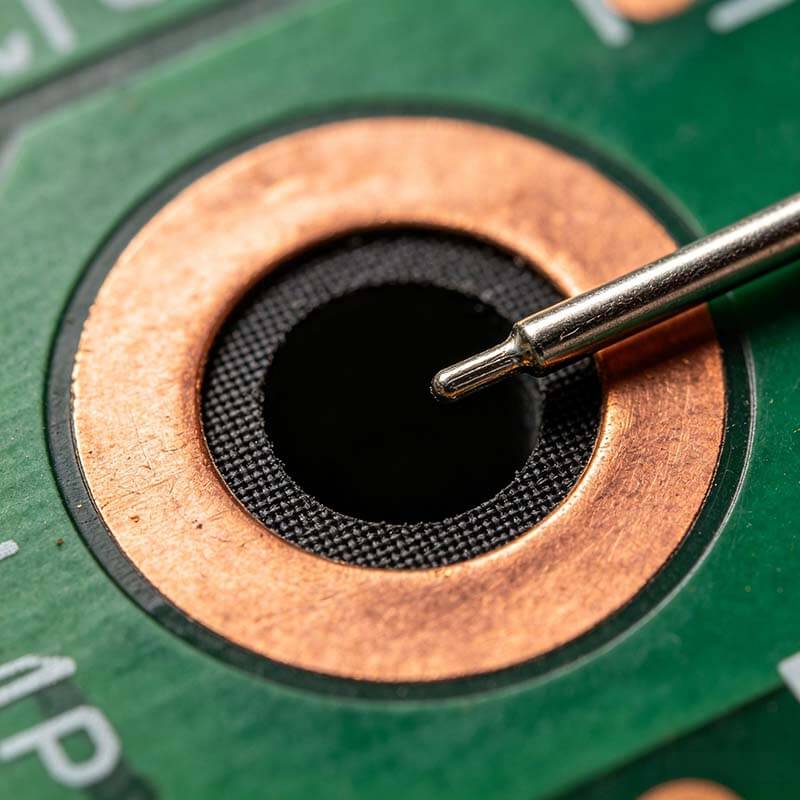

我见过太多设计，把螺丝孔做成了镀通孔，不仅没任何用处，还平白多了沉铜电镀的工序，成本涨了一截；还有人把直插元件的焊盘孔做成了 NPTH，回来插件根本焊不上，全板报废。

这里给你一个不用动脑子的选型标准，我们工厂给客户审图都是按这个来：

• 只要这个孔要走信号、过电源、焊元件引脚，必须用镀通孔

• 只要这个孔只用来上螺丝、做定位、没有任何电气要求，直接用 NPTH，省钱还省心

很多人还会纠结，镀通孔、盲孔、埋孔到底选哪个？

不用看网上那些复杂的参数对比，就按你的实际需求来：

• 常规 2-8 层板，BGA pitch 大于 0.65mm，没有极致的布线密度要求，直接用镀通孔，工艺最简单，成本最低，良率最稳，我们工厂 90% 的常规订单都是这个方案

• 8 层以上的高密度板，BGA pitch 小于 0.65mm，表层布线空间不够，再考虑加盲孔

• 只有 HDI 板、手机主板这种极致高密度的场景，才需要盲孔 + 埋孔的组合，成本是镀通孔的 2 倍以上，工艺也复杂得多，没事别瞎用

这里要提一句最容易踩的坑：纵横比。

很多工程师设计的时候，只看孔径，不看板厚和孔径的比值。常规 PCB 工厂，垂直直流电镀稳定量产的纵横比上限是 10:1，超过这个数，不是做不了，是良率根本稳不住。

我去年接过一个客户的单，1.6mm 的板厚，设计了 0.2mm 的镀通孔，纵横比 8:1，看着没问题，但批量生产的时候，沉铜药水根本进不到孔中心，回来 30% 的板孔无铜，最后只能改设计，把孔径加到 0.25mm，良率直接拉到 99% 以上。

记住一句话：能把纵横比控制在 8:1 以内，就别挑战工厂的工艺上限，不然批量生产的时候，哭都来不及。

镀通孔量产的核心：这 3 道工序控不住，良率根本稳不住

很多工程师觉得，镀通孔的质量是工厂的事，我设计好就行。但实际上，80% 的镀通孔缺陷，在设计阶段就埋下了根，剩下的 20%，全在工厂的 3 道核心工序里。

我们工厂做了 10 年 PCB，镀通孔量产良率提升的核心，就是把这 3 道工序卡死了，没有任何商量的余地。

第一道：前处理，是镀通孔的底子，底子不好，后面全白搭

前处理的核心目的，就是把钻孔后的孔壁处理干净，给后面的沉铜电镀打好基础。很多工厂为了省成本，压缩前处理的时间，最后批量出问题，都找不到根因。

钻孔的时候，高速旋转的钻头会产生高温，把 PCB 基材的环氧树脂融化，形成一层胶渣粘在孔壁和内层铜环上。这层胶渣你不处理干净，后面的沉铜层根本粘不住，过炉一加热，镀层直接剥离，板子就废了。

我们工厂的管控红线是：

• 常规 FR-4 基材，高锰酸钾除胶渣时间不低于 8 分钟，高 Tg 基材不低于 12 分钟，必须通过切片验证胶渣完全去除

• 微蚀深度严格控制在 1-2μm，少了铜面结合力不够，多了孔径公差超标，每 2 小时测一次微蚀深度，不合格直接停线

• 除胶渣后必须做孔壁清洁度测试，不达标绝对不流入下一道工序

我见过太多小厂，除胶渣只做 3 分钟，微蚀全靠师傅手感，最后批量出镀层剥离的问题，还怪客户设计有问题。

第二道：化学沉铜，是镀通孔的心脏，这步出问题，直接孔无铜

化学沉铜，也叫孔金属化，是整个镀通孔工艺里最核心的一步。它的作用，就是在绝缘的孔壁上，先沉积一层 0.5-1μm 的薄铜层，让孔壁能导电，后面的电镀铜才能镀上去。

这步要是出问题，直接就是孔无铜，板子全废。我们工厂对沉铜工序的管控，到了近乎苛刻的地步。

首先是活化，沉铜的前提是孔壁上要有钯催化中心，就像种庄稼要先撒种子。高纵横比的孔，最容易出现的问题，就是孔中心的钯离子不够，活化不足，最后沉铜只沉了孔口，孔中心根本没铜。

我们的做法是，针对纵横比超过 6:1 的孔，活化时间直接翻倍，同时增加药水的摆动频率，确保钯离子能完全渗透到孔中心，没有任何死角。

然后是沉铜药水的管控，铜离子浓度、甲醛浓度、pH 值、温度，每一个参数都不能偏。我们每 2 小时就测一次药水参数，每天换一次槽，绝对不省这点成本。

最关键的，是沉铜后的背光测试。这是行业里验证沉铜质量的黄金标准，10 级是满分，我们的管控红线是不低于 9 级，只要有一片不达标，整批都返工，绝对不流入电镀工序。

很多小厂根本不做背光测试，沉铜完直接电镀，最后批量孔无铜，都不知道问题出在哪。

第三道：电镀铜，决定了镀通孔的最终可靠性

沉铜形成的薄铜层，根本满足不了导电和可靠性要求，必须通过电镀铜，把孔壁的铜层加厚到设计要求的厚度。

常规消费电子，孔铜平均厚度要达到 18μm 以上，符合 IPC Class2 标准；工业控制、汽车电子等高可靠性场景，需满足 IPC Class3 标准，平均孔铜≥20μm，最小孔铜≥18μm，车载 BMS、ADAS 等核心安全件，会进一步要求平均孔铜≥25μm，确保高低温循环下的可靠性。

同时行业通用要求：孔口与孔中心的铜厚差不能超过 20%，不然就是不合格。

很多人都遇到过 “狗骨效应”，就是切片看下来，孔口的铜层很厚，孔中心的铜层很薄，甚至有空洞。这就是最常见的电镀问题，核心原因就是电流分布不均，孔口离阳极近，电流密度大，铜都镀在孔口了，孔中心根本没镀上。

针对这个问题，我们的解决方案很明确：

• 常规纵横比≤8:1 的孔，用直流电镀，电流密度严格控制在 1.5-2.5ASD，不追求快，只求稳

• 纵横比 8:1-15:1 的高纵横比通孔电镀，直接用脉冲电镀，通过正向电流沉积、反向电流剥离孔口多余的铜，强制把电流赶到孔中心，铜厚差能稳稳控制在 20% 以内

• 纵横比超过 15:1 的超高纵横比孔，直接上水平电镀线，通过定向喷射的镀液，强制让药水穿过孔，根本不给药水交换不足的机会

这里给设计工程师提个醒：你设计的高纵横比通孔，一定要提前问工厂有没有对应的工艺能力，不是所有工厂都有脉冲电镀和水平电镀线，别设计完了，工厂做不了，最后只能改板。

高纵横比通孔电镀，到底难在哪？怎么解决？

现在的 PCB 越来越往高多层、小型化走，板厚越来越大，孔径越来越小，高纵横比通孔电镀已经成了高端 PCB 制造的核心瓶颈。

很多工程师都问我，为什么我设计的 12:1 的通孔，工厂打样能做，批量就良率暴跌？

核心原因很简单：打样可以慢慢做，参数调到最优，一片一片过；批量生产要赶产能，药水一直在消耗，参数稍微波动，良率就掉下来了。

高纵横比通孔的核心难点，就 3 个：

1. 孔太深太窄，镀液根本进不去，孔中心的铜离子浓度远低于孔口，铜根本镀不上

2. 电流分布严重失衡，孔口电流是孔中心的 3-5 倍，铜都堆在孔口，最后孔口堵了，孔中心还没镀上

3. 电镀产生的氢气气泡，卡在孔里出不来，挡住了铜的沉积，形成空洞和针孔

我们工厂跑了 5 年高纵横比通孔的量产，总结了一套能稳定落地的解决方案，不是实验室里的理论，是批量生产能用的：
第一，药水体系必须换。常规的直流电镀药水，根本满足不了高纵横比的要求，必须用高分散能力的专用药水，搭配低分子量的整平剂，能渗透到孔中心，不然再怎么调参数都没用。
第二，工艺参数必须优化。别再用直流电镀硬刚了，直接上脉冲电镀，我们量产常用的是正向占空比 40%，反向占空比 8% 的参数，配合匹配的峰值电流，12:1 的通孔，铜厚差能稳定在 15% 以内，良率能做到 98% 以上。
第三，前处理必须强化。高纵横比的孔，药水本来就难进去，除胶渣、活化、沉铜的时间，必须比常规孔延长 50% 以上，还要加超声波辅助，确保药水能完全填满孔，不然活化不足，后面电镀全白搭。
第四，设备必须跟上。如果要做 15:1 以上的超高纵横比通孔，别犹豫，直接上水平电镀线，垂直电镀线的量产稳定极限就在 10:1，再怎么调都突破不了物理极限。

镀通孔常见缺陷，怎么排查？怎么根治？

做 PCB 量产，最头疼的就是镀通孔出缺陷，找半天找不到根因，返工都不知道从哪下手。

我们工厂整理了一套PCB 镀通孔缺陷排查的标准流程，跑了 10 年，99% 的问题都能快速定位，根治解决，今天直接分享给你。

最致命的缺陷：孔无铜

这是最常见也最致命的问题，电气测试直接开路，板子完全没用。

90% 的孔无铜，都出在沉铜工序，剩下的 10%，是电镀时孔里有气泡。

快速排查流程：

1. 先看切片，孔壁是完全没铜，还是只有孔中心没铜？

2. 完全没铜，先查沉铜工序，大概率是活化不足，或者除胶渣没做好，胶渣盖住了孔壁，沉铜层粘不上

3. 只有孔中心没铜，就是高纵横比孔的药水渗透不足，活化和沉铜的时间不够，或者电镀时药水交换不足

4. 要是孔壁有局部的无铜，大概率是孔里有气泡，挡住了沉铜或电镀

根治方案：

• 除胶渣必须做透，切片验证胶渣完全去除

• 高纵横比孔，活化和沉铜时间翻倍，增加药水摆动

• 电镀前增加真空除气工序，把孔里的空气抽干净，避免气泡残留

• 沉铜后必须做背光测试，不达标绝对不往下走

最容易被忽略的缺陷：镀层空洞 / 针孔

这种缺陷最坑，测试的时候可能是通的，但一上锡炉，一经过热循环，镀层就断了，产品到客户手里才出问题，售后成本极高。

核心根因：

• 孔壁有油污、杂质，沉铜层没覆盖上

• 沉铜层有针孔，电镀的时候没盖住

• 孔里有气泡，铜镀不上

• 高纵横比孔里，铜离子耗尽，镀层断了

根治方案：

• 前处理除油工序必须做足，确保孔壁洁净

• 优化沉铜药水参数，避免针孔产生

• 提升镀液的循环和摆动频率，确保孔里的药水能快速更新

• 降低电流密度，延长电镀时间，让镀层更均匀

最常见的工艺缺陷：狗骨效应

就是孔口铜厚、孔中心铜薄，厚度差超过 20%。很多工厂为了让孔中心铜厚达标，只能延长电镀时间，最后孔口铜厚超标，蚀刻的时候孔口的铜蚀不掉，造成短路。

核心根因：

• 直流电镀电流分布不均

• 电镀药水分散能力不足

• 高纵横比孔药水交换不足

根治方案：

• 直接换脉冲电镀工艺，反向电流能把孔口多余的铜剥掉，平衡镀层厚度

• 换高分散能力的电镀药水，优化添加剂配比

• 降低电流密度，慢工出细活，别追求快

最容易出可靠性问题的缺陷：镀层剥离 / 起泡

这种缺陷，平时测试没问题，一过回流焊，镀层就起泡、剥离，直接开路。汽车电子、工业控制的板子，最容易出这个问题，因为要过多次回流焊，还要经受高低温循环。

核心根因：

• 孔壁微蚀不足，铜层结合力不够

• 除胶渣过度，孔壁基材太粗糙，沉铜层覆盖不完整

• 镀层内应力太大，一受热就剥离

• PCB 吸潮了，焊接的时候水汽蒸发，把镀层顶起来了

根治方案：

• 严格控制微蚀深度在 1-2μm，确保铜面有足够的粗糙度，提升结合力

• 优化除胶渣工艺，别过度除胶

• 优化电镀添加剂，降低镀层内应力

• PCB 生产完必须密封包装，客户焊接前必须 120℃烘烤 4 小时，去除潮气

最后：从设计端避坑，才是最省钱的办法

很多工程师都觉得，镀通孔的质量是工厂的事，我只要把图画出来就行。但实际上，最好的解决方案，从来不是出了问题再去修，而是从设计端就把坑填上。

我们工厂每天要审几百份客户的图纸，80% 的镀通孔量产风险，在设计阶段就能规避掉。这里给你 3 个最核心的 DFM 设计准则，全是踩坑踩出来的，直接用就行。

第一，永远别挑战工厂的工艺极限。
常规工厂垂直直流电镀，镀通孔稳定量产的纵横比上限是 10:1，你设计的时候，就把孔径做到 0.25mm 以上，纵横比控制在 8:1 以内，给工厂留足够的工艺余量，良率绝对稳。别为了省一点布线空间，把参数卡到极限，批量生产的时候，一点波动就出问题。

第二，参数设计必须留余量。
镀通孔的焊盘直径，必须比成品孔径大 0.4mm 以上，因为钻孔有 ±0.05mm 的公差，你焊盘留小了，钻孔偏一点，焊盘就没了，直接开路。
还有镀层厚度，设计的时候一定要留余量，双面镀铜会让孔径缩小 0.02-0.05mm，插件孔的孔径，一定要比元件引脚直径大 0.2mm 以上，不然元件引脚插不进去，只能返工。

第三，高速信号的镀通孔，别只看导通，要看信号完整性。
很多工程师做高速板，只关注镀通孔通不通，根本没考虑过孔的寄生参数。1GHz 以上的信号，镀通孔的桩线会产生严重的信号反射，直接让你的信号质量崩掉。

这里给你两个最实用的优化技巧：

• 高速信号过孔，优先做背钻，把多余的桩线控制在 0.2mm 以内，能把信号反射降低 80% 以上

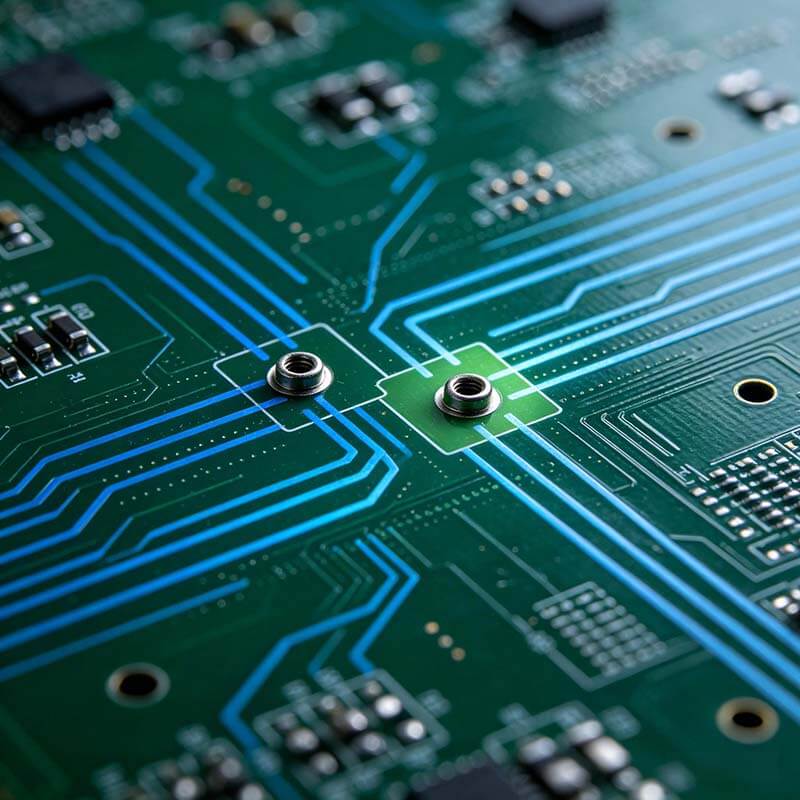

• 信号过孔旁边，1mm 以内必须放一个接地回流过孔，缩短回流路径，降低串扰和 EMI

最后说一句，电路板镀通孔看着简单，实则全是细节。设计端多留 0.1mm 的余量，工厂端多卡一道管控工序，就能避免 90% 的问题。做 PCB，从来不是越极限越好，越稳越好。
