PCB树脂塞孔工艺：精准填充解锁高端电子制造新可能
一块合格的PCB板，藏着无数看不见的工艺密码——树脂塞孔，正是破解孔径封堵痛点、撑起产品可靠性的核心关键。它不似线路布局那般直观，却以精准填充的实力，让PCB板在高密度、高负荷场景中稳定运行，成为高端电子制造不可或缺的“隐形基石”。不同于传统塞孔工艺的粗糙填充，树脂塞孔以材料适配、流程管控的双重优势，破解了孔径残留、表面凹凸、信号干扰等行业难题，适配5G、AI、汽车电子等多领域的高端需求。
一、树脂塞孔：PCB工艺的“隐形守护者”，定义填充新标准
树脂塞孔是PCB（印刷电路板）制造中的核心工艺，核心是利用专用树脂材料，通过精准流程填充PCB上的通孔、盲孔或埋孔，经固化、研磨等工序形成平整结构，最终实现孔道密封、表面平整、提升电气性能的目的。与传统锡膏塞孔、油墨塞孔相比，树脂塞孔凭借低热膨胀系数、强附着力、高绝缘性的优势，从根源上解决了孔内化学残留、焊接短路、信号串扰等痛点，成为高密度PCB、多层PCB制造的标配工艺。
优质的树脂塞孔工艺，需满足三大核心标准：填充饱满度≥95%，表面起伏≤5μm，固化后无气泡、无开裂，同时需适配0.1mm-1.2mm各类孔径，兼顾不同板厚（0.4-8.0mm）的填充一致性，这也是区分普通工艺与高端工艺的核心指标，更是树脂塞孔工艺优化的核心方向。
二、树脂塞孔核心工艺拆解：从选材到成型的全流程管控
树脂塞孔的最终效果，取决于“材料选择+流程管控”的双重把控，每一个环节的细微偏差，都可能影响PCB板的最终可靠性。以下是树脂塞孔的完整工艺拆解，结合行业实操经验，拆解关键控制点，助力理解工艺核心逻辑。
2.1 选材关键：树脂的“适配性”决定工艺上限
树脂作为填充核心材料，其性能直接决定塞孔质量，行业主流选用环氧树脂作为基材，同时根据应用场景搭配改性材料，满足不同需求：普通场景选用标准环氧树脂，需具备低粘度（η<500mPa·s）、高TG值（Tg>150℃）及低热膨胀系数（CTE）；高频电路、散热需求场景，可添加硅微粉或氧化铝改性，增强导热性；产线效率优先场景，可选择光固化树脂（UV强度300-500mJ/cm²，波长365nm），高效固化；对强度要求较高的场景，优先选用热固化树脂，通过阶梯升温（80℃→120℃→150℃）、40-60min固化，保障粘接强度。
2.2 全流程拆解：四大核心步骤，筑牢工艺防线
树脂塞孔的完整流程可概括为“前处理→真空填充→固化处理→研磨抛光”，每个步骤都有明确的工艺标准，缺一不可：
第一步，前处理：筑牢填充基础。需对钻孔后的PCB板进行孔壁清洁，去除毛刺、氧化层及钻污，确保孔壁粗糙度Ra<0.8μm，可采用等离子或化学清洗方式，保证孔壁干燥、无杂质，避免影响树脂与孔壁的附着力，从根源减少分层、爆板隐患。
第二步，真空填充：杜绝气泡隐患。将PCB板置于50-80kPa的真空环境中，通过专用设备将树脂注入孔道，利用真空环境排出孔内空气，确保填充饱满度≥95%。此环节需精准控制树脂粘度、填充压力与速度，避免压力过小填不满、压力过大包裹空气，同时根据孔径大小调整填充次数，深径比大的孔可采用二次填充，确保无空洞。
第三步，固化处理：保障结构稳定。根据树脂类型选择对应固化方式，热固化需严格遵循阶梯升温曲线，避免升温过快导致树脂溶剂挥发形成气泡；光固化需控制UV强度与照射时间，确保树脂完全固化。固化后需通过差示扫描量热法（DSC）测试，验证固化度，避免未完全固化导致后续使用中出现树脂脱落。
第四步，研磨抛光：确保表面平整。采用钻石砂轮进行分段研磨（先粗磨后精磨），控制研磨量，使板面起伏≤5μm，去除表面多余树脂，为后续化学镀铜、贴片工艺奠定基础，避免研磨过度导致孔口树脂脱落，或研磨不足影响线路制作。

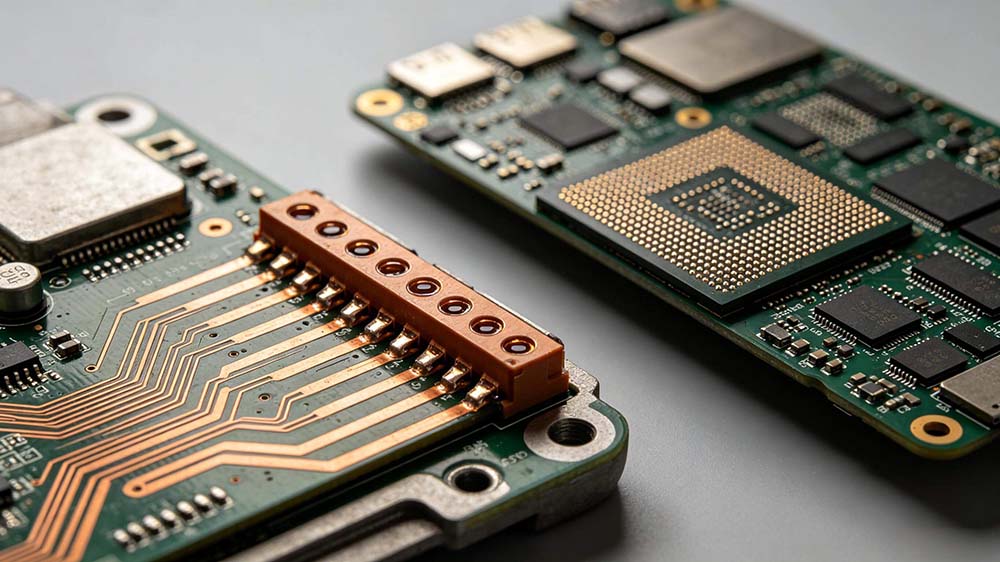

三、树脂塞孔的核心应用场景：适配多行业高端需求
树脂塞孔工艺的应用场景不断拓展，核心覆盖三大领域，成为高端产品的“刚需工艺”：
汽车电子领域：适配车载PCB板的严苛环境需求，树脂塞孔可有效封闭孔道，避免杂质、腐蚀性物质进入，同时提升PCB板的抗振动、抗高温能力，通过-55℃↔125℃循环500次热冲击测试无分层，适配车载中控、传感器等核心部件。
消费电子领域：满足手机、平板、笔记本等设备的轻薄化、高密度布线需求，树脂塞孔可实现孔上贴片、三维互联，提升空间利用率，同时减少信号串扰，保障高频信号传输稳定，适配HDI高密度PCB板的制造需求。
工业控制与高端设备领域：适配工业控制器、AI服务器等设备的高负荷运行需求，通过导电树脂塞孔实现层间导电连接，或通过绝缘树脂塞孔隔离信号，避免短路隐患，同时提升PCB板的机械强度，防止板弯板翘。
四、树脂塞孔常见痛点破解：工艺优化的关键技巧
在树脂塞孔实操过程中，气泡、凹陷、树脂渗出等问题较为常见，结合行业经验，针对性给出解决方案，助力提升工艺良率，这也是树脂塞孔工艺优化的核心重点：
痛点1：气泡/空洞——优化真空参数，确保孔内空气完全排出，同时选用低粘度、高流动性树脂，适当提高树脂温度降低粘度，加强前处理清洁，避免孔壁残留水分截留气体。
痛点2：表面凹陷——选用低收缩率树脂，添加20-30%无机填料降低CTE，优化研磨工艺，控制研磨量，同时增加初始填充量，预留研磨余量，避免填充不足或研磨过度。
痛点3：树脂渗出/污染焊盘——精确控制塞孔量与刮刀压力，优化网板开口设计，根据孔径大小调整网板厚度与开口尺寸，塞孔后立即清洁板面，避免树脂未固化前污染焊盘。
痛点4：爆板/分层——强化孔壁处理，确保沉铜、电镀质量，必要时进行等离子处理提升附着力，选用高Tg、低CTE且与基材匹配的树脂，严格遵循固化曲线，确保树脂完全固化。
