导语
在高功率电子应用中，铝基板的制造精度决定了其散热能力与长期可靠性。铝基板工艺标准的制定不仅依托 IPC、JIS 等国际规范，还要满足 UL 安全认证的严格要求。本文将系统解析五大关键工艺，从热应力控制到车规级测试全覆盖。
一、铝基处理工艺矩阵
工艺类型 | 目标参数 | 检测设备 | 标准依据 |
阳极氧化 | 膜厚 5-15μm | 涡流测厚仪 | ISO 7583 |
表面粗化 | Ra 0.4-0.6μm | 白光干涉仪 | ASME B46.1 |
化学镀镍 | 磷含量 7-9% | EDX 能谱仪 | ASTM B733 |
二、绝缘层涂覆精密控制
2.1 厚度均匀性工程
采用 β 射线在线测厚技术，实现 ±3μm 公差控制（优于行业标准 ±15μm）。
2.2 固化动力学方程
其中 α 为固化度，n 为反应级数。通过控制升温速率和保温时间，确保固化充分且无气泡夹杂。
三、热应力消除技术
3.1 变形补偿算法
根据铜铝 CTE 差异计算反向补偿量，降低翘曲率。

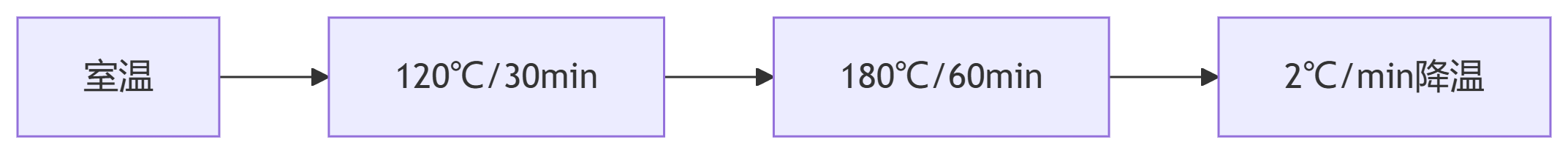

3.2 退火工艺曲线
四、认证体系关键项
4.1 UL 核心测试矩阵
测试标准 | 加速老化条件 | 合格阈值 |
UL 94 V-0 | 垂直燃烧 | 自熄 < 10s |
UL 746F | 长期热老化 | RTI≥105℃ |
4.2 汽车电子附加试验
• 温度冲击试验（-40℃↔125℃）
• THB 湿热偏压测试，失效率要求 < 1%。
五、前沿制造技术
5.1 激光诱导石墨烯
在铝基表面直接生长高导热石墨烯层，局部导热增强可达 1500%。
5.2 原子层沉积 (ALD)
在金属表面沉积 2nm Al₂O₃薄膜，实现长期盐雾防护。
