高频高速线路板材料技术:类型、性能参数及应用解析
高频高速线路板的性能上限,在选材阶段就基本定下了。走线可以优化,叠层可以调,工艺参数可以反复试,但如果基材的损耗因子不够低,后面所有调整都只能在很小的空间里做加法。这篇文章把材料按损耗等级排开,讲清楚每一类分别适合什么场景,代价在哪里。
先用损耗等级框定范围

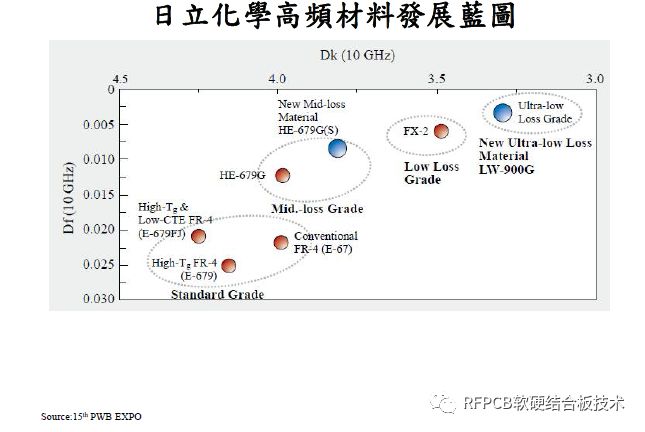

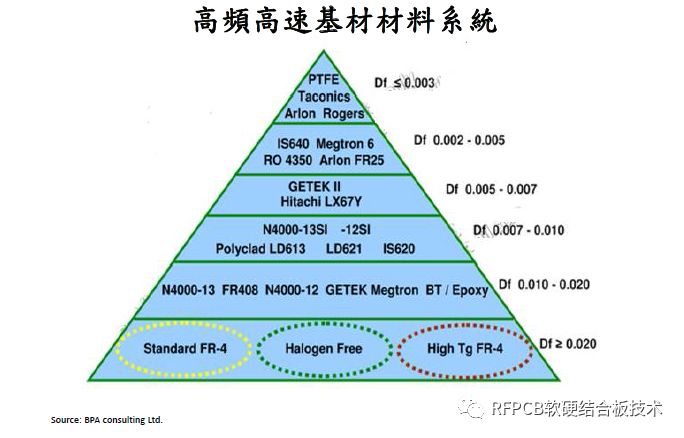

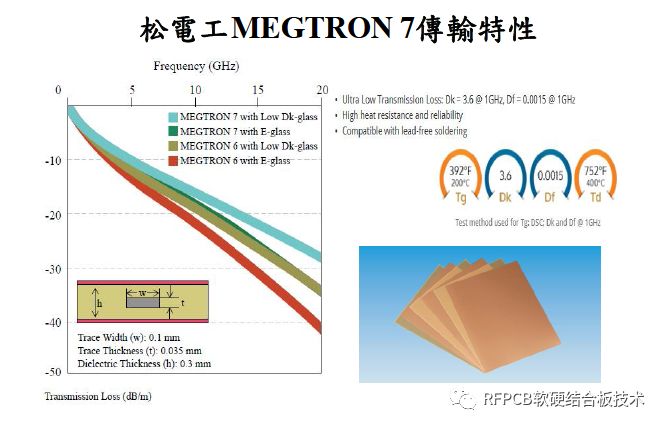

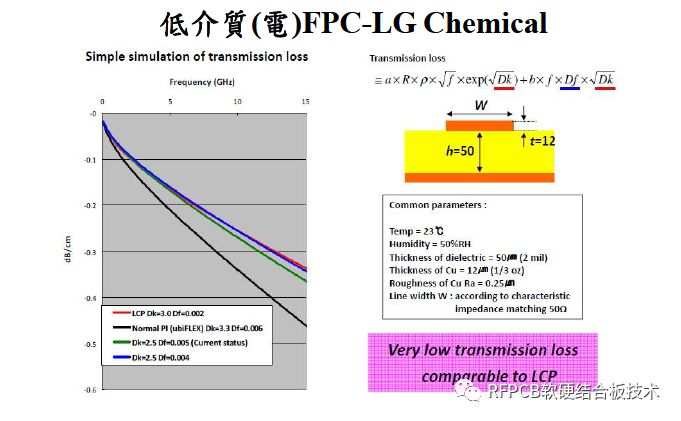

选材的第一步,是确认要用哪一档损耗的材料。业内按损耗因子把基板材料分成五级。Standard Loss对应Df 0.015至0.020,Mid Loss对应0.010至0.015,Low Loss对应0.0065至0.01,Very Low Loss对应0.003至0.0065,Ultra Low Loss则是Df小于0.003。

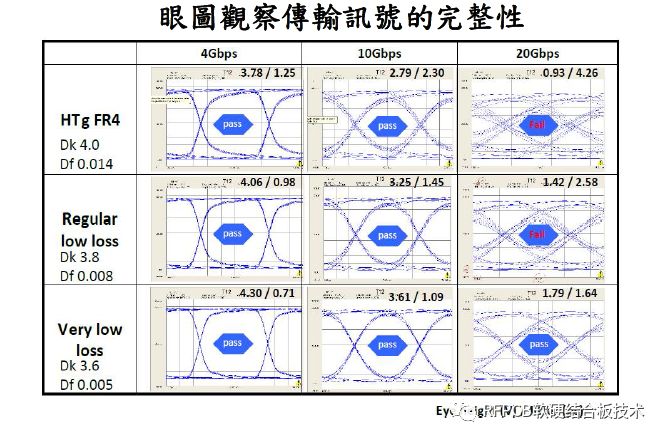

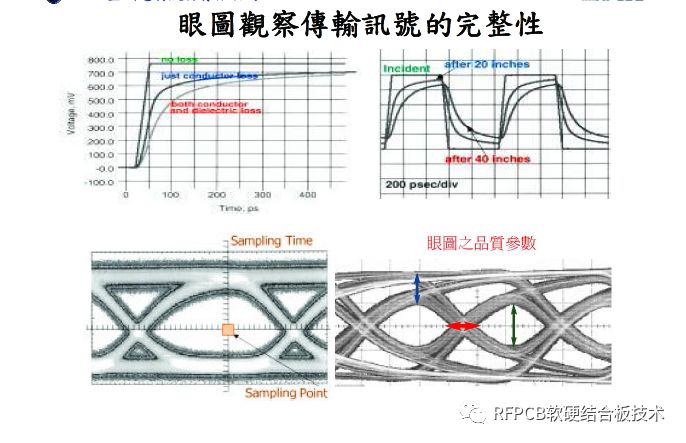

这条分界线的作用是缩小范围。信号速率和工作频段一旦确定,需要的档位就大致确定了。档位低于需求,链路余量不够用;档位高出需求,成本成倍上升,多出来的性能未必用得上。
几类主流材料的定位

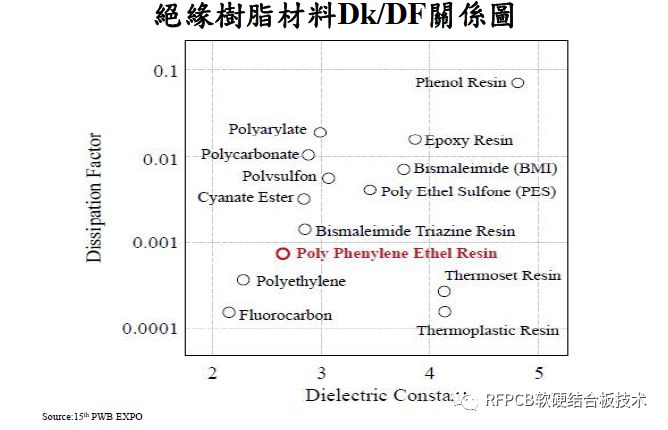

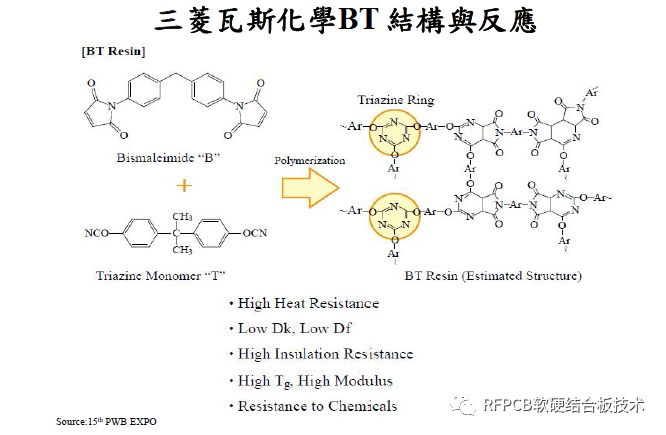

同一档位里往往有几种材料体系可选,差别落在损耗之外的维度上。

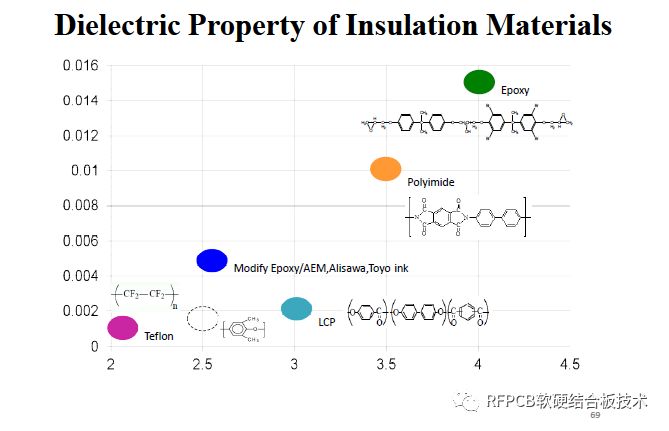

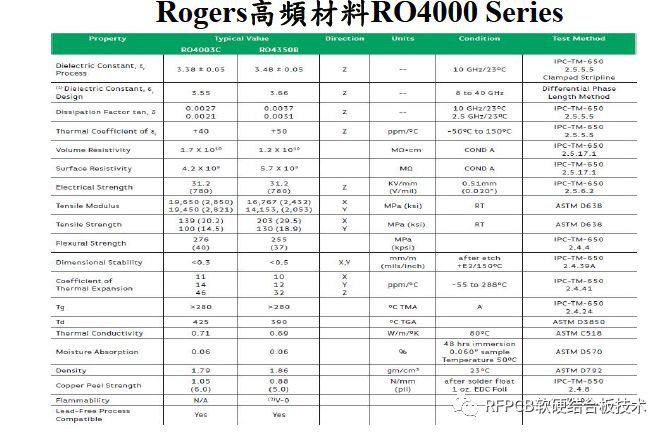

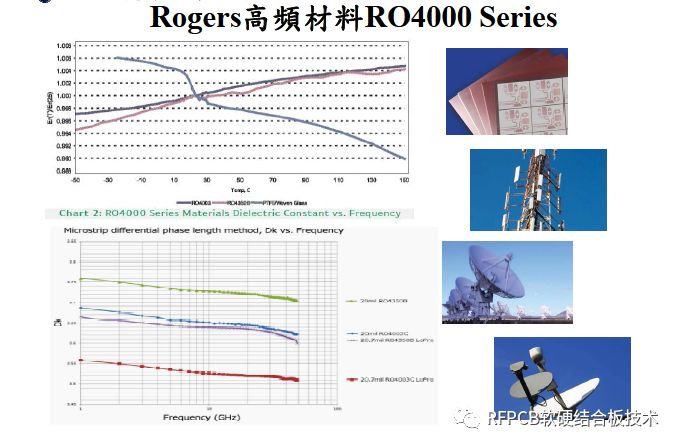

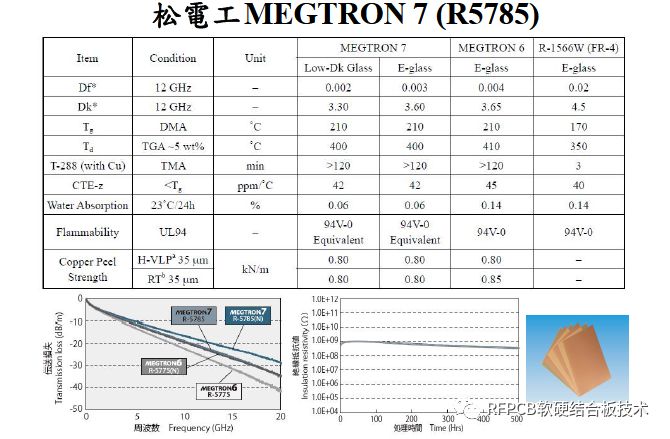

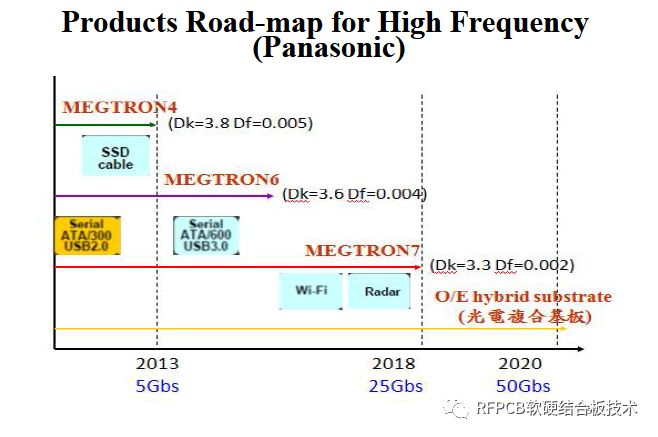

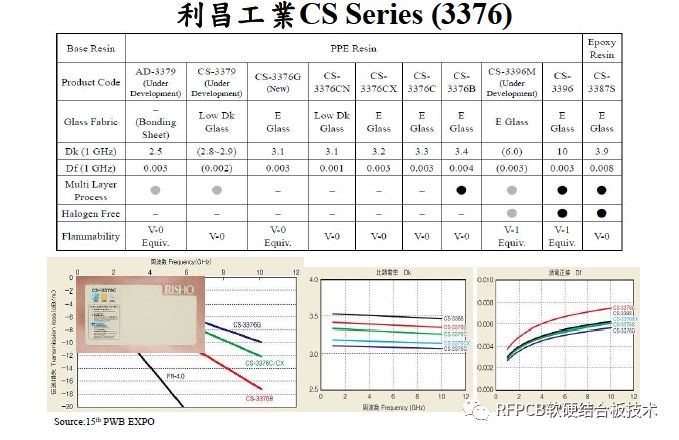

| 材料体系 | 大致损耗档位 | 主要优势 | 主要代价 |
|---|---|---|---|
| 改性FR-4(高Tg) | Mid Loss | 成本最低,加工最成熟,供应链最广 | 损耗偏高,只适合中低频段与短链路 |
| 碳氢树脂体系 | Low Loss至Very Low Loss | 损耗与加工性的平衡最好 | 钻孔与层压参数要按体系重新摸索 |
| PPE/PPO体系 | Low Loss至Very Low Loss | 吸水率低,介电性能随环境变化小 | 材料成本高于改性FR-4 |

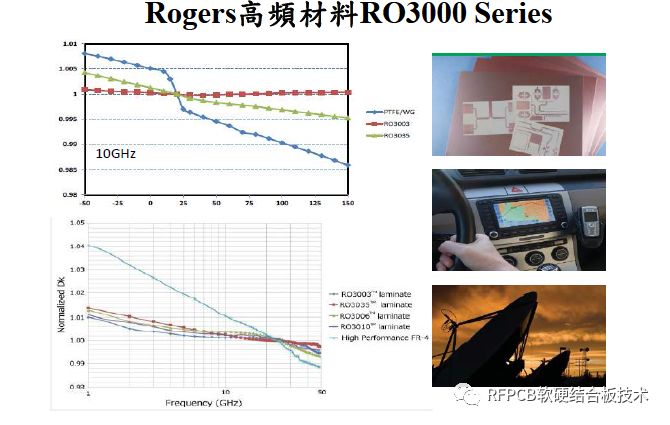

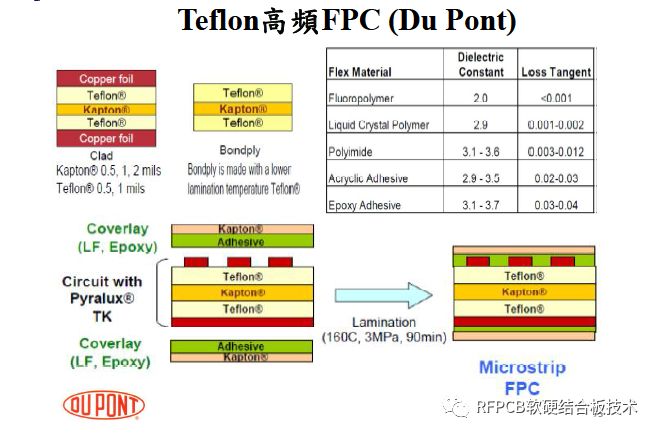

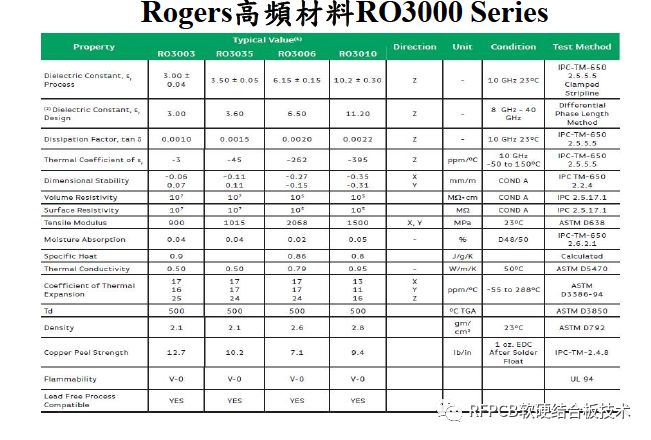

| PTFE体系 | Ultra Low Loss | 损耗最低,介电常数最低 | 加工难度最大,尺寸稳定性要靠工艺补偿 |

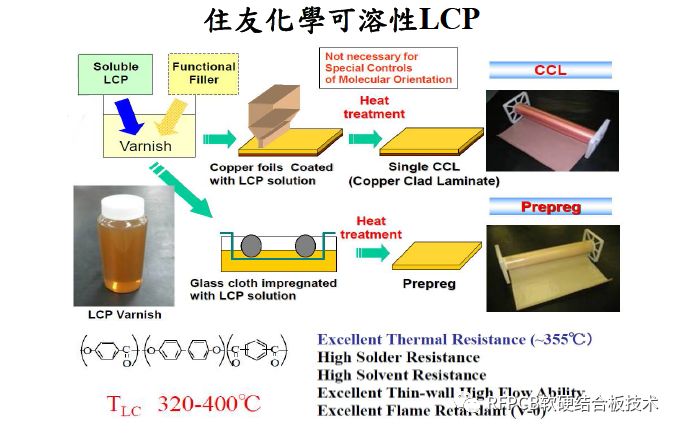

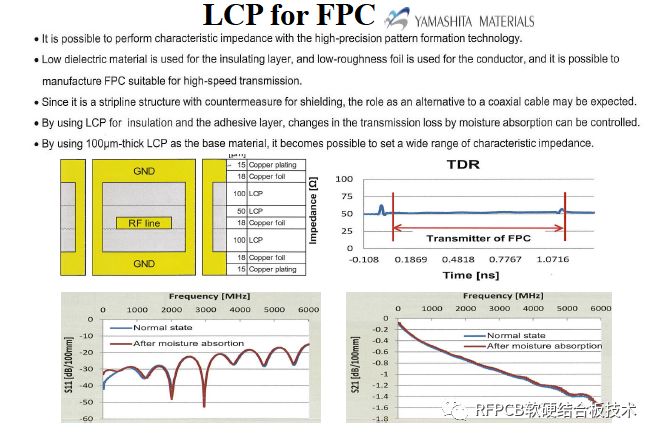

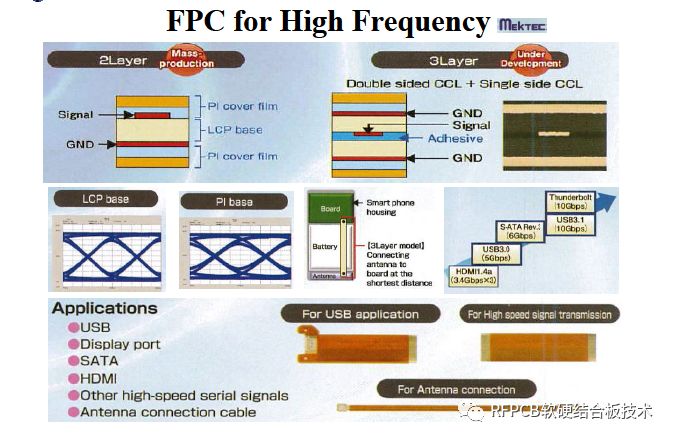

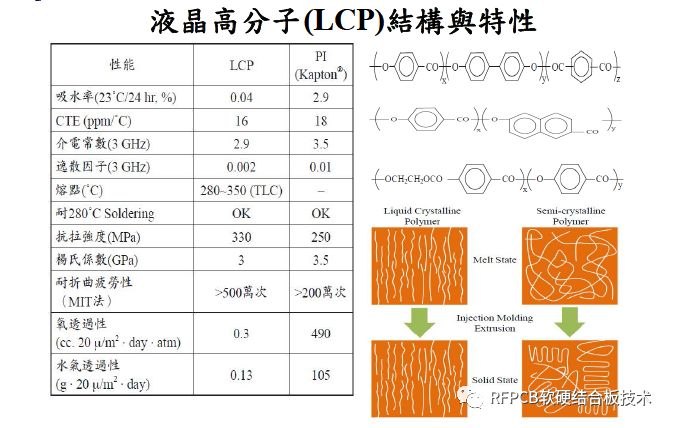

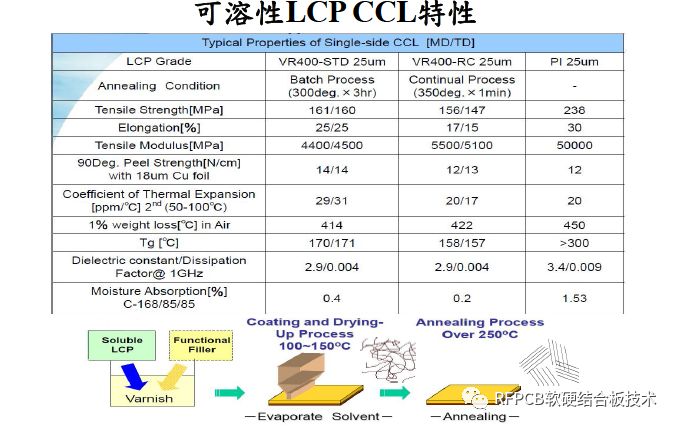

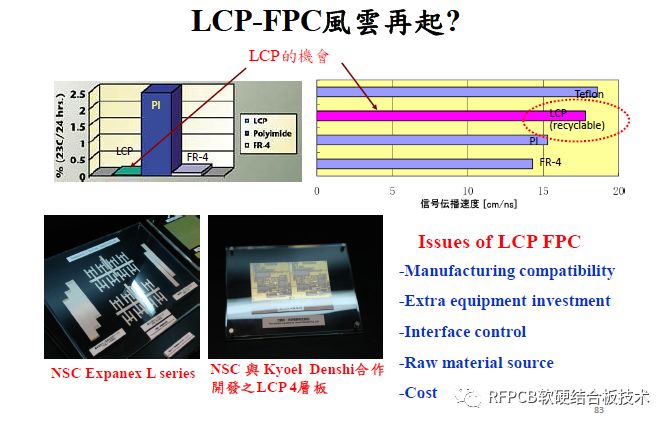

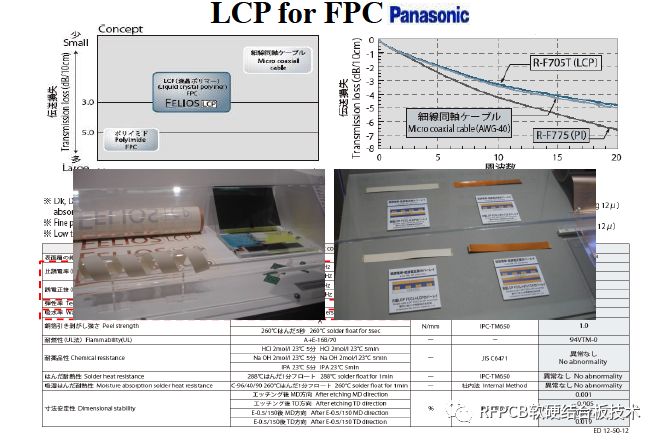

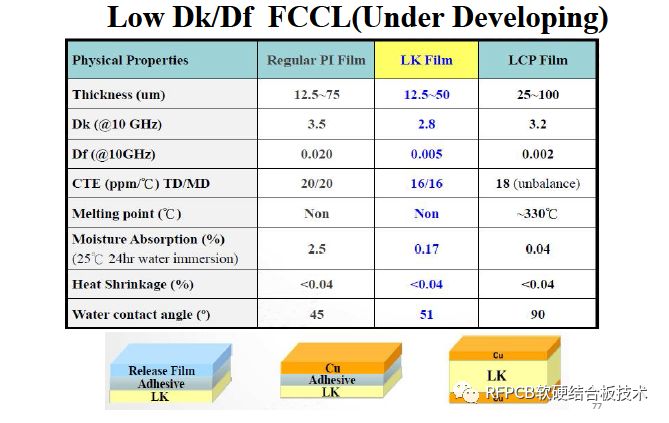

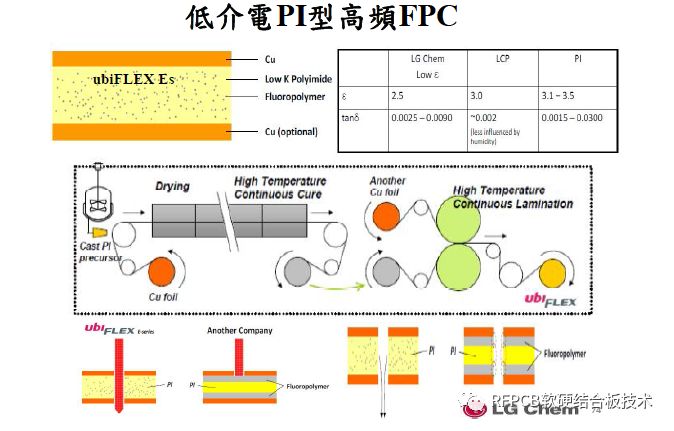

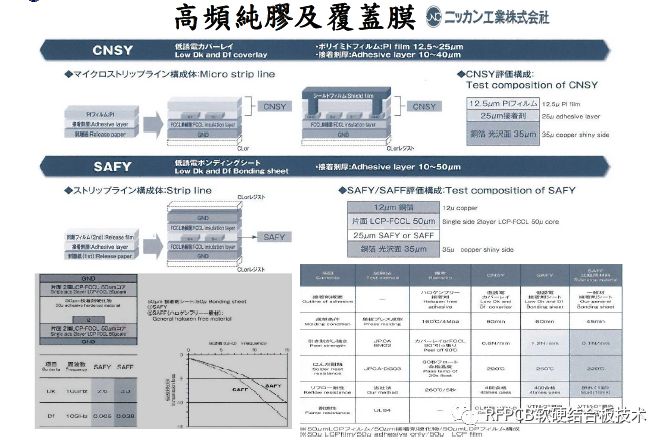

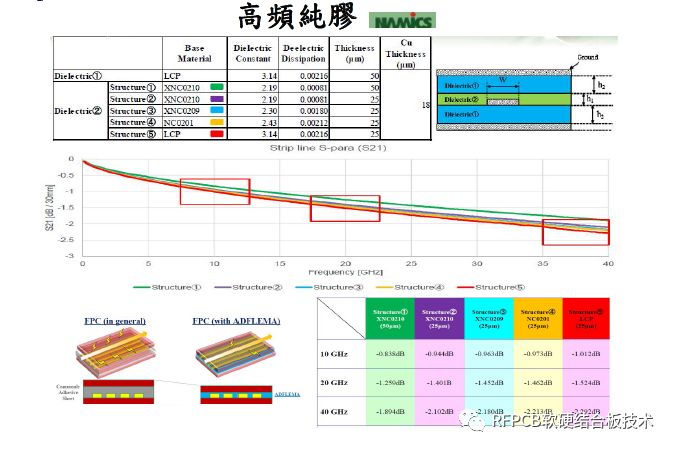

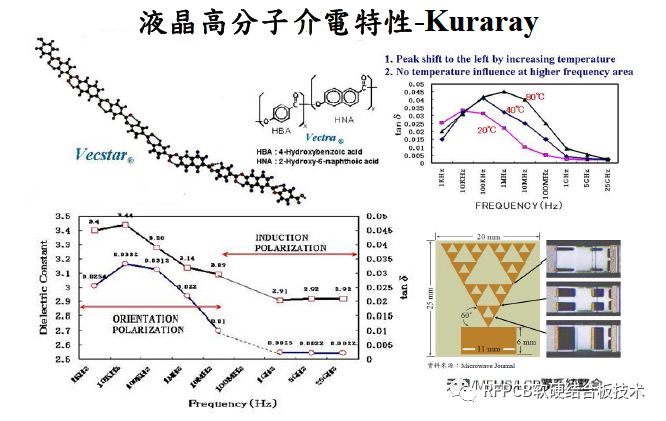

| LCP | Ultra Low Loss | 损耗低、吸水率低,适合薄型多层 | 加工温度窗口窄,设备精度要求高 |
把这几类摆在一起看,规律很清楚。损耗越低,加工窗口越窄。改性FR-4的工艺与常规FR-4接近,产线基本不用大改;到了PTFE这一档,钻孔参数要重新摸索,层压曲线和孔壁处理的方式也完全不同。LCP处在中间,加工温度窗口却更窄,对设备精度要求高。

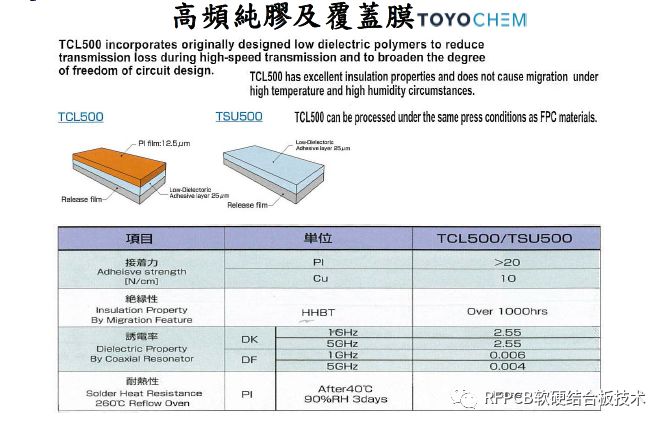

覆铜板本身的结构与制造流程可以看高频高速覆铜板的材料与工艺,这里不再重复。
低损耗不是唯一指标

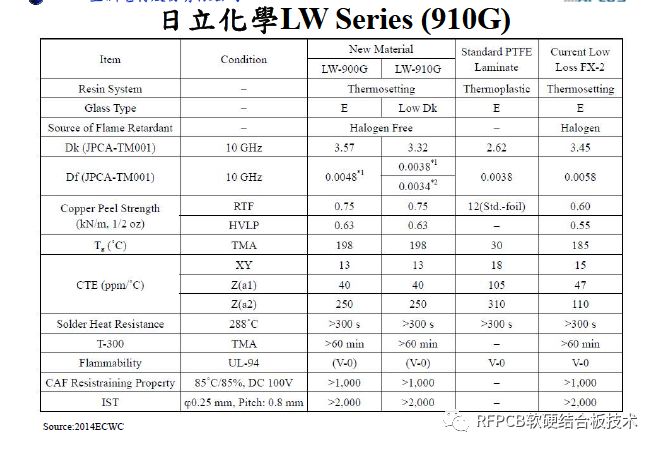

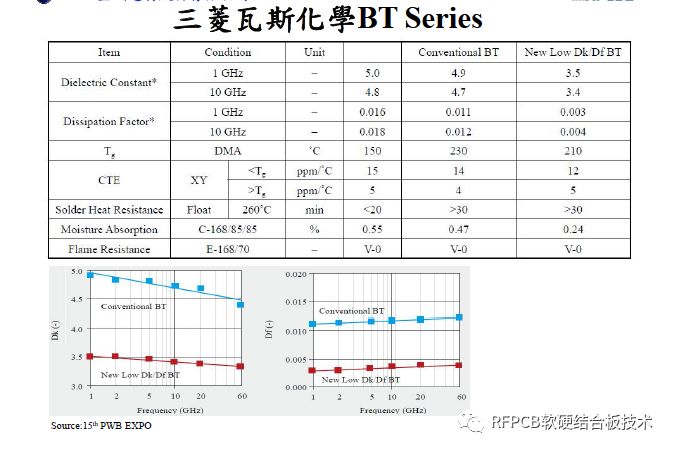

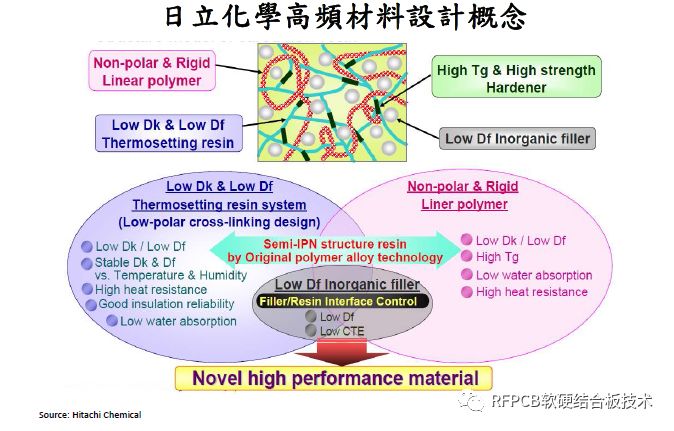

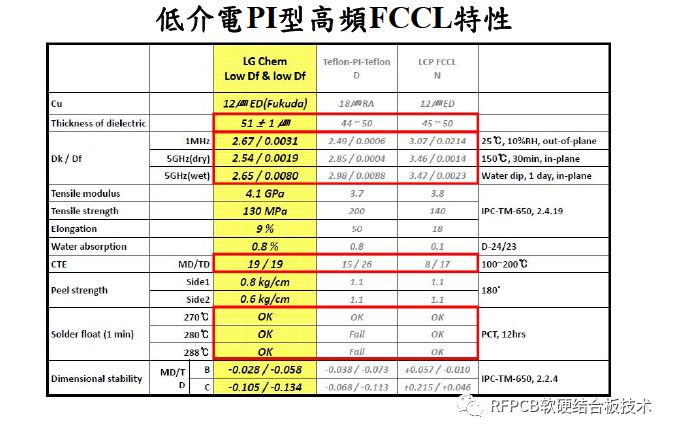

Df只是筛选条件,不能当成唯一标准。同一档位里几个材料体系的Df往往接近,真正拉开差距的是另外几项参数。
玻璃化转变温度Tg决定板材能不能扛住回流焊。多次回流或者厚板压合的场景里,Tg不够高会出现分层与翘曲,直接报废。热分解温度Td是另一条线,它关系到钻孔和层压过程中材料会不会分解。

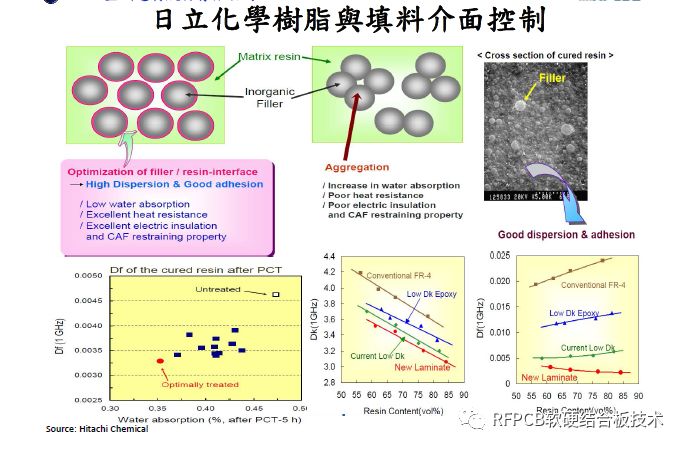

Z轴热膨胀系数CTE影响过孔可靠性。高频材料里PTFE的CTE通常偏大,冷热循环次数多了以后,孔壁铜层容易开裂,需要靠工艺补偿。吸水率则关系到介电性能在潮湿环境下的稳定性,吸水率高的材料放置一段时间后Df会漂移,用在室外或者高湿环境要留余量。
铜箔剥离强度容易被忽略。低粗糙度铜箔能降低导体损耗,粗糙度越低,铜箔与树脂的结合力却越弱,压合及后续加工中出现分层的风险随之上升。这两件事本身互相矛盾,只能在铜箔型号上取舍。
按场景对照与选型顺序
把档位和应用对上,选材就不容易走偏。sub-6GHz的通信设备和常规高速数字电路,改性FR-4或者碳氢树脂体系通常够用。毫米波雷达、卫星通信这类工作频率到24GHz以上的场景,需要PTFE或者LCP这一档。光模块的连接链路对损耗最敏感,选材逻辑与前面几类略有不同,具体可以看光模块PCB的高频材料选型。
材料供给侧的情况可以参照5G线路板高频高速材料的类型,这里只讲判断顺序。
判断顺序大致是三步。先按工作频段和链路长度定损耗档位,这是硬约束;再在档位内比较Tg、CTE、吸水率与铜箔剥离强度,看哪一项会成为短板;最后确认产线的加工能力。损耗最低的材料不一定是最优解,加工窗口驾驭不住的时候,良率损失会比材料差价更贵。
