高速PCB板微带线和带状线损耗控制研究

高速信号在板级传输时的插入损耗(S21),是判断高频高速板材与设计是否合格的核心指标。同一条通路,走线形式换成微带线或带状线,损耗会有明显差别。这篇文章把两种线型的结构差异、损耗构成,以及后面接手的工艺变量拆开讲清楚。

插入损耗由什么构成

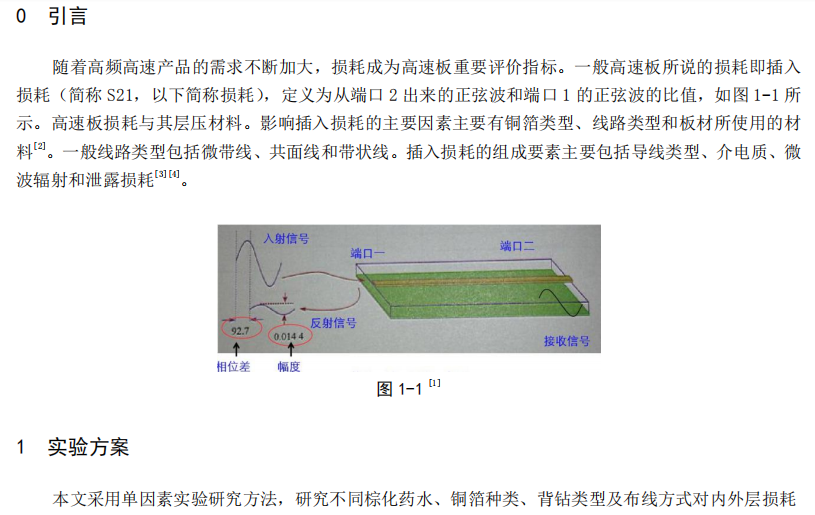

插入损耗就是信号从端口1进入、从端口2出来时,两个正弦波的比值,也就是S21。数值越小,说明信号在通路上被吃掉得越多。

拆开看,PCB传输损耗由三部分组成。介质损耗来自介质分子交替极化与晶格碰撞产生的热,与材料的介电常数、损耗因子和传输频率直接相关。导体损耗的成因是导体并非理想导体,电流通过时在电阻上发热,同时受趋肤效应和铜箔表面粗糙度影响。辐射损耗则来自线型场结构的开放性。

实际设计里,导体损耗和介质损耗占了绝大部分,辐射损耗通常很小,但在特定线型下会明显放大。这就牵出了微带线与带状线的选择。

微带线和带状线的结构差异

两者的区别在参考层的数量与位置。微带线只有一层参考平面,走线贴在一侧,另一侧直接面对介质或空气,场结构是半开放的。带状线则把走线夹在上下两层参考平面之间,整体埋进介质里,场结构完全封闭。

结构差异决定了两件事,阻抗控制的难度,以及损耗中辐射部分的大小。微带线的半开放场结构意味着一部分电磁能量可以向空间辐射,频率越高、线长越长,这部分越明显。带状线把辐射通道堵住了,代价是信号全程走在介质里,介质损耗的分量相对更重。

微带线的有效介电常数是空气与基材的混合值,随频率变化更敏感;带状线的介质环境均一,相位一致性更容易做稳。做毫米波或对相位要求高的场景时,这一点的权重往往超过单看损耗数值。

工艺变量怎么介入:一份实测研究的实验设计

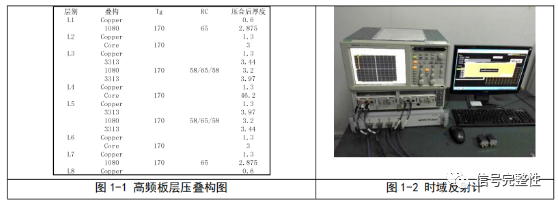

线型定下来之后,损耗的下一个变量来自制造工艺。有一份针对高速板的实测研究,用单因素实验方法把内外层分开,逐一测试棕化药水、背钻和布线方式对插损的影响,实验因子与水平见下表。

研究对象影响因素水平
内层棕化药水微蚀量0.4μm、0.8μm、1.3至1.5μm、低轮廓药水
背钻类型无背钻、Stub 0.25mm、Stub 1.0mm
布线方式直线、曲线
外层铜箔类型RTF铜箔、HTE铜箔
背钻类型无背钻、Stub 0.25mm、Stub 1.0mm
布线方式直线、曲线

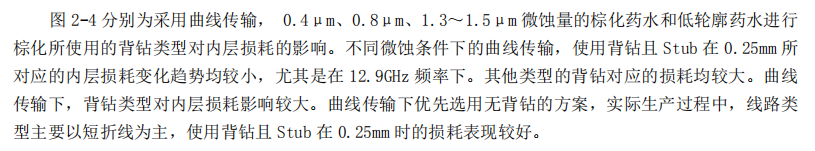

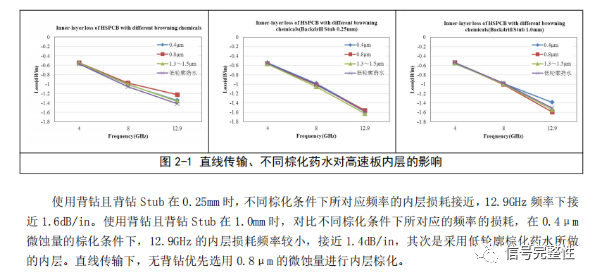

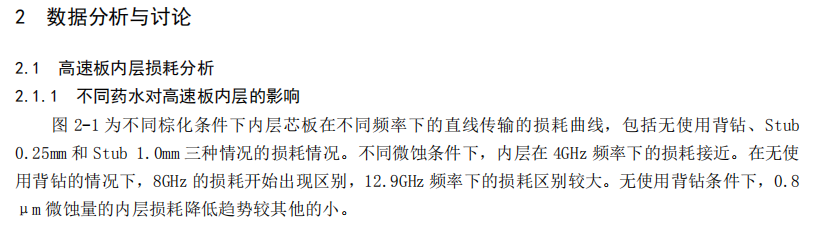

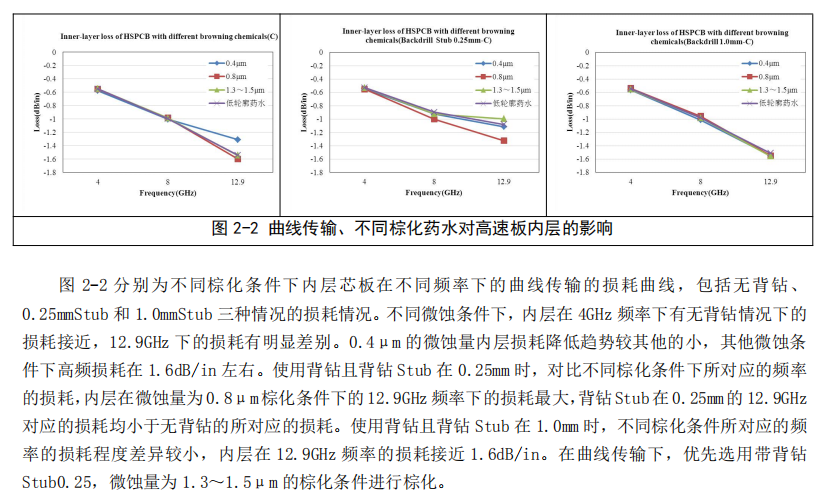

内外层设置的因子并不相同。内层的变量是棕化药水微蚀量和背钻,外层则换成铜箔类型和背钻。这个安排本身就说明了工艺侧的差别。内层线路不经历外层的图形电镀与蚀刻后处理,铜箔粗糙度的影响主要落在外层,内层更依赖棕化形成的结合面状态。

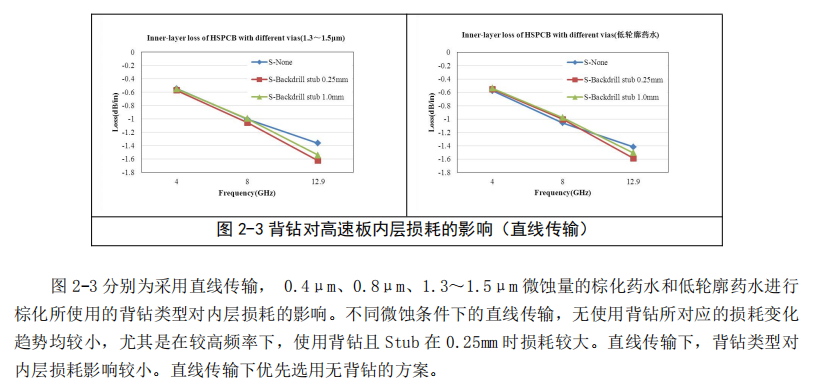

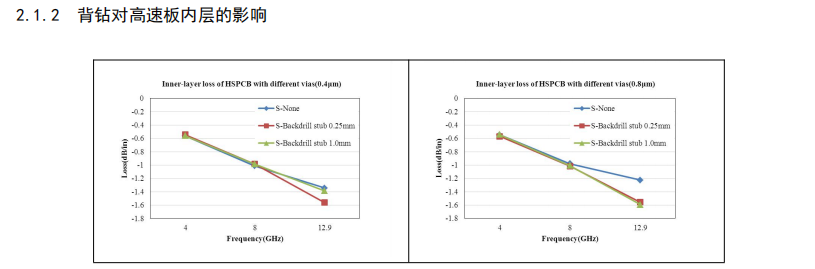

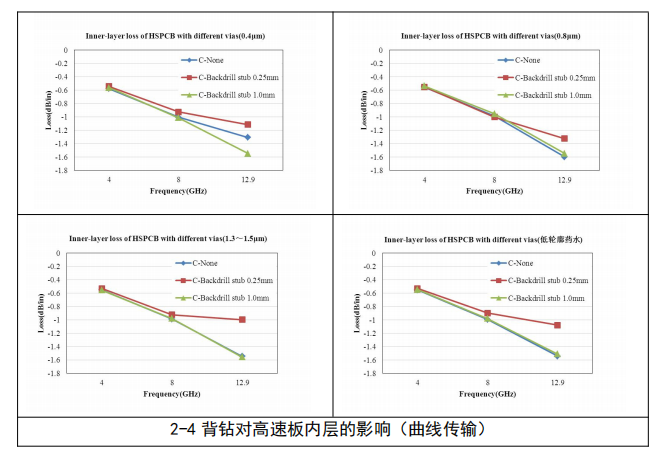

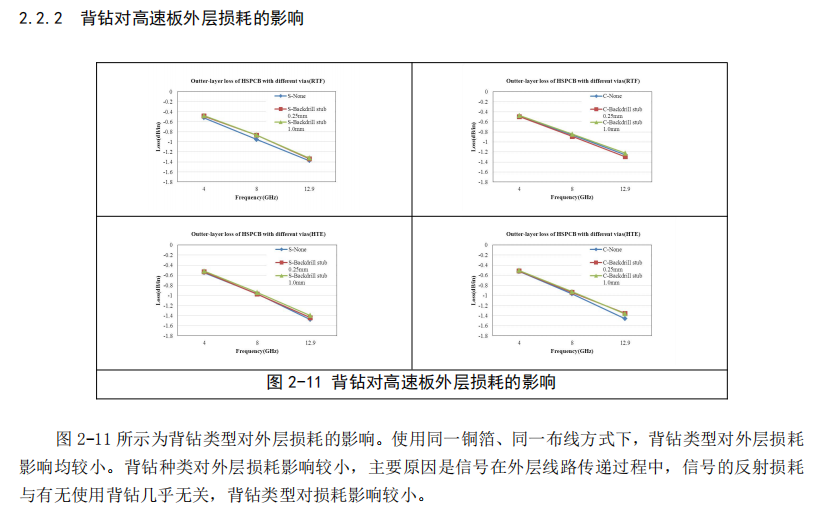

背钻在内外层都设了三档,分别是不做背钻、Stub 控制在0.25mm、Stub 放到1.0mm。Stub是过孔在非连接层留下的残桩,在高速信号上等效于一段开路的传输线分支,会带来反射和额外插损,三档设置就是把Stub长度与损耗的对应关系测出来。这块工艺细节可以对照PCB背钻工艺设计规范来看。

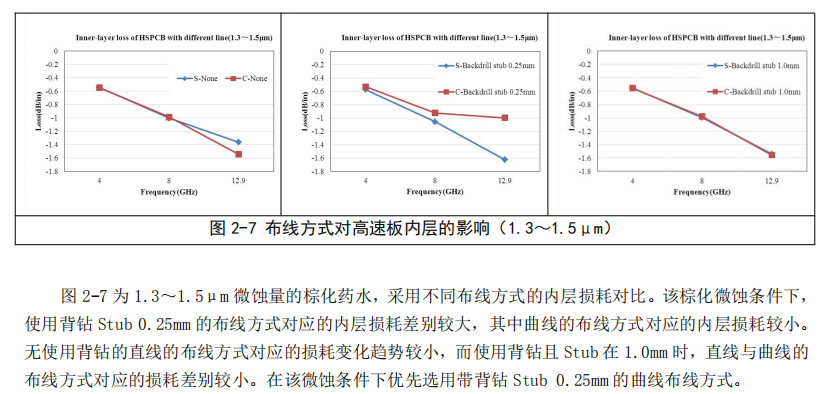

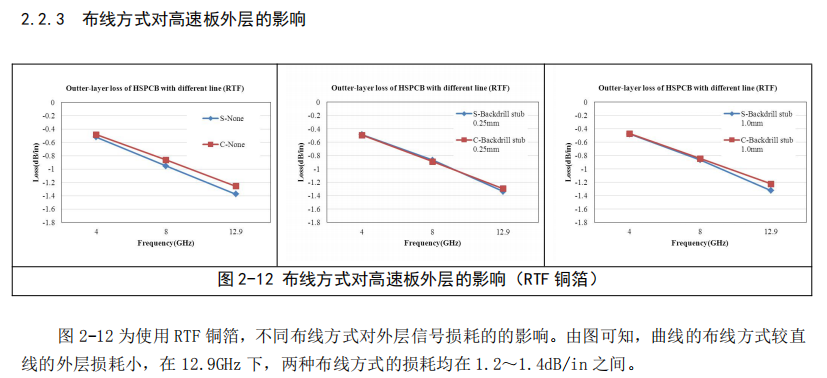

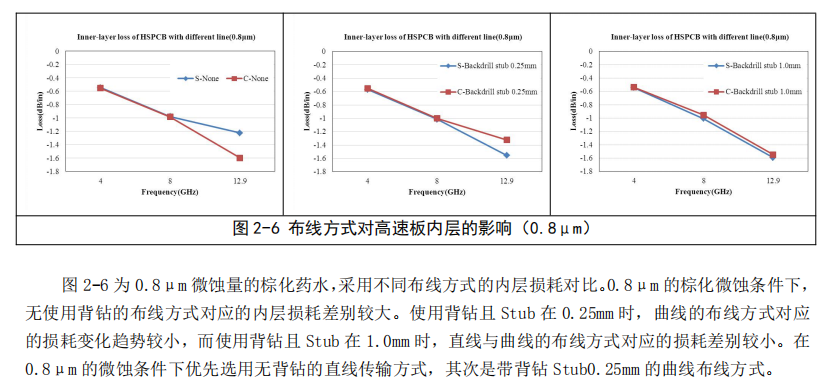

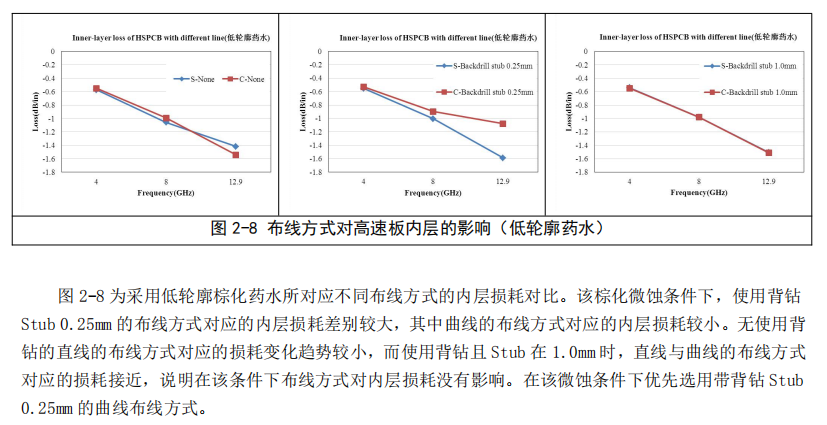

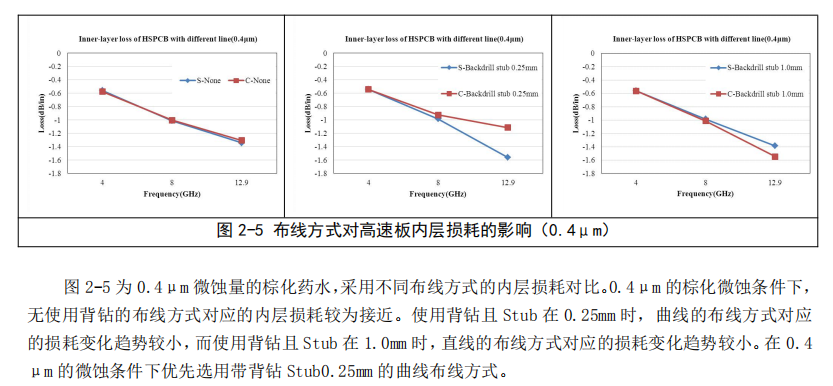

布线方式对比的是直线与曲线。曲线走线在拐角处带来额外的阻抗不连续和长度增加,在高速率下同样是损耗来源。

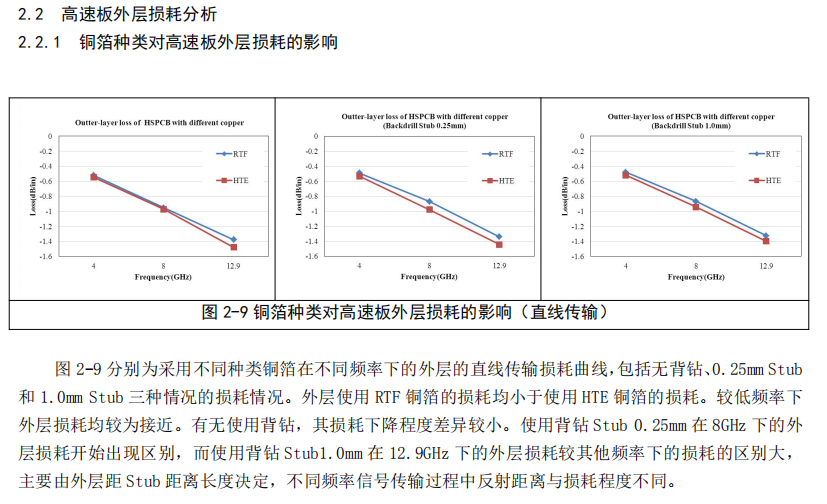

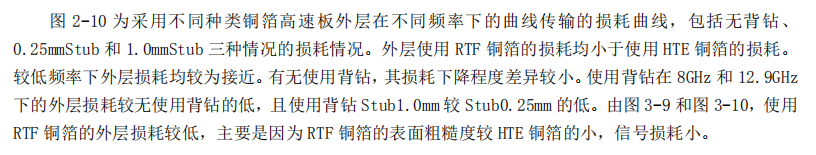

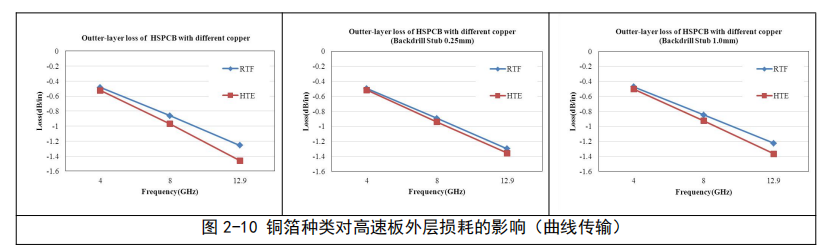

铜箔一侧给了RTF与HTE两档。RTF是反转铜箔,处理面粗糙度更低;HTE是常规高温延展铜箔,粗糙度更高。按趋肤效应,频率越高电流越集中在导体表层,铜箔表面越粗,电流路径越曲折,导体损耗越大。这也解释了为什么高速板材通常搭配低粗糙度铜箔。

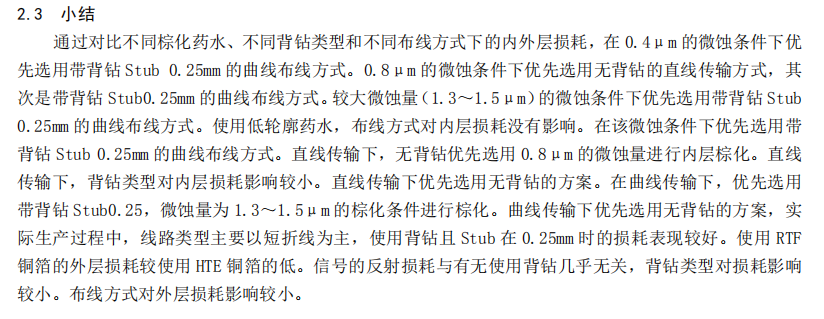

选型时的判断顺序

把线型与工艺两条线合起来看,有几条判断可以直接用。

对损耗敏感、辐射成分占比较大的走线,优先考虑带状线。它把辐射通道堵住,代价是介质损耗增加,需要用更低损耗的基材来补。表层走线或层数受限的场景里,微带线还是常规选择。这时候铜箔粗糙度和线宽都要多留余量。

工艺侧有个大致的顺序。先定基材等级,介质损耗的上限由它决定;再定铜箔粗糙度,这是导体损耗的大头;最后用背钻把过孔残桩压到可控范围。三者的权重并不相等,基材等级一旦定下,后面两项只能在有限范围内优化。这两条的展开可以看不同因素对高速PCB损耗性能的影响和如何降低高速PCB的插入损耗。
