作为PCB制造过程中的关键环节，表面处理工艺的选择直接影响着产品的最终性能和可靠性。OSP（有机可焊性保护剂）工艺以其独特的环保特性和优异的焊接性能，在现代PCB制造业中占据着重要地位。本文将深入探讨OSP工艺的技术特点、工艺流程控制要点以及在各类PCB产品中的应用实践。

核心技术机理

OSP工艺通过在铜表面形成一层极薄的有机保护膜（通常为0.2-0.5μm），既能有效防止铜面氧化，又能在焊接过程中快速分解，使熔融焊料与铜面形成可靠连接。其成膜机理主要依靠唑类有机物与铜离子之间的配位反应，形成致密的单分子保护层。

最新研究表明，通过分子结构设计和配方优化，现代OSP药液已能实现更稳定的膜层性能和更长的存储期限。特别是采用复合型添加剂技术，使OSP膜在保持优异可焊性的同时，耐热性得到显著提升。

工艺流程精细控制

前处理关键控制点 前处理质量直接影响OSP成膜效果。需重点控制： - 微蚀深度：1.0-1.5μm，确保铜面适度的粗糙度 - 表面清洁度：无氧化物、油脂等污染物残留 - 水洗质量：电导率控制在5μS/cm以下

成膜工艺参数优化 - 药液温度：28-32℃（精度±1℃） - 浸泡时间：60-90秒（根据药液浓度调整） - pH值控制：3.8-4.2范围 - 溶液循环：保持适度流动以确保浓度均匀

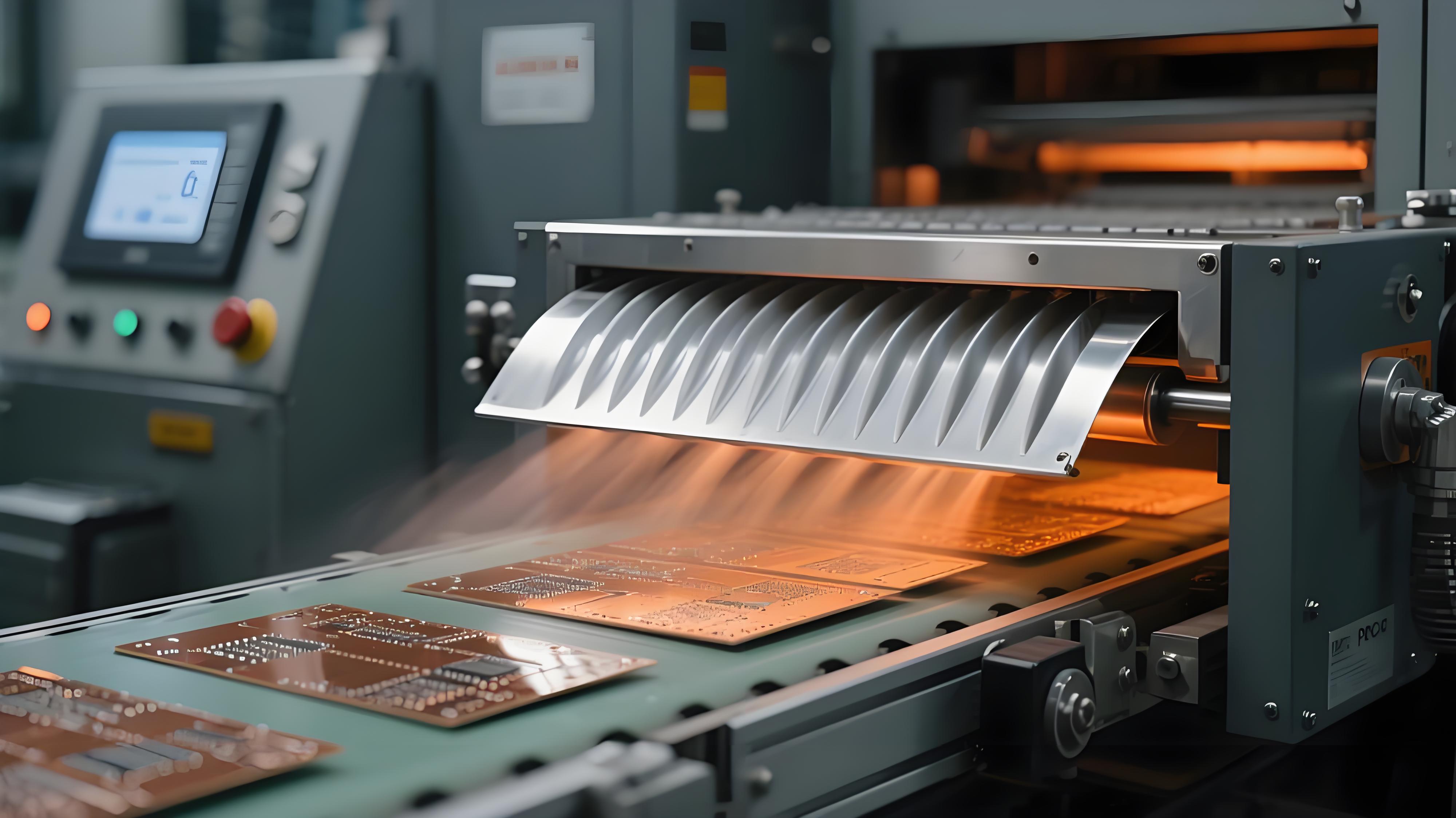

后处理工艺创新 采用分段干燥工艺： - 初步风刀除液：去除表面残余药液 - 低温预干燥：60-70℃，避免膜层损伤 - 最终干燥：80-85℃，确保完全干燥

质量保证体系

过程监控系统 建立多级监控体系： 1. 在线监测：实时监控温度、pH值、浓度等参数 2. 定期检测：每4小时取样进行膜厚测试和外观检查 3. 性能验证：每日进行可焊性测试和热应力测试

检测标准与方法 - 膜厚测试：采用X射线荧光光谱法，控制范围0.2-0.4μm - 可焊性评估：使用焊球测试法，要求焊料铺展面积≥90% - 热应力测试：288℃±5℃，10秒，要求无起泡、脱落现象

典型应用案例

高密度互联板（HDI）应用 在某6层HDI板生产中，采用OSP工艺实现： - 最小焊盘直径：0.25mm - 线宽/线距：0.075/0.075mm - 焊接良率：99.3% - 客户投诉率：＜50ppm

大型背板制造 在28层通信背板制造中，通过优化OSP工艺： - 解决大面积铜面均匀性问题 - 实现膜厚一致性：±0.05μm - 满足5次回流焊要求 - 存储期限：延长至9个月

常见问题解决方案

膜层不均匀 成因分析：前处理不彻底、药液搅拌不均 解决方案： - 加强微蚀过程控制 - 改进药液循环系统 - 增加过滤装置

焊接不良 成因分析：膜厚超标、存储条件不当 解决方案： - 优化成膜工艺参数 - 改善包装和存储条件 - 建立存储时间预警机制

工艺创新方向

环保型配方开发 - 开发无卤素配方 - 降低COD排放 - 提高药液使用寿命

智能化控制 - 引入AI参数优化系统 - 建立数字孪生模型 - 实施预测性维护

特殊应用拓展 - 高频板材适配性研究 - 厚铜板应用方案开发 - 选择性OSP工艺研究
