毫米波时代的高频电路板技术挑战

随着 5G 向毫米波频段（24-100GHz）演进和 6G 技术研发的启动，高频微波电路板正面临前所未有的技术挑战。在毫米波频段，波长缩短至毫米级别，电路板上的任何微小缺陷都会导致信号完整性严重恶化。传统 PCB设计方法和材料体系已无法满足要求，需要从材料物理、电磁场理论、热力学和精密制造等多个维度进行重新思考。本文将从材料特性分析、电磁设计优化、工艺极限突破和测试验证方法等方面，深入探讨高频微波电路板在毫米波时代的技术发展路径。

第一章：毫米波频段的材料物理特性深度分析

1. 介电常数的频率依赖性机制

在毫米波频段，介电常数（Dk）呈现明显的频率依赖性。这种变化源于材料中极性分子的弛豫现象和共振吸收。以 PTFE / 陶瓷填充材料为例，在 60GHz 时 Dk 值可能比 10GHz 时下降达 8%。设计人员必须使用 Cole-Cole 模型或 Debye 模型进行精确的频率 - 介电常数建模，而非依赖单一频率下的 Dk 值。

2. 介质损耗的量子化分析

毫米波频段的介质损耗主要来自偶极子极化和界面极化。最新研究表明，当频率超过 60GHz 时，甚至需要考虑分子振动能级跃迁带来的量子效应。这解释了为什么某些在低频段表现良好的材料（如常规 FR-4）在毫米波频段完全失效。

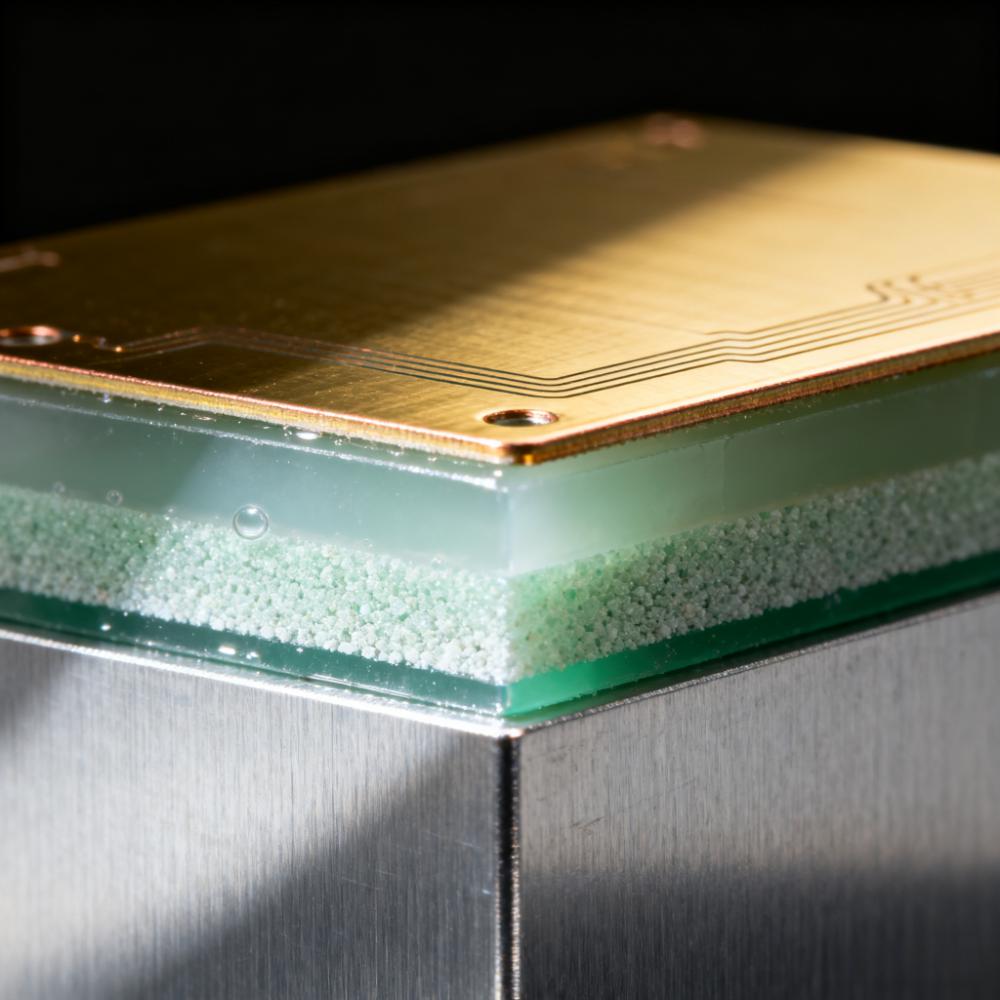

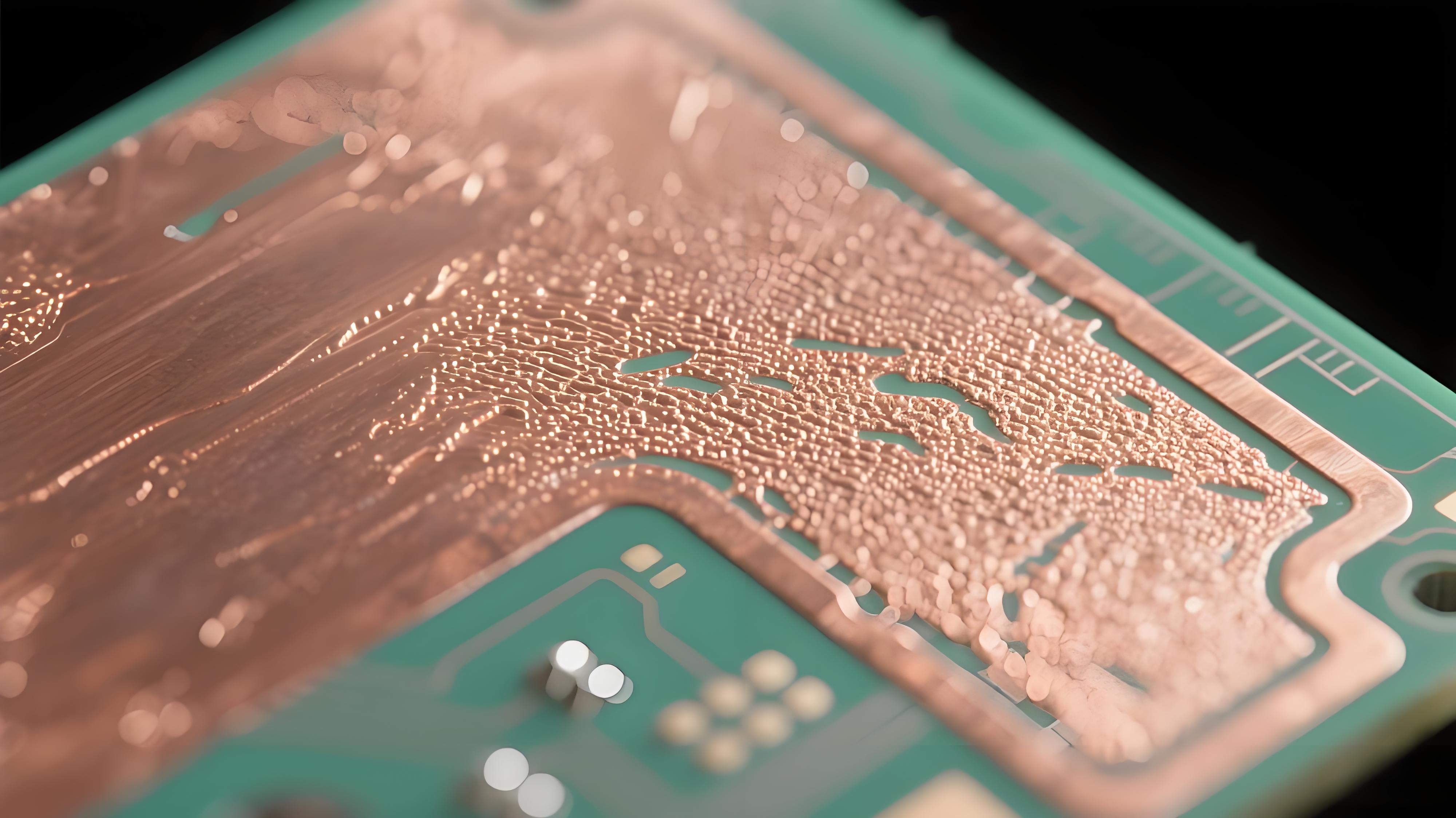

3. 表面粗糙度与导体损耗的数学关系

根据 Huray 模型和 Snowball 模型，导体表面粗糙度导致的附加损耗与频率的平方根成正比。在 76GHz 频段，RMS 粗糙度从 0.5μm 增加到 1.2μm 时，插入损耗将增加 40% 以上。这促使铜箔制造商开发出超低轮廓（VLP）和极低轮廓（EVLP）铜箔技术。

第二章：5G 毫米波电路板的电磁设计突破

1. 三维集成设计方法

毫米波天线阵列通常需要将射频前端、波束成形器和天线元件集成在同一封装内。这要求采用 "电路板作为封装" 的设计理念，通过硅通孔（TSV）、玻璃通孔（TGV）和嵌入式无源器件技术实现三维集成。

2. 电磁边界条件精确控制

在毫米波频段，电路边缘的衍射效应变得显著。需要采用电磁带隙（EBG）结构和人工磁导体（AMC）来创建有效的电磁边界。例如，通过蘑菇型 EBG 结构可以抑制表面波传播，减少相邻天线单元间的耦合。

3. 公差敏感性分析与统计设计

毫米波电路对制造公差极其敏感。研究表明，在 60GHz 频段，介质厚度变化 ±5% 会导致阻抗偏差达 8Ω。必须采用蒙特卡洛方法和六西格玛设计原则，进行统计公差分析和设计优化。

第三章：PTFE 材料精密加工工艺突破

1. 等离子体处理技术

PTFE 材料的难粘接特性一直是制造难题。最新的氮气 / 氦气混合等离子体处理技术可以在不破坏 PTFE 分子结构的前提下，将表面能从 18dyn/cm 提升到 50dyn/cm 以上，显著改善与铜箔的结合力。

2. 热应力控制工艺

PTFE 与铜的热膨胀系数（CTE）差异高达 50ppm/℃。通过采用分步升温压合工艺和低 CTE 复合介质层，可以有效抑制层压后的翘曲变形。某领先制造商开发的多阶段温度 - 压力曲线控制技术，将大面积 PTFE 板的翘曲控制在 0.3% 以内。

3. 激光加工参数优化

针对 PTFE 材料的紫外激光加工，需要精确控制脉冲能量和重复频率。最新研究表明，采用飞秒激光加工可以避免 PTFE 的热分解，实现微孔壁面的光滑度 Ra<2μm，显著改善高频性能。

第四章：毫米波电路板的测试与验证方法

1. 在片测试技术

传统的同轴测试在毫米波频段不再可靠，需要采用在片测试（On-Wafer Measurement）和探针台系统。通过集成探针台与矢量网络分析仪，可以直接在晶圆级进行 S 参数测试，避免连接器引入的误差。

2. 时域介电常数提取方法

发展出了基于 TDR（时域反射计）的介电常数提取算法，通过分析传输线脉冲响应反推材料的 Dk 和 Df 频率特性。这种方法比谐振法更适合宽带特性表征。

3. 主动热循环测试

针对 5G 基站应用，需要开发加速老化测试方法。通过结合温度循环（-40℃至 + 125℃）和射频功率循环（脉冲式功率加载），可以快速评估电路板的长期可靠性，预测使用寿命。

高频微波电路板技术正站在新的发展拐点。毫米波应用的推动使得材料特性研究、设计方法和制造工艺都需要跨越式发展。只有深入理解电磁波与材料相互作用的物理本质，突破精密制造的技术瓶颈，才能满足未来通信、雷达和传感系统对高频电路板的苛刻要求。了解更多欢迎联系爱彼电路技术团队
