在 PCB制造领域，焊接工艺的 “精准度” 直接决定产品可靠性 —— 当 PCB上同时存在 01005 微型元件、BGA 封装芯片和大功率连接器时，传统波峰焊易导致微型元件损坏，手工焊又难以保证焊点一致性。而选择性焊接技术凭借 “定点焊接、精准控温” 的特性，成为解决复杂 PCB 焊点焊接难题的核心方案。本文从工艺原理、核心环节、应用场景到常见问题，全面拆解选择性焊接技术，为工程师提供可落地的实操指南。

一、为什么需要选择性焊接技术？—— 传统焊接的 3 大痛点与技术突破

在消费电子、汽车电子、工业控制等领域，PCB 的 “焊点复杂度” 持续提升：某车载 PCB需同时焊接 20 个 BGA 焊点（直径 0.3mm）、50 个 0201 元件和 8 个大功率端子，传统焊接工艺已难以适配。

1. 传统焊接的 “能力边界”

• 波峰焊：“一刀切” 的损伤风险

波峰焊通过高温锡波覆盖整个 PCB，虽适合批量焊接，但对热敏元件（如电容、传感器）不友好 ——180℃以上的锡波会导致元件封装开裂，某工业 PLC 板用波峰焊时，0201 电容损坏率达 15%，直接造成批量返工。

• 手工焊：“人为主观” 的一致性难题

手工焊依赖操作员经验，对 0.2mm 间距的 QFP 芯片，焊点拉尖、虚焊的概率高达 8%；且手工焊效率低，一块含 30 个复杂焊点的医疗 PCB，单块焊接需 25 分钟，难以满足量产需求。

• 回流焊：“高温局限” 的功率元件适配难题

回流焊适合贴片元件，但对插装式功率端子（如 DC-DC 连接器）无能为力 —— 这类端子需穿透 PCB 焊接，回流焊的热风无法触及焊点底部，易出现 “冷焊”，某电源厂商用回流焊焊接端子时，焊点脱落率达 5%。

2. 选择性焊接的 “精准优势”

选择性焊接技术通过 “局部加热、定点送锡”，完美避开传统工艺的短板：

• 精准定位：±0.1mm 的焊点瞄准

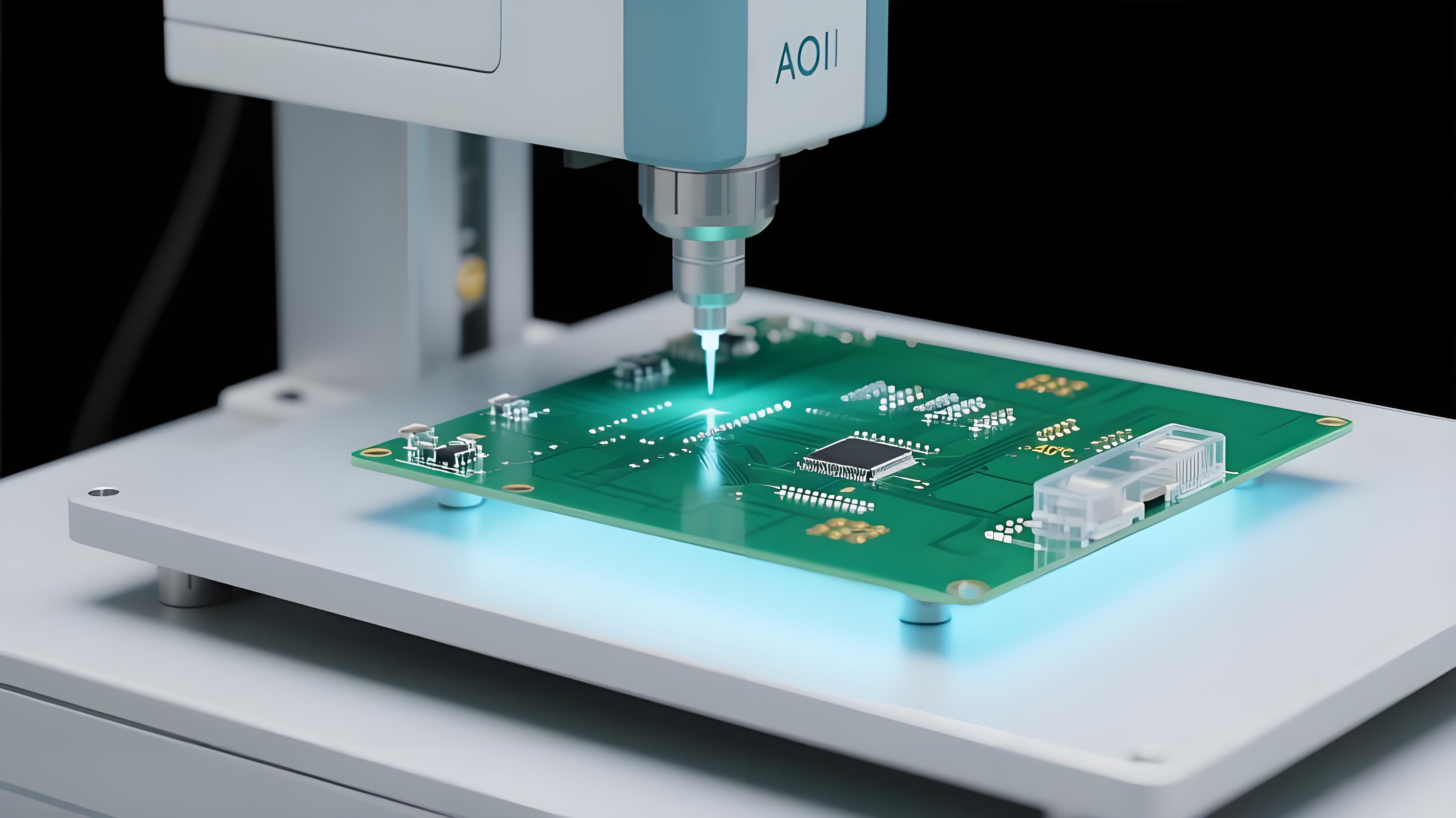

采用视觉定位系统（CCD 相机 + AI 图像识别），可自动识别焊点坐标，即使 PCB 存在 ±0.2mm 的偏移，也能实时补偿，确保焊锡精准落在焊点上，0.3mm 直径的 BGA 焊点焊接良率达 99.8%。

• 控温灵活：180℃-260℃的分区调节

针对不同元件的耐热性，可单独设置焊接温度 —— 如焊接电容时设 200℃，焊接功率端子时设 250℃，避免高温损伤；某测试显示，选择性焊接对热敏元件的损坏率仅 0.1%，远低于波峰焊的 15%。

• 效率提升：单块 PCB 焊接时间缩短 60%

自动化选择性焊接设备每小时可焊接 120 块 PCB（含 30 个复杂焊点），效率是手工焊的 4 倍；且焊点一致性高，不良率稳定在 0.5% 以下，适合百万级量产需求。

二、选择性焊接技术的核心工艺环节：从预热到冷却的全流程控制

选择性焊接不是 “简单的定点焊锡”，而是包含 “助焊剂喷涂、预热、焊接、冷却” 四大核心环节的系统工艺，每个环节的参数控制直接影响焊点质量。作为深耕 PCB 制造的企业，我们通过千余案例总结出各环节的 “黄金参数”。

1. 第一步：助焊剂喷涂 ——“精准覆盖” 是关键

助焊剂的作用是去除焊点氧化层、防止焊接时二次氧化，喷涂环节需控制 “位置精度” 和 “喷涂量”，避免助焊剂残留影响其他元件。

• 喷涂方式：非接触式喷射

采用压电喷射阀，可喷出直径 0.1mm 的助焊剂雾滴，精准覆盖焊点区域（如 BGA焊点的中心区域），避免溅到周围元件；传统刷涂式助焊剂的覆盖误差达 ±0.5mm，易导致非焊接区域残留。

• 喷涂量控制：每焊点 0.005-0.01mg

喷涂量过多会导致助焊剂残留（后续需额外清洗），过少则无法彻底去除氧化层。我们通过 “称重法” 校准：每喷涂 1000 个焊点，称重助焊剂消耗量，确保单焊点喷涂量稳定在 0.008mg 左右；某车载 PCB 项目采用此标准后，助焊剂残留率从 12% 降至 0.8%。

• 常见误区：忽视助焊剂类型选择

不同焊点材质需匹配不同助焊剂：铜焊点用松香类助焊剂（活性等级 RA），镍钯金焊点用免清洗助焊剂（活性等级 RMA）。曾有客户用 RA 级助焊剂焊接镍钯金焊点，导致焊后出现 “白斑”（助焊剂与镀层反应），换成 RMA 级后问题解决。

2. 第二步：预热 ——“梯度升温” 防元件损伤

预热的目的是让助焊剂充分活化、减少焊接时的热冲击，尤其对多层 PCB 和热敏元件，预热温度需 “循序渐进”。

• 预热方式：红外 + 热风复合预热

红外预热可快速加热焊点区域（升温速率 5℃/s），热风预热则保证 PCB 整体温度均匀，避免局部温差过大导致 PCB 变形；传统红外单预热易使 PCB 边缘温度比中心低 15℃，复合预热可将温差控制在 ±3℃以内。

• 预热温度曲线：分 3 段梯度升温

第一段（室温 - 80℃）：缓慢升温，避免 PCB 骤热变形；第二段（80℃-120℃）：助焊剂活化（去除水分和溶剂）；第三段（120℃-150℃）：保持温度，让助焊剂充分反应。某医疗 PCB（含 MLCC 电容）采用此曲线后，电容损坏率从 3% 降至 0.1%。

• 注意事项：根据 PCB 厚度调整预热时间

1.6mm 厚的 PCB 预热时间需 8-10 秒，2.0mm 厚的 PCB 需 12-15 秒 —— 厚度每增加 0.4mm，预热时间增加 2-3 秒，避免因预热不足导致焊接时出现 “冷焊”。

3. 第三步：焊接 ——“控温 + 送锡” 双重精准

焊接是选择性焊接的核心环节，需同时控制 “焊接温度” 和 “焊锡量”，确保焊点形成 “饱满、无空洞” 的合金层。

• 焊接热源：激光或热风

◦ 激光焊接：适合微型焊点（如 0.2mm 间距 QFP），激光光斑直径可缩小至 0.1mm，加热速度快（峰值温度 250℃，加热时间 0.5 秒），某消费电子 PCB 用激光焊接后，焊点空洞率仅 0.3%；

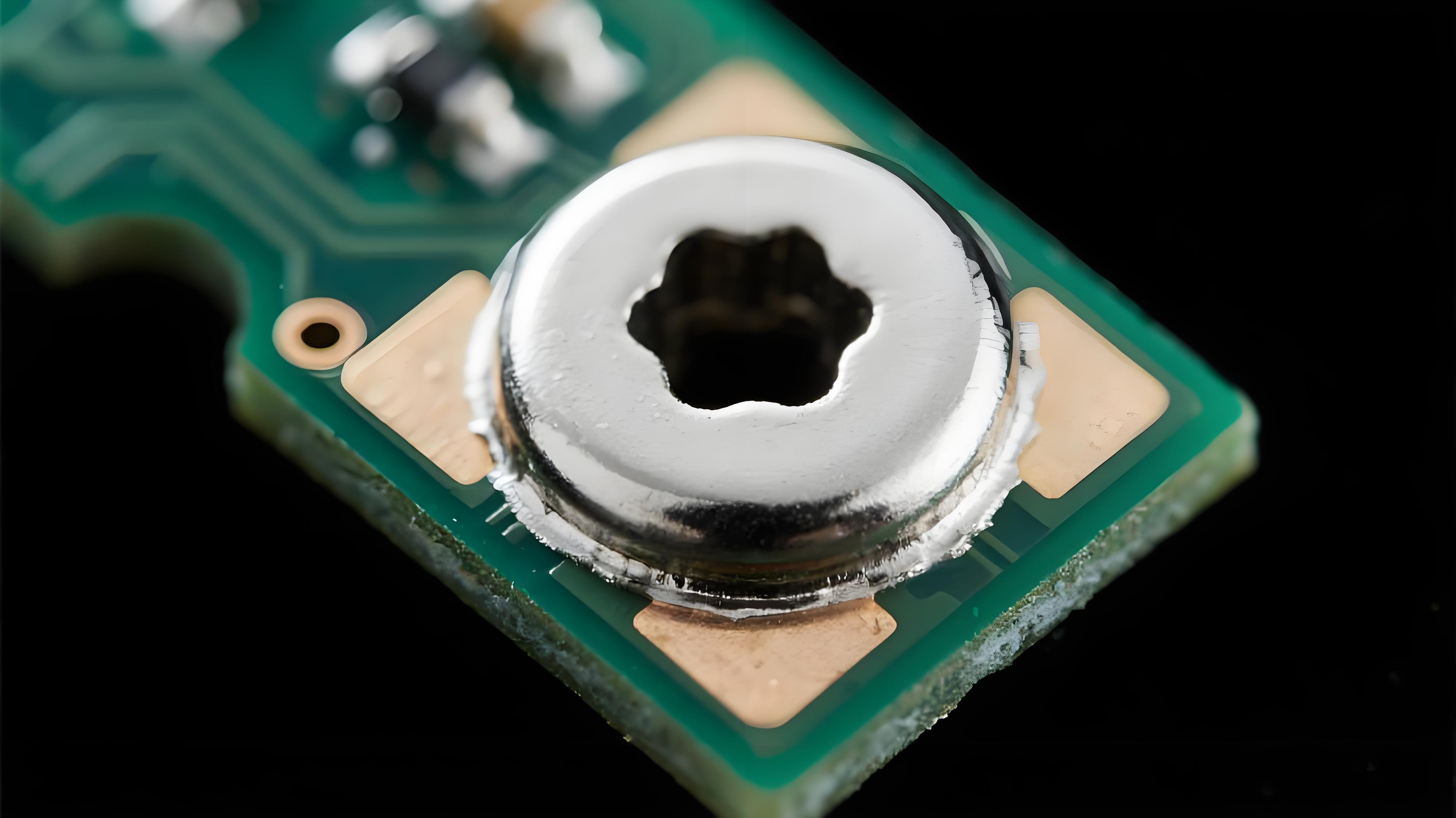

◦ 热风焊接：适合功率端子（如直径 2mm 的 DC 端子），热风枪出风口直径 1-2mm，温度 220-240℃，加热时间 2-3 秒，可形成直径 3mm 的饱满焊点，抗拉力达 50N 以上（远超行业 30N 标准）。

• 焊锡供给：无铅锡丝（Sn96.5Ag3.0Cu0.5）

送锡速度控制在 0.5-1mm/s，焊锡量根据焊点大小调整：0.3mm BGA 焊点需 0.02g 焊锡，2mm 端子焊点需 0.1g 焊锡；我们通过 “视觉检测” 实时监控焊锡量 —— 焊接后用 CCD 相机拍摄焊点，若焊锡高度低于标准值（如 BGA 焊点高度 0.2mm），则自动补锡，良率提升至 99.9%。

• 工艺难点：避免焊点 “桥连”

对间距 0.3mm 的相邻焊点，焊接时易出现焊锡 “桥连”（短路）。解决方案是：采用 “先焊边缘、后焊中间” 的顺序，且每焊完一个焊点，用热风枪吹除残留焊锡，某工业控制 PCB 项目用此方法后，桥连率从 8% 降至 0.2%。

4. 第四步：冷却 ——“快速降温” 保焊点强度

焊接后的快速冷却可促进焊锡合金层结晶，提升焊点硬度和抗疲劳性，冷却环节需控制 “降温速率”，避免温差过大导致焊点开裂。

• 冷却方式：强制风冷 + 水冷复合

先用常温风冷（风速 5m/s）将焊点温度从 250℃降至 150℃（降温速率 10℃/s），再用水冷板（温度 25℃）将温度降至 50℃以下，总冷却时间控制在 10 秒以内；传统自然冷却需 30 秒，且易导致焊点结晶不均，复合冷却可使焊点硬度提升 20%。

• 冷却后检测：焊点拉力与外观

每批次随机抽取 10 块 PCB，测试焊点抗拉力（如 BGA 焊点抗拉力≥15N），同时用显微镜检查焊点外观（无拉尖、无空洞、无裂纹）；某车载 PCB 项目通过此检测，将焊点早期失效（使用 1 年内）率从 1.2% 降至 0.05%。

三、选择性焊接技术的核心应用场景：从汽车电子到医疗设备

选择性焊接技术的 “精准控温、定点焊接” 特性，使其在多类高要求 PCB 场景中成为首选，我们结合实际案例，拆解不同领域的技术适配方案。

1. 汽车电子：抗振、宽温的焊点需求

车载 PCB（如发动机控制器、ADAS 雷达板）需承受 - 40℃~125℃的宽温循环和 50G 的振动冲击，焊点可靠性要求极高。

• 工艺适配：低银无铅焊锡 + 底部填充

采用 Sn99Ag0.3Cu0.7 低银无铅焊锡（银含量仅 0.3%，成本比 Sn96.5Ag3.0Cu0.5 低 40%），配合底部填充胶（Underfill），将 BGA 焊点的热循环寿命（-40℃~125℃）从 500 次提升至 1500 次，满足 AEC-Q100 Grade 2 标准；某车企 ADAS 雷达板采用此方案后，3 年故障率从 2.5% 降至 0.3%。

• 典型案例：车载 OBC（车载充电机）PCB

OBC PCB 需焊接大功率 MOS 管（插装式）和微型采样电阻（0201），传统波峰焊会损坏采样电阻，手工焊效率低。我们用选择性焊接：MOS 管焊点用热风焊接（温度 240℃，时间 2.5 秒），采样电阻附近焊点用激光焊接（温度 200℃，时间 0.5 秒），单块 PCB 焊接时间从 30 分钟（手工）缩短至 2 分钟，良率达 99.6%。

2. 医疗设备：无残留、高洁净的焊接标准

医疗 PCB（如监护仪、超声探头板）需符合 ISO 10993 生物相容性标准，焊接过程中不能有助焊剂残留，且焊点需避免微生物滋生。

• 工艺适配：免清洗助焊剂 + 激光焊接

采用 RMA 级免清洗助焊剂（焊后无需清洗，残留量≤0.005mg/cm²），配合激光焊接（无焊渣产生），满足医疗洁净要求；某监护仪 PCB 项目用此方案后，通过第三方生物相容性检测，顺利进入欧美市场。

• 典型案例：超声探头 PCB

超声探头 PCB 含微型压电元件（耐热温度≤200℃）和镀金焊点，选择性焊接时：压电元件附近焊点设温度 190℃，镀金焊点设温度 220℃，助焊剂喷涂量控制在 0.005mg / 焊点，避免残留影响探头灵敏度。批量生产后，探头探测精度误差从 ±0.5mm 缩小至 ±0.2mm。

3. 工业控制：复杂焊点的批量焊接需求

工业 PLC、伺服驱动器 PCB 常包含多种类型焊点（如 QFP、端子、变压器引脚），且量产规模大（月产 10 万块以上），选择性焊接需兼顾 “精度” 和 “效率”。

• 工艺适配：多工位并行焊接

采用 6 工位选择性焊接设备（助焊剂喷涂→预热→焊接 1→焊接 2→冷却→检测），每个工位同步处理不同环节，每小时可焊接 150 块 PCB；传统单工位设备每小时仅能焊接 50 块，多工位方案效率提升 200%。

• 典型案例：伺服驱动器 PCB

该 PCB 含 1 个 QFP 芯片（0.4mm 间距）、4 个端子（直径 3mm）和 8 个电阻焊点，我们在设备上设置 2 个焊接头：激光头焊 QFP 和电阻，热风头焊端子，同步作业，单块焊接时间 1.5 分钟，月产能达 12 万块，良率稳定在 99.5%。

四、选择性焊接技术的常见问题与解决方案：板厂实操避坑指南

在选择性焊接的量产过程中，工程师常遇到 “焊点空洞”“助焊剂残留”“元件损伤” 等问题，我们结合车间实操经验，总结出针对性解决方案。

1. 问题 1：焊点出现空洞（空洞率＞5%）

• 原因分析：① 助焊剂喷涂量不足，氧化层未彻底去除；② 预热温度过低，助焊剂溶剂未完全挥发；③ 焊锡温度过高，焊锡中的杂质挥发形成气泡。

• 解决方案：

◦ 增加助焊剂喷涂量（从 0.005mg / 焊点增至 0.008mg），同时用酒精擦拭焊点表面，确保氧化层去除；

◦ 提升预热温度（从 120℃增至 150℃），延长预热时间 2 秒，确保溶剂挥发；

◦ 降低焊接温度（如激光焊接从 250℃降至 240℃），选用高纯度无铅锡丝（杂质含量≤0.01%）。

• 案例效果：某工业 PCB 项目按此方案调整后，焊点空洞率从 8% 降至 1.2%。

2. 问题 2：非焊接区域有助焊剂残留

• 原因分析：① 助焊剂喷射阀精度不足（喷射误差＞±0.2mm）；② PCB 定位偏移（偏移量＞±0.3mm）；③ 助焊剂粘度太低（＜100cP），易飞溅。

• 解决方案：

◦ 校准喷射阀（用千分尺调整阀口位置，将误差控制在 ±0.1mm 以内）；

◦ 升级视觉定位系统（增加 2 个 CCD 相机，实现双目定位，定位精度提升至 ±0.05mm）；

◦ 选用高粘度助焊剂（粘度 150-200cP），同时在非焊接区域贴高温胶带，防止助焊剂溅落。

• 案例效果：某医疗 PCB 项目调整后，助焊剂残留率从 15% 降至 0.5%，无需额外清洗工序。

3. 问题 3：热敏元件（如 MLCC 电容）焊接后损坏

• 原因分析：① 焊接温度过高（超过元件耐热上限）；② 焊点与元件距离过近（＜0.5mm），热量传导至元件；③ 冷却不及时，元件长时间处于高温环境。

• 解决方案：

◦ 降低焊接温度（如热风焊接从 240℃降至 220℃），缩短焊接时间（从 3 秒减至 2 秒）；

◦ 调整焊点位置（与元件距离≥0.8mm），若无法调整，在元件与焊点间涂覆隔热胶（导热系数≤0.1W/m・K）；

◦ 加快冷却速度（风冷风速从 5m/s 增至 8m/s），将元件温度从 200℃降至 50℃的时间控制在 5 秒以内。

• 案例效果：某消费电子 PCB 项目调整后，MLCC 电容损坏率从 5% 降至 0.1%。

随着 PCB 焊点复杂度的提升（如微型化、多类型混合），选择性焊接技术正朝着 “更高精度、更智能化、更绿色化” 的方向发展：未来，AI 视觉定位将实现 “0.05mm 级” 焊点识别，激光焊接将支持 “0.1mm 以下” 微型焊点，且无铅焊锡将向 “低银、无镉” 方向升级，进一步降低成本与环保风险。
