一辆自动驾驶汽车在雨夜高速驰骋，激光雷达捕捉到的点云数据与摄像头图像实时融合，系统瞬间判断前方障碍并优雅变道。这一切看似魔法，实则源于一块精密电路板的默默支撑 —— 自动驾驶域控制器 PCB。它如车辆的 “神经中枢”，整合海量传感器输入、AI 算力输出与执行指令，决定了智能驾驶的安全边界与性能上限。
不同于传统汽车电子，这块 PCB 必须应对极端挑战：振动冲击、宽温波动、高电磁干扰，同时承载日益复杂的算法需求。从 L2 + 辅助驾驶到 L4 高度自治，域控制器 PCB 的演进直接推动行业革命。本文将深入剖析其设计精髓、材料创新、制造工艺与未来趋势，揭示如何通过工程突破实现可靠与高效的完美平衡。
从架构转型看域控制器 PCB 的核心作用
自动驾驶电子电气架构正从分布式 ECU 向集中式域控迅猛演进，这一转变让 PCB 从边缘配角跃升为绝对主角。早期车辆中，刹车、娱乐等功能分散在数十个独立模块，线束冗长、功耗高企。如今，域控制器将感知、决策与控制融合于一身，PCB 成为承载高性能芯片的物理平台。
想象一个典型 L3/L4 域控制器：主 SoC（如 NVIDIA Orin 系列，提供 500-2000 TOPS 算力）、多核处理器、DDR 内存、高速接口（如 PCIe Gen5、Ethernet 10G）。PCB 需高效互联这些元件，支持 12 路以上摄像头、多个 4D 雷达与激光雷达的原始数据实时传输。跨域融合趋势下（如舱驾泊一体），单板多芯片设计成为主流，PCB 层数从传统 8 层跃升至 12-20 层 HDI 结构，融入盲埋孔、微过孔与任意层互连技术。
这种架构优化不仅缩小体积、减轻重量，还降低延迟 —— 关键信号路径缩短 20% 以上，确保毫秒级决策响应。在功能安全层面，PCB 支持冗余备份（如双 SoC 热备），符合 ASIL-D 要求，向 Fail-Operational 迈进。这一切，让域控制器 PCB 成为自动驾驶可靠性的基石。
材料创新：奠定高性能与耐久性的基础
材料选择决定了自动驾驶域控制器 PCB 能否在严苛车规环境下长寿运行。普通 FR-4 已远不能满足，转而拥抱先进低损耗、高导热与低 CTE 材料。
低损耗介电层是高速传输的核心。例如，陶瓷填充 PTFE 或液晶聚合物（LCP）基材，Dk 值稳定在 3.0-3.5，Df 低于 0.002，插入损耗控制在 0.5dB/inch 以内。这确保 10Gbps + 信号（如 MIPI CSI-2 或 GMSL 接口）无衰减传输，避免感知数据误码引发安全隐患。
热管理需求推动导热材料革新。SoC 功耗数百瓦，热密度惊人。嵌入式铜币、热管或氮化铝陶瓷基板（导热系数 170W/m・K+）成为标配，结合金属芯层，将热阻降低 40%，芯片结温稳控在 105℃以下。某些前沿方案融入相变材料，实现动态热缓冲。
可靠性方面，低 CTE 基板（<15ppm/℃）与无卤素环保材料应对温度剧变。-40℃至 125℃宽温范围下，材料匹配性防止层间剥离。创新如动态介电调控层，甚至允许 Dk 值适应未来 6G 频段切换。这些材料并非简单堆叠，而是与设计工艺深度融合，形成协同效应。
设计难题破解：信号、电源与热管理的艺术
设计阶段，工程师面临信号完整性（SI）、电源完整性（PI）与热管理的多维博弈。
信号完整性首当其冲。多路高速差分对需 ±10% 阻抗控制，等长布线与梯度补偿抑制反射与串扰。AI 辅助仿真（如 HFSS）预判关键路径，误码率降至 10⁻⁹以下。电磁兼容设计遵循 3W 规则、网格地包围，预留屏蔽罩位，确保 EMC 合规。
电源完整性关乎稳定性。瞬态电流峰值数十安培，低 ESR 电容阵列与多层电源平面分割减少噪声。二级供电（DC-DC+LDO）隔离模拟 / 数字域，电压波动控制在 5% 内。
热管理则是系统级挑战。热过孔阵列、铜浇注与一体化结构件设计，空间利用率提升 30%。这些设计不只解决当下痛点，还为芯粒（Chiplet）架构预留扩展性，支持未来算力翻倍。
精密制造与严苛测试：从蓝图到现实的桥梁

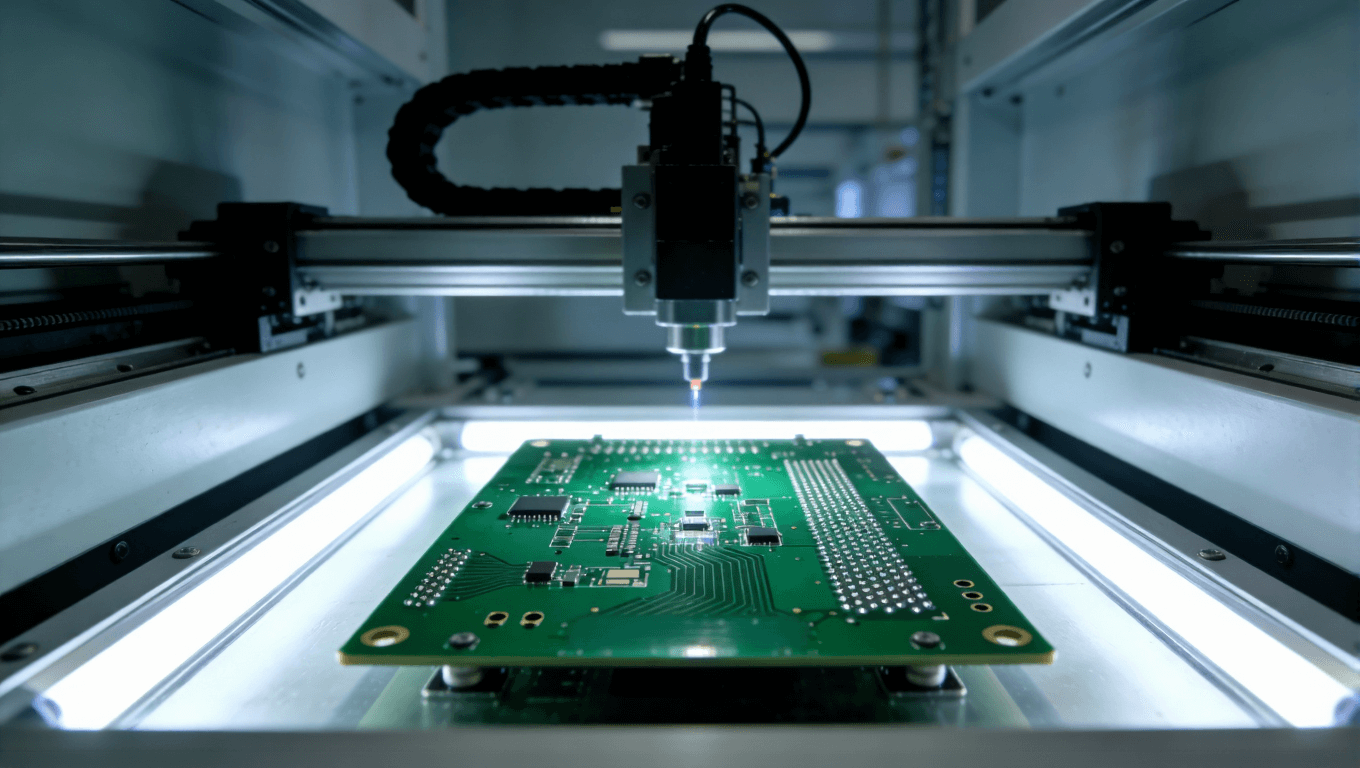

再完美的设计，也需制造工艺落地。高密度 HDI 生产线支持 3mil 线宽 / 间距，激光钻孔精度 ±25μm。真空树脂塞孔与阶梯孔工艺解决密集区渗锡风险，层间对准误差控制在 ±25μm。
可靠性测试是最终把关。热冲击循环（-55℃-125℃，超 5 万次，故障率 < 0.01%）、随机振动（ISO 16750 标准）与湿热试验（1000 小时 85℃/85% RH）模拟真实车寿。DFM 智能审查与自动化光学检测，确保良率 98% 以上。
这些流程让 PCB 支持极端场景：沙漠高温、极寒冰路或城市拥堵中的持续高负载。国产工艺突破，正加速成本优化与供应链本土化。
展望未来：融合创新与可持续发展的双轮驱动
进入 2025 年后，自动驾驶域控制器 PCB 将拥抱中央计算 + 区域控制架构，硅光互联与光电共封装提升带宽密度。绿色制造如高回收率铜闭环系统，响应碳中和号召。
从 L3 渗透到 L4 规模化，PCB 将继续演进：更高层数、更细线宽、更智能热控。每一次突破，都在重塑出行边界。中国企业在材料与工艺领域的积累，正助力本土品牌在全球智能汽车赛道领跑。
自动驾驶域控制器 PCB 的魅力在于，它将微观工程与宏观安全紧密相连。通过材料革新、设计优化与制造精进，这块 “隐形大脑” 守护每一次智能行程，推动人类向真正无人时代稳步前行。
