透明键盘电路板全指南：材料选型、设计要点与定制方案

在客制化键盘颜值升级的趋势下，透明键盘电路板逐渐从小众 DIY 走向规模化量产。作为具备全品类 PCB 量产能力的综合型生产厂商，我们覆盖常规 FR-4 板、高频高速板、柔性线路板、特种基材板等全系列产品，其中透明键盘电路板是我们深耕消费电子与客制化领域的特色业务线。

我们接触过大量键盘客户的定制需求，发现很多后期的客诉与争议，本质都源于前期工艺标准、性能边界、验收规则没有对齐。很多客户对透明 PCB 的认知停留在 “能透光就行”，但实际落地中，基材选型、设计细节、工艺管控都会直接影响最终效果。本文从量产厂商的落地视角，完整拆解透明键盘电路板的材料选型、设计规范、工艺避坑与定制方案，把所有能力边界、参数标准、验收规则全部讲透，既帮客户少走弯路，也从源头避免认知偏差带来的争议。

一、透明键盘电路板的技术路线与核心价值

很多客户初次对接时，会笼统地说 “要做透明键盘 PCB”，但实际上透明电路板分为两大技术路线，适配的产品定位、结构设计、成本区间完全不同，选不对路线很容易出现效果和预期不符的问题。

1.1 核心价值：从功能载体到视觉设计元素

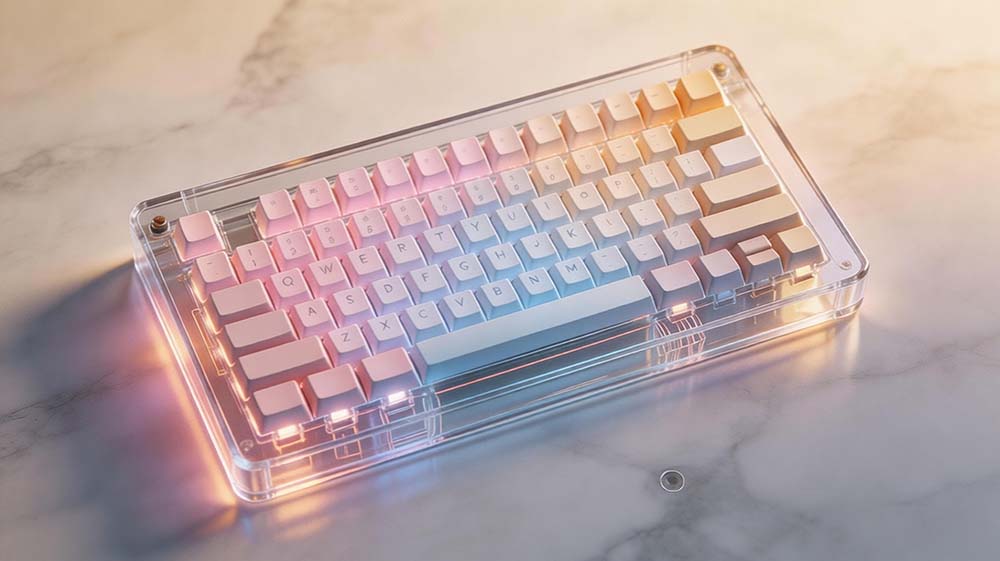

传统键盘 PCB 以电气功能为核心，被定位板、外壳完全遮挡，用户几乎看不到板体本身。而透明键盘电路板的核心价值，是将电路层从 “幕后功能件” 变成了 “前端设计件”—— 透过透明外壳与键帽，清晰可见的走线搭配 RGB 漫反射灯效，能打造出极强的科技感与精致感，这也是高端客制化、透明主题键盘纷纷采用该方案的核心原因。
除此之外，部分超薄键盘会采用透明 FPC 方案替代刚性 PCB，利用柔性基材的轻薄特性压缩整机厚度，同时实现结构弯折适配。

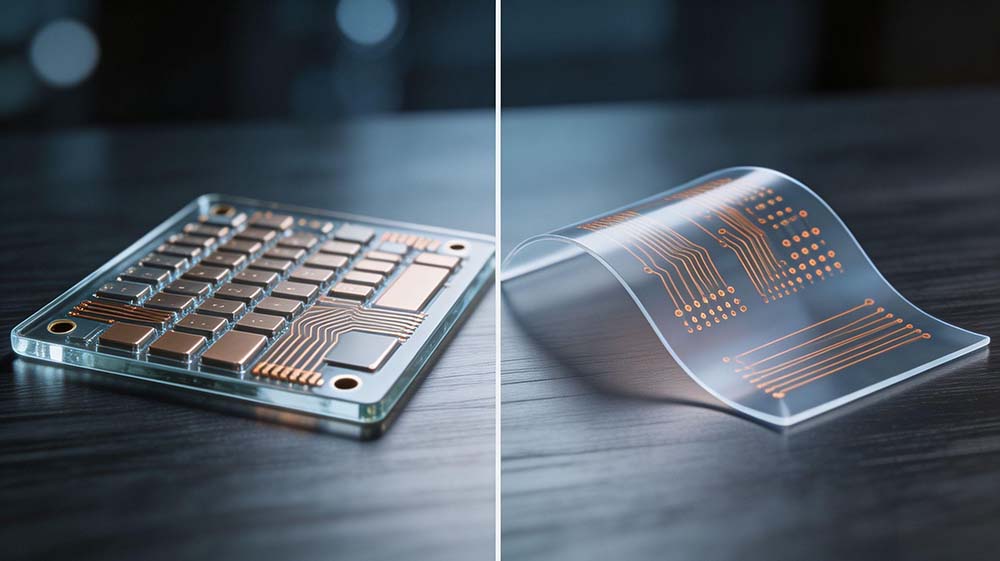

1.2 两大量产技术路线：刚性透明 PCB vs 透明柔性 FPC

目前我们量产交付的透明键盘电路板，主要分为两大成熟路线，分别适配不同的产品需求：

• 刚性透明 PCB：用透明基材替代传统 FR-4，保留刚性 PCB 的硬度与结构支撑性，轴座、元器件直接焊接在板上，是目前量产键盘的主流方案。
它的优势是结构稳定性强，轴体安装精度高，兼容常规热插拔轴座设计；缺点是基材厚度偏大，透明度上限受铜走线影响。我们常规量产的板厚范围为 0.8mm-1.6mm，可满足绝大多数键盘的结构需求。

• 透明柔性 FPC：以 PET 或透明 PI 为基材的柔性线路板，轻薄可弯折，透光率表现更优。
它常见于超薄键盘、分体式键盘或极致视觉追求的客制化产品；缺点是结构支撑性弱，需要额外搭配定位板与底壳承托，焊接工艺要求更高。我们量产的单面板厚度可低至 0.14mm，双面板 0.24mm，可适配弯折结构设计。

二、核心材料选型与性能参数说明

基材与导电层是决定透明键盘 PCB 效果、成本、可靠性的核心。我们所有材料均有明确的型号与实测参数，不使用 “高透明”“耐高温” 这类模糊表述，客户在选型阶段就能清晰知道最终成品的性能边界。

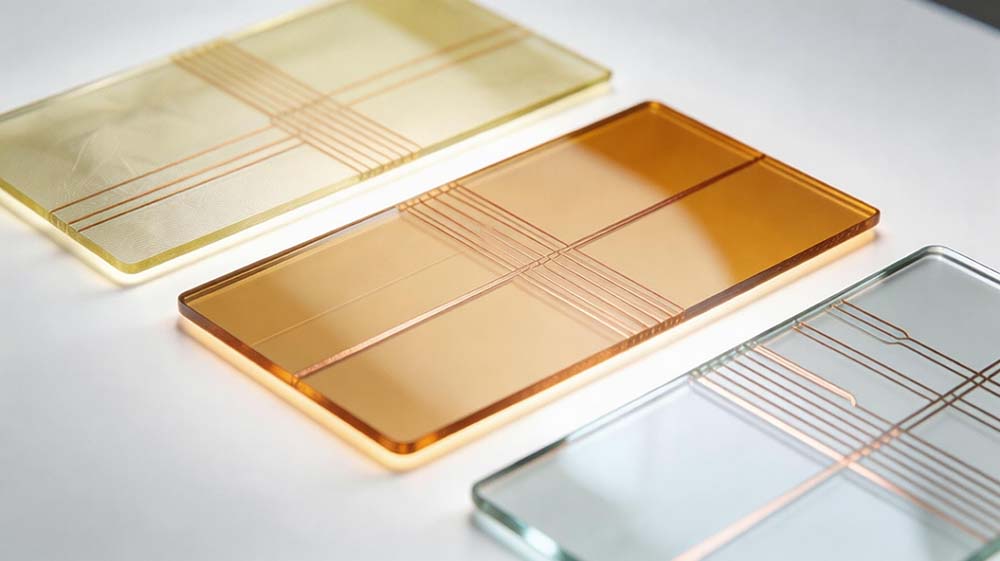

2.1 三类主流基材的键盘场景适配

目前我们量产交付的透明基材主要有三类，分别对应不同的产品定位：

• PET 基材：性价比最高的透明基材，也是透明 FPC 的主流选择。
核心参数：裸材透光率约 85%，耐温上限 200℃，适配低温锡膏回流焊工艺。
适配场景：入门级透明键盘、薄膜键盘升级方案、预算敏感的客制化产品。
注意事项：硬度较低，无法做刚性多层板，高频信号表现一般，更适合简单矩阵电路的键盘。

• 透明 PI 基材：性能均衡的中高端柔性基材。
核心参数：耐温性远优于 PET，可承受常规回流焊温度，可靠性更强；裸材透光率略低于 PET，带有轻微底色。
适配场景：对可靠性要求高的中高端柔性透明键盘，需要常规焊接工艺的量产产品。

• 玻璃基材：高端刚性透明 PCB 的首选。
核心参数：裸材透光率可达 90% 以上，视觉通透感极强，高硬度、高稳定性、耐高温。
适配场景：限量款旗舰键盘、展示级定制产品、极致视觉需求的高端客制化套件。
注意事项：加工难度大，基材易碎，开孔精度要求极高，交期相对更长。

2.2 导电层方案：铜箔走线 vs ITO 透明导电膜

很多客户以为透明 PCB 是 “全透明无走线”，实际上导电材料本身的透明度是有差异的，我们目前提供两种成熟的导电层方案：

• 铜箔走线方案：绝大多数量产透明键盘的选择，也是我们的主力量产工艺。
原理是保留铜箔导电线路，通过布线优化减少铜箔占比，提升整体透光率。优势非常明显：导电性强、信号稳定、工艺成熟、成本可控，兼容所有常规键盘电路设计；缺点是铜走线本身可见，无法实现 “完全隐形” 的效果。
在实际量产中，90% 以上的键盘订单都会选择这个方案，通过网格地铜等布线优化，完全可以满足绝大多数产品的视觉需求。

• ITO 透明导电膜方案：用氧化铟锡（ITO）替代铜箔，实现近乎全透明的电路效果。
优势是视觉效果拉满；短板也很明确：导电性远不如铜，无法承载大电流，不适合多灯珠 RGB 键盘；工艺难度大，良率低；且 ITO 材质偏脆，弯折易断裂，很少用在柔性键盘上。
这个方案我们仅推荐给极致追求视觉效果的限量款产品，量产前会提前和客户确认性能边界，避免因承载能力不足出现功能问题。

2.3 关键参数的说明与注意事项

选型时三个核心参数，我们都会在对接阶段明确告知客户，避免因理解偏差导致预期不符：

1. 透光率：我们会分别标注「裸基材透光率」和「成品预估透光率」。
行业常规标注的都是纯基材数值，实际加上走线、阻焊、元器件后，整体透光率会有明显下降。我们会根据客户的布线设计，提前预估成品实际透光效果，不让客户拿到货才发现 “和想象的不一样”。

2. 耐温性：每款基材都会明确标注耐温上限与可承受的焊接工艺。
键盘 PCB 需要过回流焊焊接轴座与灯珠，基材耐温必须匹配焊接工艺。比如 PET 基材仅适配低温锡膏工艺，如果用常规高温锡膏，会出现基材变形、发黄、起泡等问题。我们会在项目前期就提醒客户匹配对应的焊接参数，避免批量报废。

3. 板厚：明确标注不同基材的可做板厚范围与公差。
刚性透明 PCB 常规板厚 0.8mm-1.6mm，和传统 PCB 一致；透明 FPC 单面板可做到更薄的规格。需要注意的是，板厚越薄，结构强度越低，超薄 FPC 需要搭配支撑结构，否则按键按压时会出现板体形变，影响手感，这点我们也会在结构对接时提前提醒。

三、设计规范与工艺管控：从源头规避量产问题

透明键盘 PCB 的很多量产问题，都源于设计阶段没有考虑透明基材的工艺特性。依托全品类 PCB 的工艺积淀，我们针对透明键盘产品总结了全套设计指导规范，同时在生产端做好专属工艺管控，共同降低量产风险。

3.1 提升透光效果的布线优化建议

铜箔是影响透光的主要因素，在设计阶段通过布线优化，可以显著提升最终的透明效果，我们常规给客户的优化建议是：

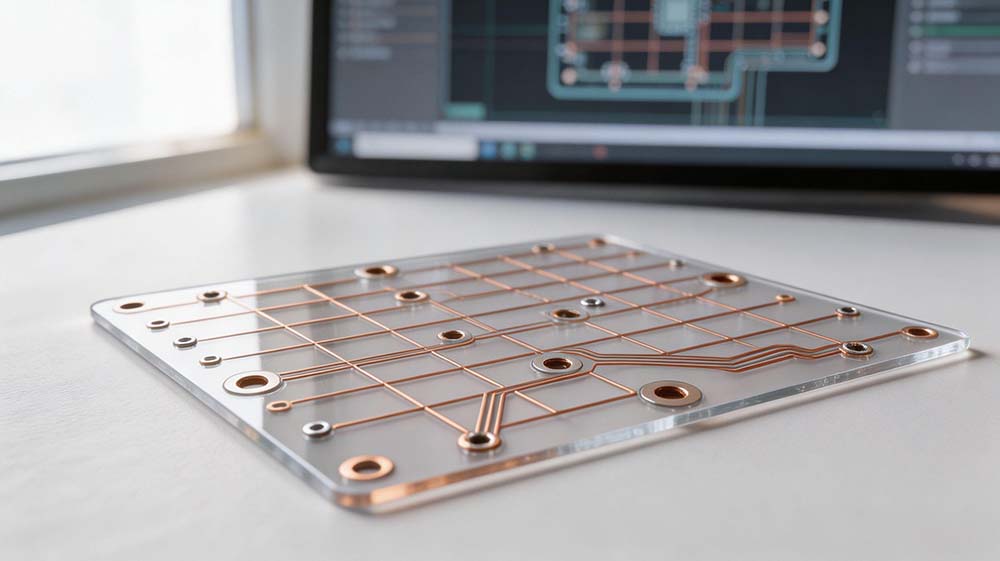

• 大面积地铜做网格处理：这是最成熟有效的优化手段。传统 PCB 会铺完整的地铜平面，但透明 PCB 铺满整板地铜几乎完全不透光。我们建议客户将地铜设计成网格状，常规推荐 0.2mm 线宽 + 1mm 间距，既保证接地性能，又留出透光空间，我们也可以配合客户调整网格参数，平衡电气性能与透光效果。

• 控制走线密度，优先走直线：按键区域的走线尽量沿轴座间隙排布，减少对按键下方透光区域的遮挡；同时尽量减少过孔数量，过孔的焊盘会额外遮挡光线，能走单面就不走双面。

• 灯位区域预留透光空间：RGB 灯珠的位置特意避开密集走线，保证灯光可以均匀透过基材，避免出现局部暗斑。

3.2 键盘专属设计的工艺要求

透明键盘 PCB 和普通 PCB 的设计差异，更多集中在键盘专属的结构要求上，很多初次设计的客户容易忽略这些细节，导致量产出问题：

• 轴座开孔公差要求更高：透明基材（尤其是 PET）的热膨胀系数和 FR-4 不同，开孔公差如果按普通 PCB 设计，焊接后容易出现轴座偏移，导致轴体插拔不顺。
我们的工艺管控标准是：透明键盘 PCB 的开孔公差控制在 ±0.02mm 以内，比普通 PCB 严格一倍，适配主流热插拔轴座。设计阶段我们也会核对客户的开孔尺寸，提前预警公差风险。

• 灯位布局要兼顾光效与走线：透明基材的光线漫反射效果和 FR-4 不同，灯珠间距过大容易出现光斑不均，间距过小又会增加走线密度影响透光。
我们的经验值是：常规 60% 配列的键盘，灯珠间距控制在 18mm-20mm，搭配匀光膜可以实现比较均匀的透光效果，客户设计时可以参考，我们也可以配合优化布局。

• 结构装配要考虑基材形变：尤其是透明 FPC，本身没有刚性，固定螺丝的位置需要设计补强板，否则锁螺丝时容易出现基材拉扯、线路断裂。我们会在工程审核阶段，针对 FPC 的补强设计给出优化建议，避免组装阶段出问题。

3.3 生产端的工艺避坑管控

生产环节是透明 PCB 良率的关键，我们针对键盘类透明 PCB 设置了专属工艺管控标准，避免常见的质量问题：

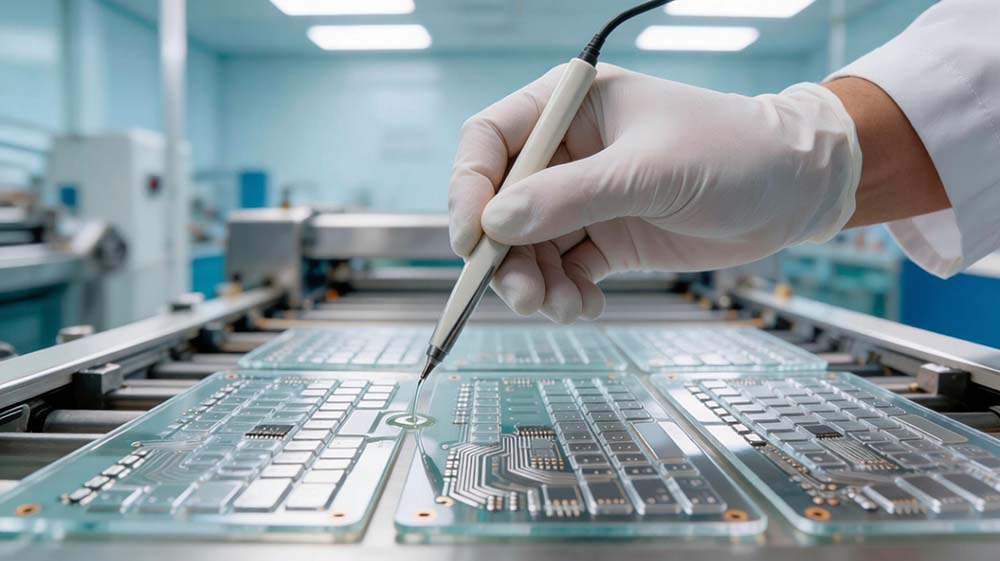

• 阻焊选用专用透明阻焊油墨：很多客户以为不用阻焊透光率更高，实际上不用阻焊的话，基材表面会发雾，透明度反而下降，而且没有阻焊保护，线路容易氧化刮伤。
我们全部采用专用透明阻焊油墨，既保护线路，又最大化保留透光效果，不会用普通彩色阻焊替代。

• 过孔优先做塞孔处理：透明 PCB 的过孔如果不处理，裸露的铜孔会非常显眼，影响整体视觉效果。我们常规做树脂塞孔 + 表面整平，或者阻焊盖孔，让过孔在视觉上尽可能不突兀，也可以根据客户要求调整处理方式。

• 焊接工艺参数同步提醒：针对不同耐温等级的基材，我们会在出货时同步推荐的焊接温度曲线，尤其是 PET 基材，明确提醒焊接温度与时长上限，避免客户焊接操作不当导致基材发黄翘曲。

四、不同定位键盘的量产落地方案

针对不同定位的键盘产品，我们有对应的成熟透明 PCB 方案，客户可以根据产品定位、预算、功能需求直接匹配，减少选型试错成本。同时我们也支持常规 PCB + 透明 PCB 的组合订单，满足客户全系列产品的生产需求。

4.1 入门客制化：PET 基材透明 FPC 方案

针对预算有限、主打颜值的入门客制化键盘，优先推荐单面板 PET 透明 FPC方案：

• 方案优势：成本相对可控，透光效果好，视觉冲击力强；轻薄易弯折，适配各种创意结构。

• 适配场景：60% 及以下小配列键盘、无 RGB 或少量灯珠的简约款、主打外观的入门客制化套件。

• 注意事项：适合简单矩阵电路，优先选择无冲方案；焊接必须采用低温工艺，我们会同步完整的焊接参数指导。

4.2 中端量产：刚性透明 PCB + 铜走线平衡方案

面向量产的中端透明键盘，刚性透明基材 + 铜箔走线 + 网格地铜是最稳妥的方案，也是目前市场的主流选择，我们有大量成熟量产经验：

• 方案优势：工艺成熟，良率高，批量成本可控；结构强度高，兼容热插拔轴座、RGB 灯珠等常规配置；可靠性强，使用寿命和普通 PCB 无差异。

• 适配场景：87 键、104 键等标准配列量产键盘、带全键 RGB 的中端客制化产品、对稳定性要求高的品牌量产款。

• 优化空间：我们可以配合客户优化布线方案，在保证电气性能的前提下最大化透光效果，成本增幅可控。

4.3 高端旗舰：玻璃基材 + ITO 全透明方案

主打极致科技感的限量款、旗舰款键盘，可以选择玻璃基材 + ITO 透明导电膜的全透明方案：

• 方案优势：视觉效果拉满，几乎实现 “隐形电路” 的效果；玻璃基材质感高级，硬度高，耐刮耐磨，高端属性强。

• 适配场景：限量联名款、高端定制键盘、展示级概念产品。

• 注意事项：工艺难度大，良率低，交期长；导电性有限，不适合大功率 RGB，一般搭配低功率灯珠。我们会在项目前期完整告知所有边界与风险，不做夸大承诺。

五、定制服务标准与品控规则：前置对齐，避免争议

作为全品类 PCB 生产厂商，我们始终认为，避免后续客诉与争议的核心，是把所有标准、边界、规则在项目前期全部讲透，不隐瞒工艺局限。针对透明键盘 PCB 定制，我们有标准化的服务与品控流程，从源头对齐供需双方的认知。

5.1 量产经验与技术支持

我们拥有成熟的键盘类透明 PCB 量产经验，针对键盘产品的专属要求，已经形成了标准化的工艺方案，不用客户的订单做 “试错成本”：

• 熟悉键盘的轴座开孔、灯位布局、电路设计等专属要求，工程审核阶段会针对性排查设计风险；

• 可提供过往同类型键盘透明 PCB 的量产样片供参考，所有工艺能力均有实际量产数据支撑；

• 项目全程有专属工程对接，从设计优化到生产跟进再到售后问题，全程跟进处理；

• 同时支持常规 PCB、柔性板、高频板等多品类产品的组合定制，满足客户全系列产品的生产需求。

5.2 所有参数量化，不玩文字游戏

透明 PCB 行业最容易产生争议的点，就是 “透光率” 这类指标的模糊表述。我们所有参数全部量化公开，明确区分测试条件，不玩 “基材透光率当成品效果” 的文字游戏：

• 基材参数：明确标注每款基材的具体型号、裸材透光率、耐温范围、厚度公差，所有数据均为原厂实测值；

• 成品参数：根据客户的设计文件，提前预估成品板的实际透光率，同时说明走线密度、铜厚、阻焊类型对最终透光率的影响；

• 公差范围：所有尺寸、性能参数均明确标注允许公差范围，不使用 “高透明”“耐高温” 这类模糊描述，所有指标均可量化验收。

5.3 专属品控标准，验收规则前置对齐

透明 PCB 的外观验收标准远严于普通 FR-4 电路板，普通板上可接受的细微瑕疵，在透明基材上会被放大。我们针对透明键盘 PCB 设置了专属品控流程，同时在项目启动前就和客户对齐验收标准：

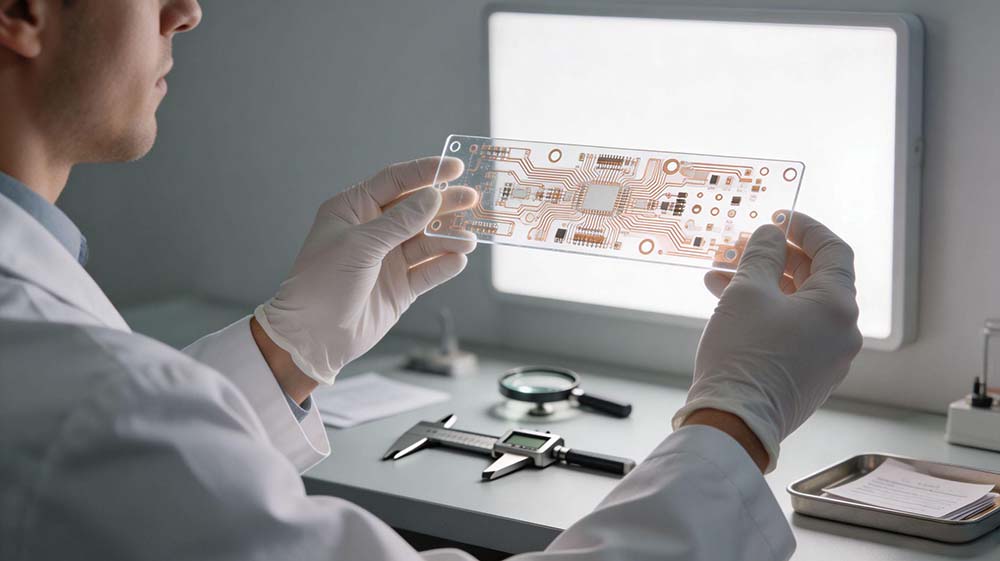

• 专属全检工序：所有透明 PCB 出货前均执行 100% 外观全检，比普通 PCB 增加一道外观检验工序，重点排查划痕、阻焊气泡、基材色差、异物压痕等外观问题；

• 量化验收标准：我们有书面的透明 PCB 外观验收规范，对划痕长度、气泡大小、色差等级均有明确的量化合格标准，不是凭肉眼主观判断；

• 首件封样制度：批量生产前，我们会先制作首件样品，双方确认外观、性能、尺寸全部符合要求后，封存样品作为批量验收标准，后续大货严格按照封样标准生产与检验。

5.4 报价与交期说明

透明键盘 PCB 的报价与交期受基材类型、板材层数、工艺难度、订单数量等多重因素影响，不同方案的差异较大：

• 打样与批量生产的交期不同，常规方案打样交期更快，特殊工艺与玻璃基材方案交期相对更长；

• 具体报价会根据客户的实际设计文件、工艺要求、订单数量精准核算；

• 客户可提供设计文件与需求，对接我们的商务人员获取精准的报价与交期方案。

六、最后想说

透明键盘 PCB 的定制，从来不是 “越透越好”，而是匹配产品定位、平衡效果与成本、控制量产风险才是最优解。
作为全品类 PCB 生产厂商，我们不追求靠模糊承诺拿订单，靠扯皮甩锅躲客诉。我们更愿意在项目前期，就把所有工艺细节、验收规则、能力边界全部讲透，和客户一起把设计优化好、把风险控制住，让项目顺利落地量产。前期多花一点时间对齐标准，后续就能少很多争议与返工，对供需双方都是降本提效。了解更多欢迎联系爱彼电路
