透明电路板透光率低怎么办？产线排查与改善的五个方向
做透明电路板的朋友，大概率都遇到过这样的场景：样品阶段透光率测出来挺漂亮，一到小批量或者换了个供应商，数据就往下掉。客户拿着样板对比，肉眼都能看出差别，追问起来往往一头雾水——到底是基材换了批次，还是压合参数没调好，抑或是导电层设计本身就埋了雷？
透明电路板透光率低怎么办，这个问题表面看是”光学指标不达标”，实际上牵扯到材料、结构、工艺三个层面的耦合。下面结合这几年在透明FPC和玻璃基透明PCB项目上踩过的坑，把常见的排查方向拆开聊聊。
一、先回到基材本身：透光率的”天花板”在哪里
很多人一上来就盯着阻焊膜或者导电层，却忽略了基材才是决定透明FPC透光率上限的那块板。
纯PET薄膜的透光率本身可以做到90%以上，甚至接近95%。但一旦进入电子级应用，事情就复杂了——为了提高耐温性（常规PET只能耐到150℃左右，而SMT回流焊峰值往往超过200℃），基材里通常要加入纤维或填料。这些添加物在微观上形成散射中心，光线每穿过一个界面就损失一部分。嘉立创在透明FPC的量产实践中提到，他们通过特殊纤维改性PET，在耐温提升到200℃的同时，把整体透光率控制在了85%左右，这背后填料的配方和分散工艺是核心know-how。
所以排查的第一步，是确认基材型号和批次有没有变动。不同供应商的光学级PET或CPI（透明聚酰亚胺），即使标称透光率相同，实际雾度和黄变指数可能差异很大。建议保留每批基材的入厂光学检测报告，重点关注透光率、雾度、黄变指数三项指标，而不是只看一个透光率数字。
另外，基材表面的洁净度也容易被低估。PET和CPI在卷对卷加工中静电吸附灰尘是常态，百级洁净室配合离子风枪预处理，能把表面颗粒导致的散射损耗压到最低。
二、导电层：看不见的”遮光带”
这是透明电路板跟普通PCB最大的区别。传统铜箔完全不透光，如果直接照搬常规FPC的蚀铜工艺，透光率会被导电层直接”吃掉”大半。
目前行业里比较成熟的方案有几种：
金属网格是比较主流的做法。把铜或银做成极细的网格线，线宽控制在8μm以下（人眼分辨极限约50μm），让大部分光线从网格间隙穿过。这里有个细节：网格走向如果跟下游显示屏的像素排列平行，很容易产生莫尔条纹，所以通常会让网格与像素呈45°夹角。实测下来，这种设计下导电层对整体透光率的拖累大概在7-8个百分点。
ITO（氧化铟锡）或银纳米线复合涂层是另一条路线。ITO本身有一定吸收，但胜在透明，方阻可以做到10-15Ω/sq，满足大多数信号传输。缺点是弯折可靠性不如金属网格，在柔性应用中需要额外评估。
如果项目对透光率要求极高（比如接近90%以上），还有一种思路是在透明导电膜上叠加细金属配线来降低电阻，但这时金属线的表面必须做致密保护层，防止后续电解液或环境腐蚀导致电阻漂移。这个方案在光伏和显示领域用得比较多，成本也更高。
排查导电层时，重点看两个参数：线宽/线距的实际测量值，以及方阻与透光率的 trade-off 曲线。有些板厂为了降低电阻把网格做粗了，或者ITO镀厚了，透光率自然就下来了。
三、覆盖层与阻焊：压合工艺里的”隐形杀手”
基材和导电层都没问题，但成品透光率还是差一截？这时候该把矛头指向覆盖层（Coverlay）或阻焊膜的压合工艺了。
透明FPC的覆盖层通常也是透明PET或透明PU（聚氨酯），透光率本身不低。问题出在压合环节——温度、压力、时间三者的匹配。压力过高，胶层被挤压得过薄且不均匀，局部可能出现应力集中，导致光学畸变；温度曲线没调好，填料分散状态改变，或者产生了微气泡，这些都会成为新的散射源。
嘉立创的工程师在这块有过一个挺有意思的尝试：用真空压机预压排出层间气体，再换传统快压机固化，最终找到一个结合力和透光率的平衡点。这个”真空预压+快压固化”的组合，对减少气泡和界面反射有一定参考价值。
另外，压合前的预烘烤也很关键。如果基材或覆盖层含水率偏高，高温压合时水分汽化形成微泡，成品看起来就会发雾。建议把预烤条件写进作业指导书，而不是靠操作工经验。
四、表面形态与光学镀膜：容易被忽略的”最后一公里”
光线在透明电路板里传播，最后还要穿过上下两个表面。如果表面粗糙度偏高，或者没有做任何减反处理，菲涅尔反射会吃掉相当一部分光。
对于玻璃基透明PCB，这个问题更突出。玻璃本身的透光率可以做到99%以上，但空气-玻璃界面的反射率按菲涅尔公式算下来，单面大约4%，双面就是8%。这意味着即使内部完美无缺，光是表面反射就损失了接近一成的光。
改善方向有两个：
一是表面抛光，把粗糙度降下来，减少漫散射。这在玻璃基板和硬质透明基材上效果比较明显。

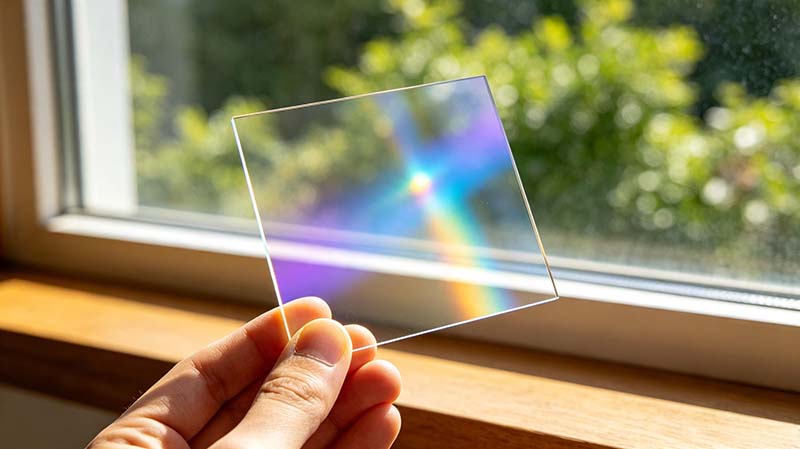

二是镀减反膜（AR Coating）。通过在表面叠加一层或多层折射率渐变的薄膜，让反射光发生相消干涉。常见的方案是在玻璃表面先做一层无机二氧化硅多孔减反膜，再覆一层甲基有机硅层，让空气-有机硅-二氧化硅-玻璃的折射率逐级过渡，整体反射率可以压到1%以下。这个思路在光伏玻璃和高端显示模组里已经相当成熟，移植到透明PCB上技术上没有障碍，主要是成本考量。
五、从设计源头规避：有时候”低透光率”是设计问题
聊到这里，可能有人会觉得：我材料、工艺、表面都优化了，为什么还是达不到预期？
这时候需要退一步，重新审视设计本身。透明PCB材料选择和应用场景的匹配度，往往在立项阶段就决定了结果的天花板。
举个例子：如果产品需要反复弯折（比如折叠屏 hinge 电路），CPI（透明聚酰亚胺）是更稳妥的基材，但CPI的透光率通常在85%左右，很难再往上涨；如果应用场景是静态展示、对耐温要求没那么极端，纯PET或玻璃基板可以做得更透。有些项目为了兼顾耐温和高透光，在材料选择上本身就存在矛盾，后期工艺再怎么优化也只是修修补补。
另外，走线密度和开窗设计也会影响视觉透光率。即使单根线很细，如果整体走线密度过高，人眼感知到的”通透感”还是会下降。有些设计师会在非功能区域做大面积开窗，或者把走线集中到边缘区域，中间留出视觉通道，这在LED透明屏和智能玻璃应用中很常见。
写在最后
透明电路板透光率低怎么办，这个问题没有标准答案，但有系统的排查顺序：先锁定基材批次和光学指标，再查导电层线宽与方案选型，接着过一遍压合工艺参数，然后看表面形态和镀膜，最后回到设计本身审视材料与场景的匹配。
产线上遇到这类问题，最忌讳的是同时改多个变量。建议每次只动一个环节，测完数据再决定下一步。透明电路板的光学性能是材料科学、精密制造和设计美学三者交叉的结果，任何一个环节的松动都会体现在最终的透光率数字上。把上述五个方向逐个过一遍，大部分”莫名其妙”的透光率衰减都能找到根因。
