DIP 封装工程师实操指南:选型设计、焊接陷阱与可靠性验证

 技术文献     |      2025-08-18 16:44:42    |      ibpcb

一、认识 DIP 封装:从日常设备说起

或许你没听过 “DIP 封装这个词,但很可能在生活中见过它的身影。家里老式收音机里那块两侧带着金属引脚的黑色芯片,实验室里学生们插拔的电路板元件,不少都是 DIP 封装的产物。

通俗来讲DIP 封装就像给集成电路穿了一件 带腿的外套,两侧的金属引脚就是 ,能稳稳地插进电路板的小孔里,和电路板紧密连接。这种设计从 20 世纪 60 年代诞生以来,就凭借简单可靠的特点,在电子设备中占据了重要地位。

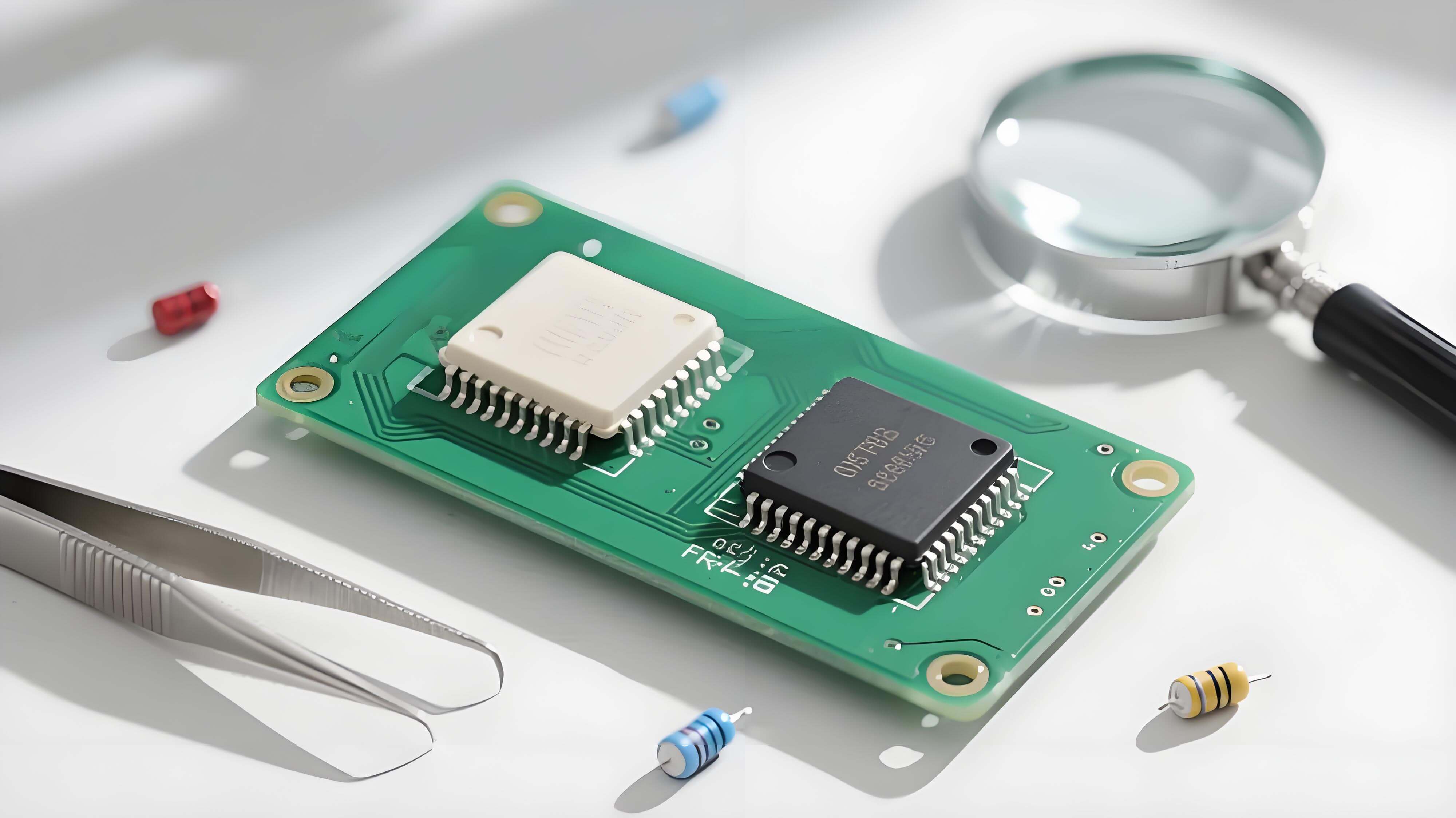

选型对比台,左侧陶瓷材质 DIP 芯片(米白色)、右侧环氧树脂 DIP 芯片(黑色),均插于带通孔的 PCB 板,旁置放大镜与金属镊子,自然光下材质纹理分明

二、DIP 封装选型决策树

硬件工程师需评估四大维度

1. 环境适应性

◦ 潮湿环境 选择陶瓷封装(气密性>环氧树脂)。就像在潮湿的南方,陶瓷材质的容器比塑料容器更能防潮一样,陶瓷封装的 DIP 芯片在潮湿环境中更耐用。

◦ 震动场景 优先铜合金引脚(抗疲劳强度>铁镍合金)。这好比汽车减震器,铜合金引脚能像更坚韧的弹簧一样,在震动中减少损坏。

1. 可维修性权重

◦ 医疗设备等长生命周期产品 → DIP 兼容性>空间节省。想象一下,医院里的大型设备需要长期使用,DIP 封装的芯片坏了能像换灯泡一样方便地更换,而有些封装的芯片一旦损坏,可能整个电路板都要报废。

决策案例:某高铁信号控制板坚持采用 DIP-40 封装存储器,因 SMT 芯片在震动下焊点开裂故障率达 2.3%,而 DIP 通孔焊接故障率仅 0.05%。这意味着在高铁运行的震动环境中,DIP 封装的可靠性远高于 SMT 封装。





三、焊接工艺致命陷阱与解决方案



失效模式

成因分析

工程对策

引脚虚焊

焊锡爬升高度不足(<75%

波峰焊预热区延长至 120 秒,激活助焊剂

封装体开裂

回流焊峰值温度>220℃

改用手工焊接 + 温度曲线监控仪

信号串扰

未使用接地隔离引脚

空置引脚接入 GND 网络(非悬空)

简单说,虚焊就像没拧紧的螺丝,看似连上了,实际接触不良;封装体开裂类似杯子被热水烫裂,是温度过高导致的;信号串扰则像两个人在嘈杂环境中说话互相干扰,需要 隔离带来解决。





四、可靠性验证的三大极限测试

1. 温度冲击试验

◦ -55℃(液氮)↔ 125℃(高温箱)循环 100 次,检测引脚脱落风险。这就像给芯片做 冰火两重天的考验,模拟它在极寒和极热环境中工作的情况,比如在北方寒冬和南方酷暑中都能正常运行的户外设备。

1. HAST 加速老化

130℃/85% RH 高压蒸煮 96 小时,验证潮湿环境绝缘电阻。相当于把芯片放在高温高湿的 桑拿房里,看它在潮湿的环境下是否还能保持稳定,就像检验电器在梅雨季是否会短路。

2. 机械振动谱分析

模拟工业设备频谱(10~2000Hz),监测谐振点封装裂纹。好比给芯片 按摩,不同频率的振动就像设备运行时的震动,看芯片是否会出现裂纹,确保它在工厂的机器旁等震动环境中正常工作。

实测数据:某军工级 DIP 芯片通过测试后,平均无故障时间(MTBF)达 12 万小时。这意味着如果它一直工作,大概能连续运行 13 年多不出故障。





五、现代电子中的逆向创新机遇

1. 复古设计复兴

◦ 开源硬件(如 Arduino Uno)采用 DIP 封装 MCU,便于学习者插拔实验。对于电子爱好者来说,这种封装就像积木一样,能轻松地拆下来换上去,方便他们动手实践和学习。

1. 混合封装突破

◦ DIP-SMT 转接板:将 BGA 芯片转换为 DIP 引脚(示例:FPGA 开发板调试模块)。这就像给不同接口的设备加了个转换器,让新的芯片能在老的电路板上使用,兼顾了新技术和旧设备的兼容性。

1. 碳中和贡献

◦ DIP 器件手工拆修使电子垃圾减少 37%(联合国工业发展组织案例)。因为 DIP 芯片容易拆卸和更换,坏了不用把整个电路板扔掉,能减少电子垃圾,为环保出一份力。





 结语

DIP 封装不是过时的技术符号,而是工程师手中应对极端场景的 可靠底牌,也和我们的日常生活有着千丝万缕的联系。掌握其失效机理与验证方法,不仅对专业工程师很重要,普通读者了解一些相关知识,也能更好地理解身边电子设备的工作原理。
