一、核心原理：“热风回流” 与 “锡波浸润” 的本质不同

焊接的核心是让焊料熔化后与元器件引脚、PCB 焊盘形成可靠连接，但回流焊与波峰焊实现这一过程的路径截然不同，堪称 SMT 工艺中的 “两种焊接哲学”，其本质差异直接决定了后续工艺适配性与焊接效果。

回流焊的核心逻辑是 “热风传导加热”：先将焊膏（由焊锡粉末、助焊剂等混合而成）通过钢网精准印刷在 PCB 焊盘上，再通过贴片机将片式、球栅阵列（BGA）等表面贴装元器件（SMD）精准贴合在焊膏区域。当 PCB 板进入回流焊炉后，将依次经历四阶段温度循环：预热区以 3℃/s 以内的升温速率逐步提升至 150-180℃，让助焊剂充分活化并去除焊盘、引脚表面的氧化层；恒温区保持温度稳定，避免元器件因温差过大产生热应力损伤；回流区温度升至 210-230℃（需严格匹配焊膏熔点，无铅焊膏通常为 217℃），使焊膏完全熔化并充分润湿焊盘与引脚，形成均匀合金层；冷却区以 2-4℃/s 的速率快速降温，让焊点迅速凝固成型，完成焊接。整个过程如同 “精准烘焙”，依靠热风的均匀传导实现焊点的标准化成型，核心特点是 “焊料预先存在，加热熔化成型”。

波峰焊则遵循 “锡波浸润” 原理，专为插件式元器件（THD）设计：PCB 板预先按元器件引脚规格钻孔，插件完成后引脚从焊盘侧露出。焊接时，熔化的锡液（无铅工艺温度维持在 250-260℃）通过波峰发生器形成稳定的 “层流锡波”，PCB 板以 3-7° 倾斜角度匀速掠过锡波表面，引脚与焊盘在接触锡波的瞬间被焊料充分浸润。在此之前，PCB 焊盘侧会预先喷涂助焊剂，既去除氧化层又降低焊料表面张力，确保焊料能填满引脚与孔壁的间隙，形成牢固焊点。多余焊料会随锡波回流至锡缸循环利用，其核心逻辑是 “焊料实时供给，浸润成型”，类似 “精准蘸料” 的焊接方式。

两者最核心的区别在于 “焊料供给与成型逻辑”：回流焊是 “定点定量供给，加热固化”，波峰焊是 “连续供给，浸润固化”，这一本质差异直接决定了它们在元器件适配、PCB 设计要求等方面的明确边界。

二、适用场景：元器件类型与 PCB 设计的双重适配

焊接工艺的选型核心是 “工艺与产品设计的精准匹配”，回流焊与波峰焊的应用场景边界，主要由元器件类型、PCB 结构设计两大因素决定，这也是 PCB 生产中工艺选型的核心依据。

（一）回流焊的核心适用场景

回流焊是表面贴装技术（SMT）的核心焊接工艺，其适配性集中在以下三类场景：

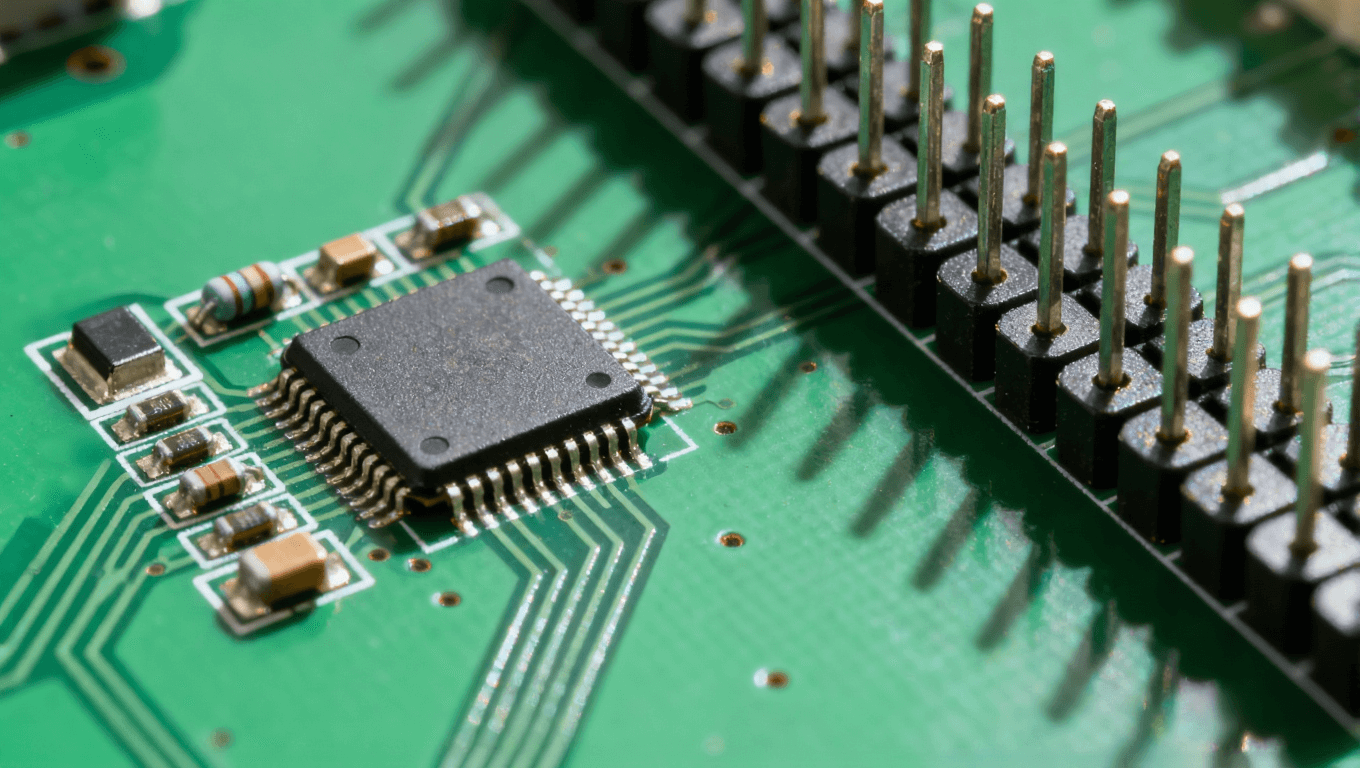

1. 元器件类型：片式元器件（0402、0603、0805 等封装电阻电容）、小型表面贴装芯片（QFP、QFN、SOIC 封装）、球栅阵列元器件（BGA、CSP）、微型连接器（FPC 连接器、板对板连接器）等。这类元器件的共性是 “无长引脚、体积小、引脚密集”—— 例如 BGA 封装引脚间距可低至 0.5mm，QFP 引脚间距可达到 0.3mm，传统插件工艺无法实现安装，而回流焊的焊膏定量印刷 + 热风均匀加热，能确保密集引脚的每个焊点都均匀成型，同时避免元器件因局部过热损坏。此外，对于热敏性元器件（如传感器、射频芯片），回流焊的渐变温度曲线可精准控制升温速率，降低热损伤风险。

2. PCB 设计要求：双面贴装 PCB、高密度布线 PCB（线宽间距≤0.1mm）、薄型 PCB（厚度≤1.0mm）、多层 PCB（8 层及以上）。双面贴装 PCB 采用回流焊可实现 “双面同时焊接”（或分次焊接），无需预留插件孔，最大化利用 PCB 板面积；高密度布线 PCB 的焊盘间距极小，波峰焊的锡波易造成桥连，而回流焊的焊膏印刷精度（可达到 ±0.05mm）能避免这一问题；薄型 PCB 和多层 PCB 对热应力敏感，回流焊的温和加热曲线可减少板材变形、内层线路脱焊风险，尤其多层 PCB 的内层铜箔与基材热膨胀系数不同，渐变温度能降低层间剥离概率。

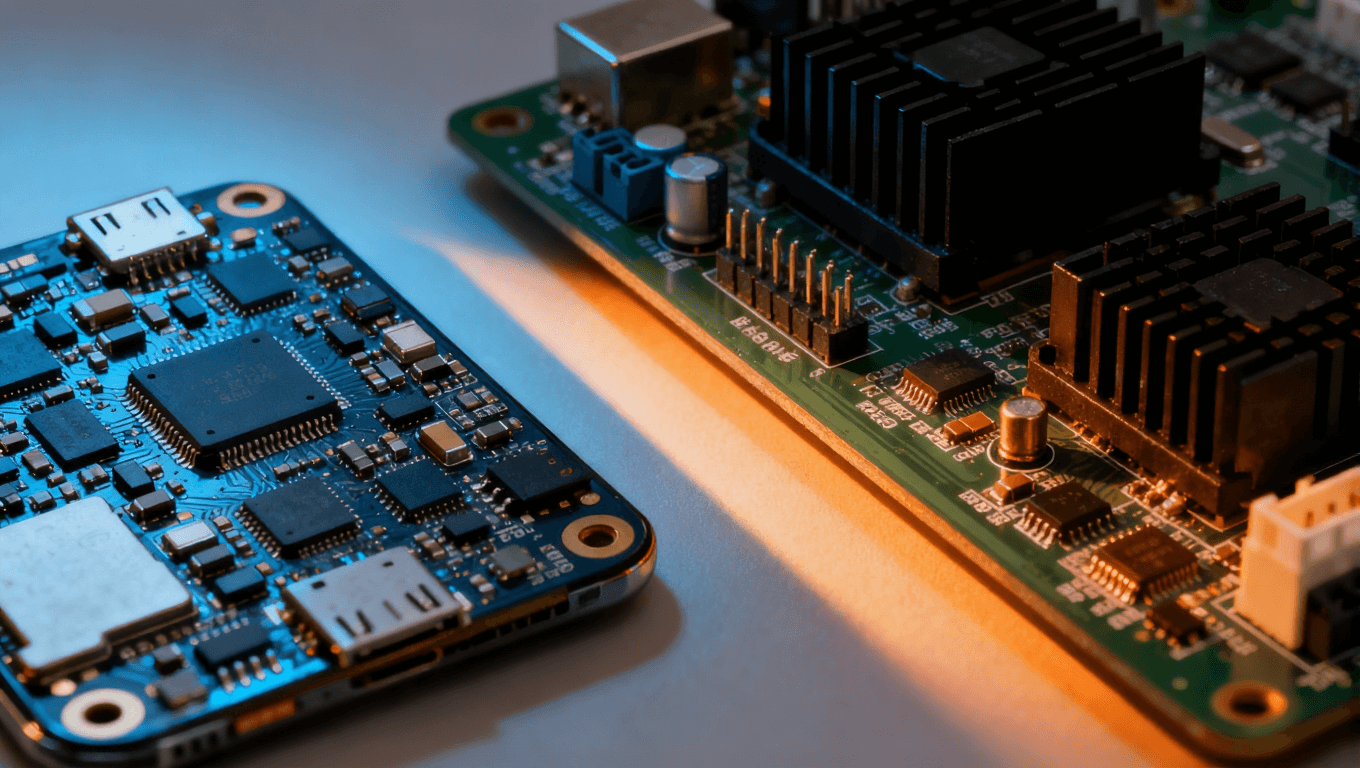

3. 产品类型：消费电子（手机、平板电脑、智能手表）、汽车电子（车载导航、传感器模块）、医疗电子（便携式检测仪）、通信设备（路由器、交换机）等。这类产品的共性是 “小型化、高密度、高可靠性”，例如手机 PCB 的元器件密度可达 1000 个 / 平方英寸，必须依赖回流焊实现精准焊接；汽车电子对温度稳定性要求极高，回流焊的焊点一致性能满足 - 40℃~125℃的工作环境需求。

（二）波峰焊的核心适用场景

波峰焊是通孔插装技术（THT）的主导工艺，其优势集中在插件元器件的焊接，适用场景包括：

1. 元器件类型：直插式引脚元器件（DIP 封装芯片、插件电阻电容、二极管、三极管）、大功率元器件（电源模块、变压器、电感）、重载连接器（排针排母、USB Type-C 直插款、电源接口）。这类元器件的特点是 “引脚粗壮、散热快、需承受机械应力”—— 例如电源模块的引脚直径可达 1.0mm，需要充足的焊料填充和较高的焊接温度才能形成牢固焊点，波峰焊的高温锡波（250-260℃）能快速浸润引脚，同时锡波的流动性确保焊料填满引脚与孔壁的间隙，形成抗拉力强的焊点；重载连接器在使用过程中会频繁插拔，波峰焊形成的 “通孔焊点” 能提供更强的机械支撑，避免引脚松动。

2. PCB 设计要求：单面插件 PCB、混合贴装 PCB（部分表面贴装 + 部分插件）、厚型 PCB（厚度≥1.6mm）、大功率 PCB（电源板、驱动板）。混合贴装 PCB 是波峰焊的典型应用场景，通常采用 “先回流后波峰” 的组合工艺 —— 先通过回流焊完成表面贴装元器件的焊接，再用波峰焊处理插件元器件，此时需在表面贴装元器件区域覆盖耐高温阻焊膜或使用专用载具遮挡，避免二次加热导致焊点重熔；厚型 PCB 和大功率 PCB 的散热快，波峰焊的持续锡波加热能确保焊料充分润湿，而回流焊的热风加热难以穿透厚板达到有效焊接温度；电源板等产品的铜箔面积大（散热快），波峰焊的锡波能提供更充足的热量补给，避免出现 “冷焊” 现象。

3. 产品类型：工业控制设备（PLC、变频器）、电源适配器、安防设备（监控摄像头、硬盘录像机）、家电产品（空调控制板、洗衣机驱动板）等。这类产品对机械强度和散热性能要求较高，例如工业控制设备的 PCB 需承受振动、冲击等恶劣环境，波峰焊的通孔焊点抗振性优于回流焊；电源适配器的大功率元器件需要良好的散热通道，波峰焊的焊点与铜箔接触面积大，散热效率更高。

三、工艺细节：从温度控制到质量管控的核心差异

回流焊与波峰焊的工艺控制逻辑，因焊接原理不同而存在显著差异，这些细节直接影响焊点质量、产品可靠性及生产良率，是 PCB 生产中工艺优化的关键环节。

（一）温度曲线：精准匹配 vs 稳定适配

回流焊的温度曲线是工艺控制的核心，需根据焊膏类型、元器件耐热性、PCB 结构精准定制，不同产品的温度曲线差异显著：

• 预热区：升温速率必须控制在 3℃/s 以内，温度升至 150-180℃，持续 60-90 秒。过快升温会导致元器件内部产生热应力（如陶瓷电容开裂、BGA 焊球脱落），过慢则会降低生产效率；温度过低无法激活助焊剂，过高则会导致助焊剂提前挥发，失去除氧化作用。

• 恒温区：维持 150-180℃稳定温度，持续 40-60 秒。此阶段的核心目的是让 PCB 板与元器件的温度趋于一致，避免进入回流区后因温差过大损坏元器件，同时让助焊剂充分扩散，覆盖所有焊盘与引脚表面。

• 回流区：峰值温度需高于焊膏熔点 30-40℃（无铅焊膏通常设置为 210-230℃），峰值温度持续时间控制在 30-60 秒。时间过短会导致焊料未完全润湿，出现虚焊、焊点不饱满；时间过长则会导致焊料氧化、元器件引脚脆化（如镀金引脚变色、脱落）。

• 冷却区：降温速率控制在 2-4℃/s，快速将焊点温度降至 150℃以下。快速冷却能让焊点形成均匀的合金组织结构，提升焊点硬度和可靠性，避免缓慢冷却导致的焊点晶粒粗大、抗疲劳性下降。

波峰焊的温度控制核心是 “锡波温度稳定” 与 “PCB 预热适配”，曲线调整相对简化但关键参数不可忽视：

• 锡波温度：无铅工艺稳定维持在 250-260℃，波动范围≤±2℃。温度过低会导致焊料流动性差，出现焊点拉尖、虚焊；温度过高则会导致 PCB 板变形、元器件引脚氧化，甚至损坏助焊剂的活性。

• PCB 预热：预热温度控制在 80-120℃，持续 30-60 秒。预热的核心作用是激活助焊剂（助焊剂活性温度通常为 80-150℃），同时减少 PCB 板与锡波的温差，避免因热冲击导致 PCB 变形或元器件损坏。对于厚型 PCB（厚度≥2.0mm），需适当提高预热温度至 100-120℃，确保焊盘区域充分升温。

• 接触时间：PCB 与锡波的接触时间控制在 3-5 秒。时间过短会导致焊料未充分浸润，时间过长则会导致焊点桥连、焊料过多（形成 “包脚” 现象），同时增加元器件损坏风险。

（二）焊料与助焊剂：精准匹配 vs 高效适配

回流焊的焊料与助焊剂以 “焊膏” 形式一体化供给，其选型与使用直接决定焊接质量：

• 焊膏选型：需根据产品可靠性要求选择合金成分，消费电子常用 Sn-Ag-Cu（SAC305）合金，汽车电子因耐高温需求常用 Sn-Ag-Cu-Sb 合金；焊膏的粉末粒径需匹配焊盘大小，0402 以下微型元器件需选择 3 号粉（20-38μm），BGA 等密集引脚元器件需选择 4 号粉（10-25μm），确保焊膏能填充微小间隙。

• 焊膏使用：印刷厚度控制在 0.1-0.2mm（根据焊盘大小调整），印刷后需在 4 小时内完成贴装与焊接，避免焊膏中的助焊剂挥发或吸潮；焊膏存储需在 - 18℃冷冻环境，使用前需回温至室温（约 4 小时），避免因温度差异导致吸潮，焊接时产生锡珠。

• 助焊剂特性：回流焊用助焊剂需具备低残留、无卤特性（符合 RoHS 要求），活性温度需与回流曲线匹配（150-180℃达到最大活性），同时具备良好的润湿扩散性，确保焊料能均匀覆盖焊盘与引脚。

波峰焊的焊料与助焊剂单独供给，两者的协同适配是工艺关键：

• 锡液管理：无铅锡液常用 Sn-Cu 合金（含铜 0.7%）或 Sn-Ag-Cu 合金，使用过程中需定期检测铜含量（控制在 0.7-1.0%），铜含量过高会导致锡液流动性下降，出现焊点拉尖；需定期清理锡缸表面的锡渣（每日 2-3 次），避免锡渣混入焊点导致虚焊或焊点缺陷。

• 助焊剂选型：选择喷雾式助焊剂（雾化粒径 5-10μm），活性等级需匹配焊接需求（普通元器件用 RA 级，氧化严重的元器件用 RMA 级），且需具备良好的高温稳定性，避免在锡波温度下快速分解。

• 助焊剂喷涂：喷涂量控制在 5-10g/m²，确保均匀覆盖所有焊盘与引脚，无漏喷、多喷现象。漏喷会导致焊料无法润湿，多喷则会导致焊点桥连、残留过多，影响产品可靠性（尤其高压产品需避免助焊剂残留导致爬电）。

（三）设备与工艺控制：精密调控 vs 稳定保障

回流焊设备的核心要求是 “加热均匀性” 与 “精准控温”，是工艺稳定的基础：

• 加热方式：采用热风循环加热，炉内温度均匀性≤±3℃，确保 PCB 板上所有元器件承受相同的温度环境，避免局部过热或加热不足；高端设备配备上下独立控温区（8-12 温区），可分别调整上下炉腔温度，适配双面贴装 PCB 的焊接需求。

• 氮气保护：对于 BGA、QFP 等精密元器件或高可靠性产品，需开启氮气保护功能（炉内氧含量≤100ppm），减少焊料氧化和助焊剂分解，提升焊点光泽度和润湿效果，降低虚焊风险。

• 传送系统：采用网带或链条传送，传送速度控制在 0.5-1.2m/min（根据温度曲线总时长调整），网带平整度≤±0.5mm，避免 PCB 板在传输过程中倾斜或变形，导致焊点偏移。

波峰焊设备的核心要求是 “锡波稳定性” 与 “传输精准性”，直接影响焊点成型质量：

• 波峰控制：波峰发生器需产生平稳的层流锡波，波峰高度波动≤±0.5mm，无湍流、飞溅现象；配备双波峰结构（第一波为湍流波，增强焊料浸润性；第二波为层流波，修正焊点形状），提升焊点一致性，减少桥连、拉尖等缺陷。

• 传输系统：传输速度控制在 1.0-1.5m/min，PCB 板传输时需保持水平且倾斜角度稳定（3-7°），倾斜角度过小会导致焊料残留过多，过大则会导致焊点填充不足；配备 PCB 支撑装置，避免薄型 PCB 板在传输过程中弯曲变形。

• 助焊剂喷涂系统：采用超声波喷雾或压力喷雾技术，确保喷涂均匀性，喷头需定期清理（每日 1 次），避免堵塞导致喷涂不均；配备助焊剂回收装置，减少浪费并保持车间环境清洁。

四、选型指南：PCB 生产的工艺匹配逻辑

PCB 生产中，回流焊与波峰焊的选型需遵循 “元器件类型→PCB 设计→产品可靠性要求” 的三层决策逻辑，结合生产实际场景精准匹配，才能最大化焊接良率与产品稳定性。以下是具体选型步骤与实操要点：

（一）第一步：元器件类型判定 —— 选型的核心前提

元器件的封装形式与物理特性，是划分工艺边界的首要依据，需先明确两类元器件的占比与特性：

1. 纯表面贴装元器件（SMD）场景：若 PCB 板上仅包含片式、BGA、QFP 等表面贴装元器件，无任何插件引脚，优先选择回流焊。尤其当元器件存在以下特性时，回流焊是唯一适配方案：

◦ 引脚间距≤0.5mm（如精细间距 QFP、微型 BGA）；

◦ 元器件体积微小（0402 以下封装）或为热敏性器件（工作温度≤150℃）；

◦ 元器件为球栅阵列、芯片级封装（CSP）等无外露引脚的类型。

1. 纯插件式元器件（THT）场景：若元器件均为直插引脚、大功率插件、重载连接器，优先选择波峰焊。以下特性进一步确认波峰焊的适配性：

◦ 引脚直径≥0.6mm，需承受机械应力（如频繁插拔的接口、振动环境下的元器件）；

◦ 元器件散热功率≥5W（如电源模块、大功率电感），需通过通孔焊点增强散热；

◦ PCB 板设计为单面插件，无表面贴装焊盘。

1. 混合贴装场景（SMD+THT 共存）：这是 PCB 生产中最常见的场景，需采用 “先回流后波峰” 的组合工艺：

◦ 先通过回流焊完成表面贴装元器件的焊接，确保精密元器件的焊点质量；

◦ 对表面贴装元器件区域进行防护（覆盖耐高温阻焊膜、使用专用载具遮挡），避免波峰焊高温导致焊点重熔；

◦ 若插件元器件占比极低（≤5%），可考虑 “手工焊补” 替代波峰焊，降低工艺复杂度。

（二）第二步：PCB 设计参数适配 —— 工艺落地的关键保障

在元器件类型明确后，需结合 PCB 的结构设计参数优化选型，避免因设计与工艺不匹配导致生产缺陷：

1. PCB 厚度与层数：

◦ 厚度≤1.0mm、层数≥8 层的多层 PCB：优先回流焊，其温和的温度曲线可减少板材变形与层间剥离风险；若包含插件元器件，需选用薄型载具支撑 PCB，避免波峰焊传输时弯曲。

◦ 厚度≥1.6mm、单层 / 双层 PCB：可适配波峰焊，厚板的散热特性与波峰焊的持续加热相匹配，避免冷焊；若为双面贴装 + 局部插件，需控制插件孔直径与引脚间隙（建议间隙 0.1-0.2mm），确保焊料填充充分。

1. 布线密度与焊盘设计：

◦ 线宽间距≤0.1mm、焊盘间距≤0.3mm：必须选择回流焊，波峰焊的锡波易造成相邻焊盘桥连；回流焊的焊膏印刷精度可精准控制焊点范围，避免短路。

◦ 焊盘为通孔结构（孔径≥0.8mm）：适配波峰焊，通孔焊点的焊料填充量远高于回流焊，能提供更强的机械强度；若通孔焊盘需兼顾表面贴装，可设计为 “开窗式焊盘”，配合回流焊实现双面焊接。

1. 贴装方式与布局：

◦ 双面贴装 PCB：回流焊可通过 “双面分次焊接”（先焊 A 面，再焊 B 面）实现，无需调整设备参数；波峰焊仅能处理单面插件，无法适配双面贴装。

◦ 插件元器件集中布局：若插件元器件集中在 PCB 边缘区域，可优化波峰焊传输路径，提升焊接均匀性；若插件与表面贴装元器件交错布局，需优先回流焊处理表面贴装部分，再通过波峰焊补焊插件。

（三）第三步：产品可靠性要求校验 —— 最终选型的核心依据

不同行业产品的可靠性标准差异显著，需通过可靠性要求反向验证工艺选型的合理性：

1. 温度稳定性要求：

◦ 工作温度范围≥-40℃~125℃（如汽车电子、工业控制设备）：回流焊的焊点合金层均匀，抗热疲劳性优于波峰焊，优先选择；若包含大功率插件元器件，可采用 “回流焊 + 波峰焊” 组合，兼顾精密性与机械强度。

◦ 常温工作场景（如普通家电、消费电子配件）：两种工艺均可，需结合元器件类型综合判断。

1. 机械应力承受要求：

◦ 需承受振动、冲击（如车载 PCB、安防摄像头）：波峰焊的通孔焊点与 PCB 板结合更紧密，抗振性更强，插件元器件优先采用波峰焊；表面贴装元器件可通过回流焊 + 点胶固定的方式增强稳定性。

◦ 无机械应力场景（如桌面级电子设备）：回流焊的焊点一致性更优，能满足常规可靠性要求。

1. 环境适应性要求：

◦ 高湿度、腐蚀性环境（如医疗设备、户外通信设备）：回流焊的低残留助焊剂可减少焊点腐蚀风险，优先选择无卤焊膏；波峰焊需搭配高活性、低残留助焊剂，并增加清洗工序，避免助焊剂残留导致爬电。

（四）选型决策表：快速匹配工艺方案

（五）选型注意事项：规避生产风险

1. 避免 “工艺过度选型”：例如纯插件 PCB 无需强行采用回流焊，波峰焊的焊接效率更具优势；精密 SMD 无需尝试波峰焊，否则易导致桥连、元器件损坏。

2. 混合贴装的工艺顺序不可颠倒：若先进行波峰焊，表面贴装元器件会因高温脱落或焊点重熔，必须遵循 “先回流后波峰” 的顺序。

3. 特殊元器件的工艺适配：

◦ BGA、CSP 等球栅阵列元器件：仅能采用回流焊，且需开启氮气保护，提升焊点润湿效果；

◦ 大功率 LED、电源模块：插件引脚采用波峰焊，底部散热焊盘可通过回流焊补充焊接，增强散热；

◦ 热敏性传感器：回流焊需降低升温速率（≤2℃/s），峰值温度下调 5-10℃，避免元器件失效。

1. 工艺参数的联动优化：选型确定后，需同步调整对应的工艺参数（如回流焊温度曲线、波峰焊锡波高度），并进行小批量试产验证（建议试产 50-100 片），通过 AOI 检测确认焊点质量，再批量生产。

五、核心差异总结：一张表看懂回流焊与波峰焊

回流焊与波峰焊并非 “替代关系”，而是 PCB 生产中互补的两大核心焊接工艺。PCB 板厂需根据产品的元器件特性、设计参数与可靠性要求，通过 “三层决策逻辑” 精准选型，必要时采用组合工艺，才能在保证产品质量的前提下，实现生产效率的最大化。掌握两者的核心差异与适配边界，是 SMT 工艺优化的关键，也是提升 PCB 产品竞争力的重要保障。
