刚挠结合板弯折区布线:从原理到实操的设计指南

 技术文献     |      2025-08-19 15:55:20    |      ibpcb

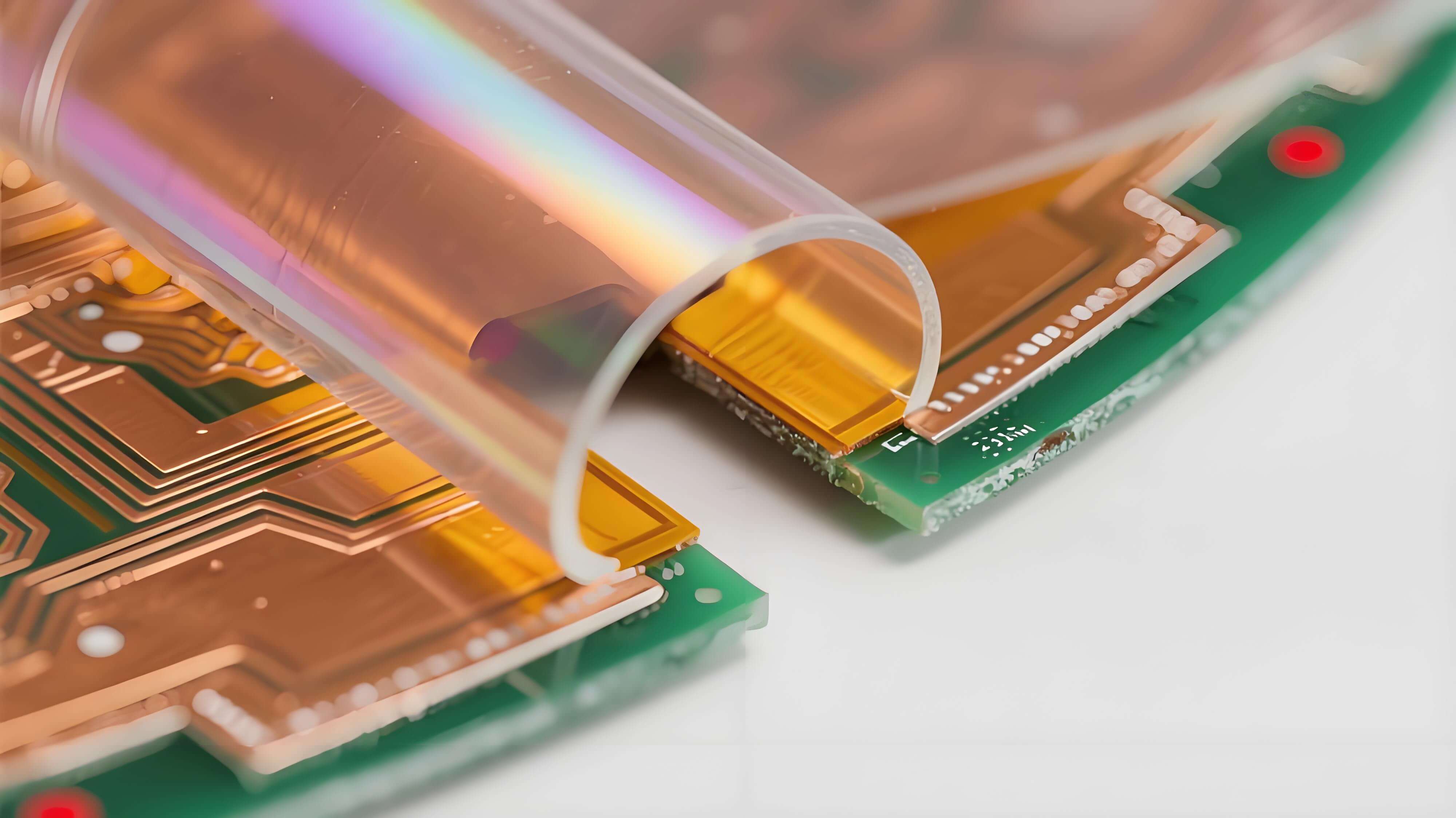

刚挠结合板以其 刚性区域承载电子元件,柔性区域实现机械弯折的独特结构特性,在折叠屏移动终端、医用电子内窥镜系统、无人机飞控模块等先进电子设备中发挥着不可或缺的关键作用。其中,作为刚柔过渡关键部位的弯折区域,其电气布线设计方案对产品的机械可靠性与使用寿命具有决定性影响。本文将基于刚挠结合板的结构原理与电气特性,系统阐述弯折区布线设计的核心技术准则,并结合工程实践案例,为电子设计工程师提供兼具理论深度与实践指导价值的解决方案。


一、弯折区的 特殊使命:为什么布线不能 想怎么走就怎么走

刚挠结合板的柔性区(弯折区)采用聚酰亚胺(PI)基材与薄铜箔(通常 1/2oz-1oz),需承受反复弯曲、扭转等机械应力,而布线作为 埋在柔性基材中的导线,面临双重挑战:

• 机械应力集中:弯折时,柔性区内侧(受压)与外侧(受拉)的铜箔布线会产生形变,线宽越宽、铜箔越厚,应力越大 ——1oz 铜箔(35μm)在弯曲半径 5mm 时的拉伸应力是 1/2oz 铜箔的 2 倍,易导致断裂;

• 信号完整性风险:弯折区的动态形变可能改变导线阻抗,尤其是高频信号(如 10Gbps 以上),布线间距、走向的微小偏差会引发信号反射或串扰;

• 工艺兼容性限制:柔性区通常无阻焊层或仅薄阻焊,布线边缘若有毛刺或凸起,弯折时会刺破基材,导致短路。

某医疗设备案例中,内窥镜刚挠板因弯折区布线与柔性区边缘平行,经过 5000 次弯曲后,80% 的样品出现导线断裂 —— 这正是忽视布线方向与应力分布的典型后果。


二、弯折区布线的 黄金法则:从线宽到走向的设计细节

1. 线宽与铜箔:薄而匀是关键

柔性区的铜箔厚度与线宽需匹配弯曲需求:

• 铜箔选择:优先 1/2oz17.5μm)或 1/4oz8μm),较厚的 1oz 铜箔仅适用于弯曲半径>10mm 的低频场景(如工业机械臂);

• 线宽范围:建议 0.1mm-0.2mm4mil-8mil),过宽(>0.3mm)会增加弯曲应力,过窄(<0.08mm)则可能因蚀刻误差导致断路;

• 均匀性要求:同一弯折区的线宽偏差需≤0.02mm,避免局部应力集中 —— 某测试显示,线宽差 0.05mm 时,窄线处的断裂概率增加 3 倍。

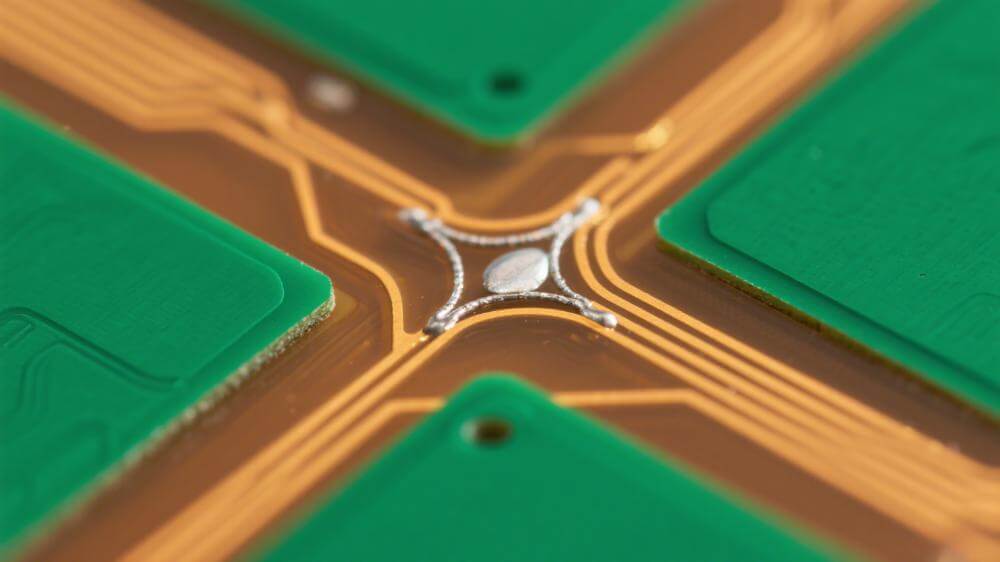

2. 布线走向:顺弯而布减少应力

布线方向与弯折轴线的夹角直接影响寿命:

• 最优角度:与弯折轴线成 45° 90°(垂直),避免平行布线。45° 布线可分散弯曲应力,90° 布线适用于需要密集布线的场景(如折叠屏铰链区);

• 禁止 急转弯:弯折区内的布线拐角需采用圆角(半径≥0.1mm),直角拐角在弯曲时会形成应力 奇点,极易断裂;

• 平行间距:导线间距离线宽的 1.5 倍(如 0.1mm 线宽对应间距≥0.15mm),防止弯折时绝缘层受压导致短路。

某折叠屏手机厂商通过将弯折区布线从平行改为 45° 交叉,配合 0.15mm 线宽,使屏幕铰链处的弯折寿命从 5 万次提升至 15 万次。


三、基材与工艺:布线设计的 隐形支撑

柔性区的基材特性与加工工艺,会间接影响布线的稳定性:

• 基材厚度PI 基材厚度(通常 25μm-50μm)越薄,弯曲时的形变应力越小,更适合精细布线。搭配 1/4oz 铜箔时,25μm PI 基材的弯折寿命是 50μm 基材的 1.8 倍;

• 覆盖膜选择:弯折区需用薄型覆盖膜(厚度≤25μm),且覆盖膜边缘需超出布线至少 0.2mm,避免布线边缘暴露在机械应力中;

• 蚀刻工艺:采用 半蚀刻技术处理弯折区铜箔,可在导线底部保留部分铜层,增强抗弯折能力 —— 某无人机电池管理板通过此工艺,使柔性区布线的抗疲劳性提升 40%


四、常见误区避坑:这些错误正在缩短产品寿命

1. 忽视 弯曲半径与布线的匹配

不同设备的弯折需求不同(如手机折叠半径 3mm vs 工业设备弯曲半径 20mm),布线设计需 量体裁衣

• 小半径(≤5mm)弯折:必须用 1/4oz 铜箔 + 0.1mm 线宽,且禁止布线密集;

• 大半径(>10mm)弯折:可放宽至 1oz 铜箔 + 0.2mm 线宽,但需增加导线间距。


2. 刚性区与柔性区 布线突变

刚性区(通常用 FR-4 基材1oz 铜箔)与柔性区的布线连接需平滑过渡:

• 线宽渐变:从刚性区到柔性区的线宽应逐步缩减(如刚性区 0.2mm→过渡区 0.15mm→柔性区 0.1mm),避免突然变窄导致的应力集中;

• 过孔处理:刚性区与柔性区连接的过孔需远离弯折轴线(距离≥5mm),防止过孔周围基材开裂。

3. 高频信号 随意穿弯

弯折区的动态形变会导致阻抗波动,高频信号(如 USB 3.1LVDS)布线需额外注意:

• 差分对布线:在弯折区保持等长、等距,间距偏差≤0.02mm,避免阻抗失配;

• 接地保护:高频信号线旁需铺设接地导线(与信号线间距 0.1mm-0.15mm),形成 屏蔽通道,减少弯折时的信号辐射。


五、实际应用案例:不同场景的布线方案参考



应用场景

弯折半径

铜箔厚度

线宽 / 间距

布线走向

折叠屏手机铰链

3mm-5mm

1/4oz

0.1mm/0.15mm

45° 交叉

医疗内窥镜

8mm-10mm

1/2oz

0.12mm/0.18mm

90° 垂直

无人机电池线

15mm+

1oz

0.2mm/0.3mm

平行(稀疏布线)

刚挠结合板的弯折区布线,本质是 机械可靠性电气性能的平衡艺术。从铜箔厚度的选择到布线角度的设计,每一处细节都在考验工程师对材料特性与应用场景的理解。作为专注刚挠结合板制造的企业,我们建议在设计初期结合实际弯折需求(次数、角度、环境温度)进行仿真测试,必要时可通过 局部加厚铜箔”“优化覆盖膜贴合等工艺细节,进一步提升布线的抗弯折能力。

如需了解更多,可联系爱彼电路技术团队获取定制化建议,我们将基于千余案例的实测数据,提供从布线到量产的全流程支持。
