射频前端PCB布局是现代无线通信设备设计中的核心环节，它直接影响着设备的性能、可靠性和成本。随着5G、物联网和智能设备的普及，射频前端模块在手机、基站、车载系统等领域的需求日益增长。一个优秀的PCB布局不仅能确保信号完整性，还能减少干扰、提高能效，并延长设备寿命。本文将深入探讨射频前端PCB布局的基本原则、关键技术挑战、设计流程以及行业最佳实践，帮助工程师和设计者优化高频电路性能。
一、射频前端概述及其在无线通信中的重要性
射频前端（RF Front-End）是无线通信系统中的关键部分，负责处理高频信号，包括信号的发射和接收。它通常包括功率放大器、低噪声放大器、滤波器、开关和混频器等组件。在PCB（印刷电路板）设计中，射频前端布局的优劣直接决定了系统的整体性能。例如，在5G应用中，高频段信号（如毫米波）对PCB布局的要求更为苛刻，任何微小的布局失误都可能导致信号衰减、噪声增加或频率偏移。
射频前端PCB布局的核心目标是实现高效的信号传输和最小的电磁干扰（EMI）。这需要综合考虑材料选择、层叠结构、布线策略和接地设计。高频信号在PCB上传播时，会受到寄生电容、电感和阻抗不匹配的影响，因此布局必须遵循严格的工程原则。
二、射频前端PCB布局的基本原则
阻抗控制与匹配
在高频电路中，阻抗匹配是确保信号完整性的关键。射频信号通常以50欧姆或75欧姆的特性阻抗传输，如果PCB布线阻抗不匹配，会导致信号反射和功率损失。设计时需使用微带线或带状线结构，并通过计算或仿真工具（如ADS或HFSS）确定合适的线宽和介质厚度。例如，在FR-4板材上，微带线的宽度和介电常数需精确计算，以维持恒定阻抗。
信号完整性与隔离

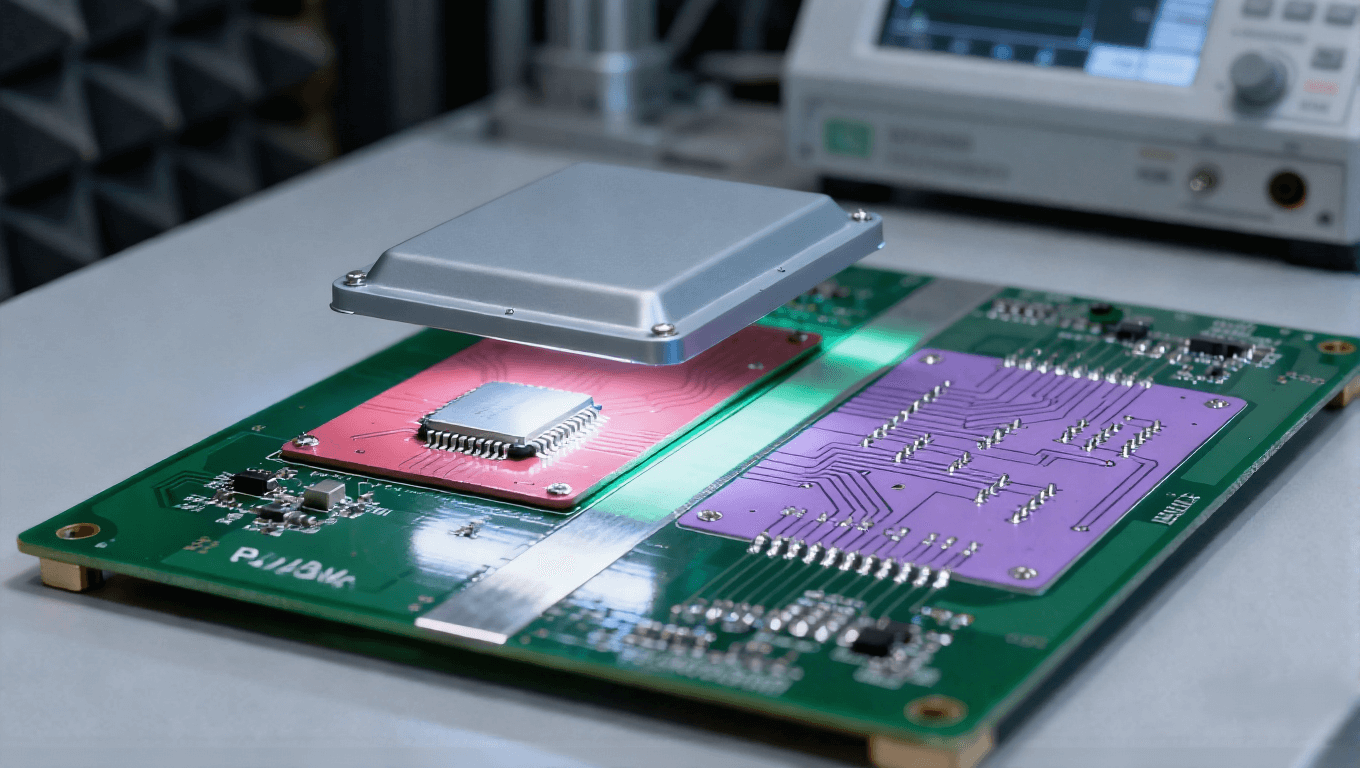

射频前端中，不同信号线（如射频信号、数字信号和电源线）之间容易产生串扰。为减少干扰，布局时应采用隔离措施，如增加接地层、使用屏蔽罩或设置足够的间距。同时，高速信号线应尽量短而直，避免锐角转弯，以减少信号损耗和相位失真。在多层PCB设计中，通常将射频层放置在顶层或底层，并用接地层隔离，以提供良好的参考平面。
电源完整性与去耦
射频前端组件对电源噪声敏感，因此电源分配网络（PDN）的设计至关重要。布局时，需在电源引脚附近放置去耦电容，以滤除高频噪声。去耦电容应选择低ESR（等效串联电阻）类型，并采用多值电容组合（如0.1μF和10pF）覆盖宽频率范围。此外，电源层应保持低阻抗，并通过过孔连接到组件，确保稳定的电压供应。
热管理与散热
射频功率放大器等组件在运行时会产生大量热量，如果散热不当，可能导致性能下降或故障。PCB布局中，需通过铜箔铺铜、热过孔和散热片来优化热传导。例如，在高功率区域增加 thermal vias（热过孔）连接到接地层，可以有效分散热量。材料选择也很重要，高频应用常采用 Rogers 或 Taconic 等低损耗板材，它们具有更好的热稳定性。
接地策略
良好的接地是射频前端布局的基础。应采用星形接地或多点接地方式，避免接地环路。射频部分最好使用独立的接地层，并通过低阻抗路径连接到主地。在混合信号设计中，数字地和模拟地需通过磁珠或0欧姆电阻隔离，以防止噪声耦合。
三、射频前端PCB布局的关键技术挑战与解决方案
高频信号损耗与衰减
随着频率升高（如毫米波段），PCB材料的介电损耗和导体损耗会加剧。解决方案包括选择低损耗板材（如PTFE基材）、优化布线长度和减少过孔数量。仿真工具可以帮助预测损耗，并通过调整线宽和层叠结构来补偿。
电磁兼容性（EMC）与干扰
射频前端易受外部干扰，同时也可能辐射噪声影响其他电路。布局时，需遵循EMC设计准则，如使用屏蔽罩、添加滤波器和避免长返回路径。在实际设计中，可通过三维电磁仿真来评估辐射模式，并调整组件位置以最小化耦合。
尺寸与密度限制
现代设备趋向小型化，射频前端PCB往往在有限空间内集成多个组件。这要求布局采用高密度互连（HDI）技术，如微过孔和盲孔。同时，组件放置需考虑信号流向，减少交叉干扰。例如，将敏感组件（如LNA）远离噪声源（如数字处理器）。
制造工艺与成本平衡
高频PCB制造涉及精密工艺，如激光钻孔和控阻抗蚀刻，这可能会增加成本。设计者需在性能和成本间权衡，例如通过标准化层叠结构来降低复杂度。与制造商早期合作，可以确保设计符合工艺能力，避免后期修改。
四、射频前端PCB布局的设计流程与工具
一个系统的设计流程包括需求分析、原理图设计、布局规划、仿真验证和制造输出。首先，基于系统规格（如频率范围、功率水平）选择组件和板材。然后，使用专业EDA工具（如Altium Designer、Cadence Allegro或Keysight ADS）进行布局。在布局阶段，应优先放置射频组件，并遵循“先信号后电源”的原则。
仿真验证是确保布局成功的关键步骤。通过S参数分析、时域反射计（TDR）和电磁场仿真，可以评估阻抗匹配、串扰和辐射性能。如果发现问题，迭代优化布局，直到满足指标。最后，生成Gerber文件和钻孔数据，与制造商沟通确保可制造性。
五、行业最佳实践与案例分析
在移动通信行业，例如5G手机射频前端布局中，常见做法是采用模块化设计，将射频前端模块（FEM）集成在单独的子板上，以减少主板干扰。一个成功案例是某品牌5G手机，其通过优化接地层和屏蔽设计，将信号损耗降低了20%。在基站应用中，多通道射频前端布局需注意相位一致性，通常使用对称布线和校准网络来保证性能。
另一个例子是物联网设备，其射频前端布局强调低功耗和小尺寸。通过使用嵌入式组件和柔性PCB，可以在有限空间内实现高效布局。这些实践表明，结合仿真和实测数据，能显著提升产品可靠性。
射频前端PCB布局是一项综合技术，涉及电子工程、材料科学和制造工艺。通过遵循基本原则、应对关键挑战并采用系统化设计流程，可以打造高性能、高可靠性的无线设备。本文提供的指南旨在帮助从业者提升布局技能，推动行业进步。在实际项目中，建议多进行原型测试和迭代，以确保设计成功。
