高功率密度电子系统面临的核心矛盾在于：功率持续攀升，空间却不断压缩。超薄1.0mm铝基板直接回应这一挑战——它将金属芯电路板的厚度精确控制在1.0mm，却在导热效率、电气绝缘、机械稳定性和重量优化上实现多维突破，已成为Mini/Micro LED、新能源汽车电子、5G通信、氮化镓快充等前沿领域的热管理首选方案。
超薄1.0mm铝基板的材料体系与热传导机理深度剖析
超薄1.0mm铝基板的基本层叠结构包括：表面铜箔线路层（厚度35-140μm）、高导热绝缘介质层（30-50μm）以及铝合金基板（约0.8-0.9mm）。关键在于绝缘介质层的革命性升级：传统铝基板多采用50-100μm厚的环氧树脂+微米级填料体系，导热系数仅1-3W/m·K，而超薄1.0mm铝基板普遍引入纳米级高导热陶瓷粉体（如AlN、Al₂O₃、BN），并结合陶瓷化聚合物或聚酰亚胺改性基体，将导热系数提升至4-8W/m·K，甚至高端产品可达10W/m·K以上。
从热传导机理看，傅里叶导热定律（Q = -λ×A×ΔT/Δx） 清晰揭示了超薄化的价值：厚度Δx减小40%（从1.6mm到1.0mm），相同导热系数λ下热流密度Q大幅增加。同时，纳米填料的高体积分数（可达70%-80%）显著降低界面热阻，整体垂直热阻可降至0.3-0.5K/W（每平方英寸）。实测对比实验显示，在50W COB LED负载下，超薄1.0mm铝基板芯片结温比传统1.6mm方案低12-18℃，热扩散半径扩大30%，有效避免热点集中。
电气性能同样严苛：介质层虽仅30-50μm，却需承受≥3kV（AC）击穿电压和≥1kV/mm局部场强。这要求填料粒径控制在1-5μm以下，避免尖端放电，并通过真空脱泡与多层复合实现零缺陷介质。部分高端超薄1.0mm铝基板还引入表面改性剂，提升层间结合力至5B级（ASTM D3359标准），确保1500次-40℃至125℃热循环后无分层。
传统铝基板与超薄1.0mm方案的量化对比
为直观理解超薄1.0mm铝基板的优势，以下从多个维度进行对比（基于行业主流产品数据）：
• 厚度与重量：1.0mm vs 1.6mm，重量降低35%-40%（相同面积下）；
• 垂直热阻：0.3-0.5K/W vs 0.8-1.2K/W，结温降低10-18℃；
• 抗弯强度：约150-200MPa vs 250-300MPa（下降约30%，通过合金优化与筋条设计补偿）；
• 成本：初期高15%-25%，但规模化后已接近传统方案；
• 加工兼容性：SMT回流焊峰值温度可降10-15℃，减少焊点虚焊风险。
这些量化指标表明，超薄1.0mm铝基板并非简单“减薄”，而是材料与结构的系统性重构。
Mini/Micro LED显示领域：超薄铝基板推动显示技术边界拓展
Mini/Micro LED直显屏的超薄化需求极为迫切。传统RGB灯板+驱动板方案总厚常超15mm，而超薄1.0mm铝基板将灯板厚度压缩至2.0-2.5mm，支持P0.9-P0.4间距模组实现箱体总厚<10mm。
热管理层面，超薄MCPCB的低热阻直接抑制多芯片阵列的热串扰。详细热仿真显示，在3000nit亮度、P0.6间距下，传统方案中心灯珠结温可达135℃，而超薄1.0mm铝基板控制在115℃以内，光效提升8%-12%。实际量产案例中，某一线面板厂商在室内大屏项目中全面切换超薄铝基板，结果85℃高温连续运行2000小时，色坐标漂移Δu'v'<0.003，亮度衰减仅1.8%，远优于行业平均的4%-6%。这使得Mini LED铝基板在高端会议显示、虚拟制作摄影棚等场景中占据主导地位。
新能源汽车电子：极端工况下的轻量化与长寿命保障
新能源汽车电子系统对重量、振动与温循要求极高。超薄1.0mm铝基板在LED车灯、48V DCDC、OBC、电机控制器等领域实现25%-40%减重，直接贡献续航提升。
以ADB矩阵式前大灯为例，单模组功率常超100W，需在-40℃至105℃、随机振动10g环境下稳定工作。超薄1.0mm铝基板通过局部埋铜块（厚度可达300μm）与高导热介质结合，实现热扩散系数>150mm²/s。路测数据表明，搭载该方案的车灯在累计10万公里极端工况后，光通量维持率>97%，无分层或焊点失效。另一典型应用是车载充电机：超薄铝基板支持SiC MOSFET模块功率密度>25kW/L，开关频率提升至100kHz以上，效率达98.5%，同时表面温升控制在60℃以内。这正是汽车电子铝基板超薄化的核心价值——在轻量化与可靠性间找到最佳平衡。
5G通信与消费电子：高频高功率下的紧凑热管理
5G宏基站AAU、射频拉远单元以及消费级氮化镓快充，都面临空间与热流的双重压力。超薄1.0mm铝基板在这些场景中支持功率密度30-50W/cm²。

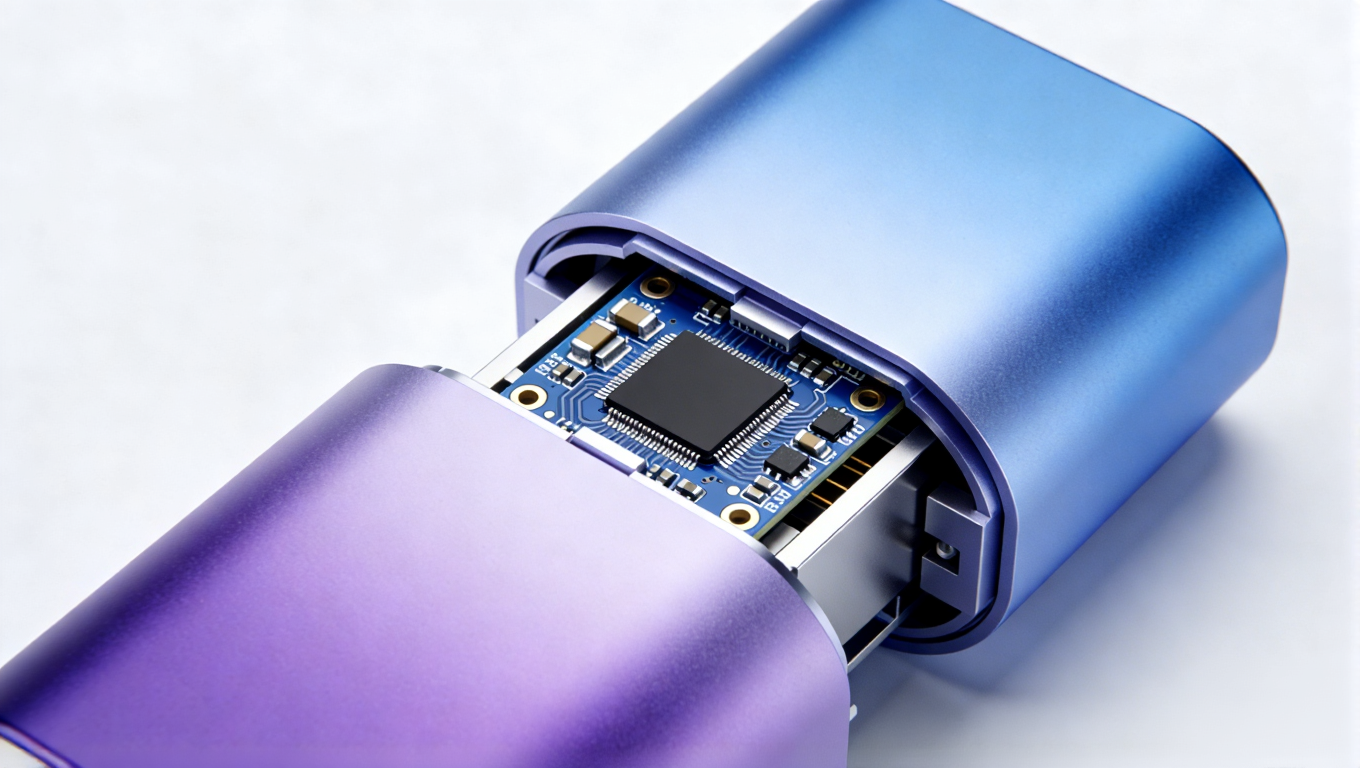

在GaN快充领域，120W适配器内部空间仅剩10-12mm高度。超薄MCPCB配合石墨烯辅助散热层，将热源到外壳热阻降至1.5K/W以下。实测对比显示，传统方案充电30分钟表面温度78℃，而超薄1.0mm铝基板降至68℃，充电速度提升5%-8%。在5G射频模块中，高导热铝基板确保PA器件在高频（sub-6GHz）下的热稳定性，降低噪声系数0.2-0.5dB，支持更高EIRP输出。
超薄1.0mm铝基板的制造工艺全流程解析与关键控制点
量产超薄1.0mm铝基板需攻克多项工艺瓶颈，以下为典型流程与控制要点：
1. 铝板预处理：选用6061-T6或专用高平整度合金，表面粗糙度Ra<0.4μm，经阳极氧化+化学钝化，形成10-20μm复合界面层，提升结合力至GT0级；
2. 导热介质制备：纳米填料分散+真空脱泡，确保胶体黏度稳定，填料沉降率<1%；

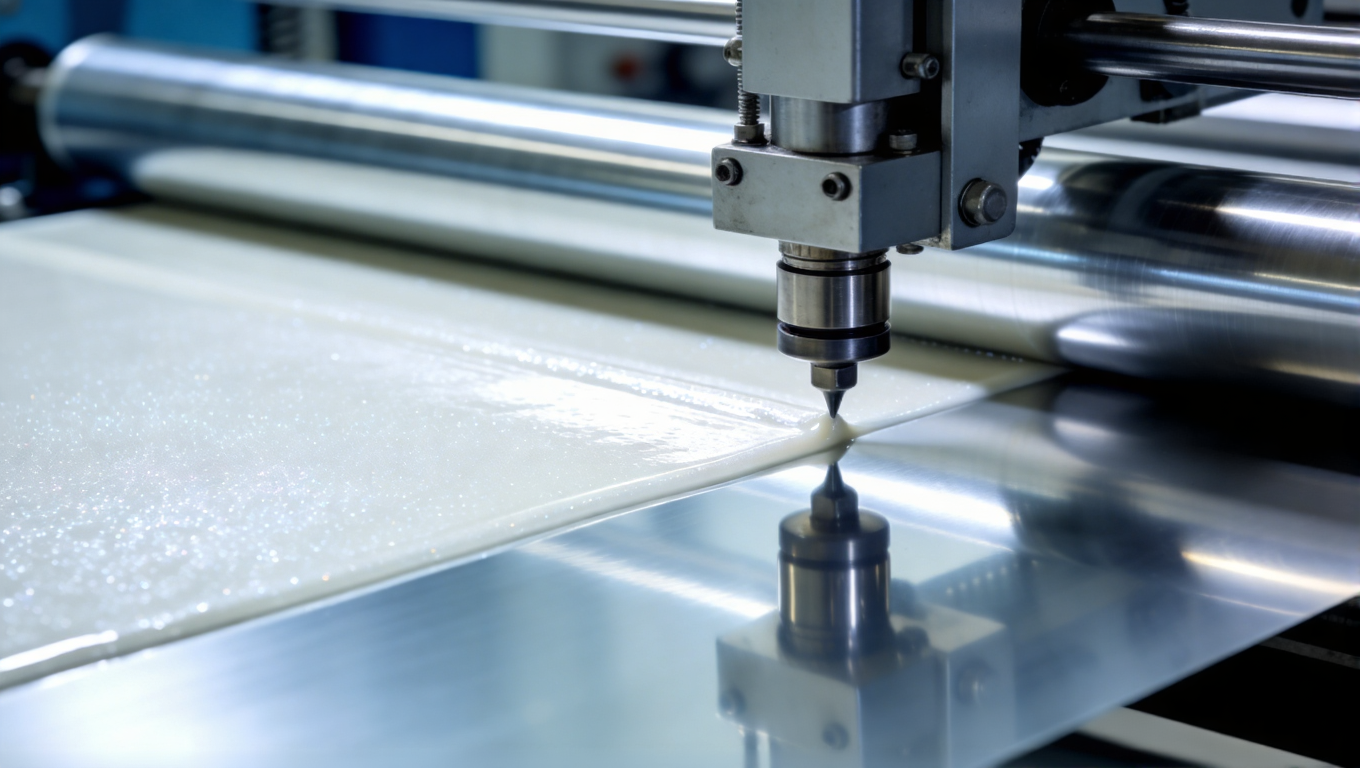

3. 超薄涂布：槽模涂布机精度±2μm，将介质层控制在35±3μm，无橘皮与针孔；
4. 线路制作：干膜光刻+精密蚀刻，线宽/间距可达50/50μm，支持高密度SMT；
5. 真空压合与固化：多段梯度升温（80℃→150℃→180℃）+高压（>20kg/cm²）压合，避免内应力与翘曲；
6. 后加工：CNC铣形+激光钻孔（孔径≥0.2mm）+等离子清洗+化学镀镍金，确保孔金属化电阻<10mΩ；
7. 质量检测：X-ray气泡检测、热阻测试（ASTM D5470）、热循环可靠性验证。
这些工艺的集成优化，已将超薄铝基板直通良率提升至97%以上，单片成本控制在传统产品的1.2倍以内。
挑战与解决方案：超薄化带来的权衡与技术应对
超薄化并非无代价：抗弯强度下降、翘曲风险增加、加工难度提升。为此，行业采用以下应对策略：
• 合金优化与结构补偿：引入预应力铝板或背面筋条设计，抗弯强度恢复至200MPa以上；
• 热膨胀匹配：介质层CTE控制在20-30ppm/℃，与铝板（23ppm/℃）高度匹配，减少热应力；
• 专用治具与温和焊接：回流焊采用双峰曲线，峰值<245℃，配合氮气保护，焊点可靠性提升30%。
未来发展趋势：从1.0mm向亚毫米级演进与新材料融合
随着SiC/GaN器件功率密度突破100W/mm²，1.0mm厚度正成为铝基板新基准。更薄的0.8mm-0.6mm方案已在验证中，未来可能融合：
• 铜-铝复合基板（IMC界面键合）；
• 直接键合陶瓷介质（DBC-like）；
• 石墨烯/碳纳米管辅助层，进一步推高导热系数至15W/m·K。
超薄1.0mm铝基板已不止于一种产品，而是热管理领域的技术平台。它通过材料创新、工艺精进与应用深度融合，推动电子系统向更高功率、更轻薄、更可靠的方向持续演进。
