LED 照明的 “长寿” 与 “高亮” 背后，藏着一个核心矛盾：LED 器件仅 15%-25% 的电能转化为光能，其余大部分转化为热量，而结温每升高 10℃，LED 寿命就会缩短 50%。传统 FR4 基板因导热系数仅 0.3W/m・K，无法及时导出热量，导致大功率 LED 频繁出现光衰、色偏甚至失效。而铝基板凭借 “低热阻、高导热、强适配” 的特性，成为破解 LED 散热难题的关键载体。本文从技术原理、场景适配、工艺设计到问题解决，全面拆解铝基板在 LED 领域的应用逻辑，为灯具设计与生产提供可落地的技术方案。
一、为什么 LED 必须选铝基板？—— 散热刚需与技术优势解析
铝基板并非简单的 “金属基底电路板”，其三层复合结构（铜箔线路层 + 导热绝缘层 + 铝基支撑层）形成了高效的 “热传导通道”，完美匹配 LED 的散热需求。
1. LED 的 “热死亡” 危机：传统基板的性能瓶颈
LED 的可靠性完全依赖 “结温控制”—— 当单颗 LED 功率超过 1W 时，结温若超过 85℃，光通量会下降 30% 以上，寿命从 5 万小时骤减至 1 万小时。传统基板根本无法应对这一挑战：
• FR4 基板：导热系数仅 0.3W/m・K，热量淤积在 LED 芯片下方，某 3W LED 射灯用 FR4 基板时，结温高达 110℃，点亮 3000 小时后光衰达 45%；
• 陶瓷基板：导热系数虽高（200W/m・K 以上），但成本是铝基板的 5-8 倍，且脆性大易断裂，无法用于大面积灯具；
• 柔性基板：机械性能优异，但导热系数不足 1W/m・K，仅适用于小功率指示灯，无法承载 3W 以上 LED。
2. 铝基板的 “三维优势”：散热、可靠、适配
铝基板通过结构设计与材料特性，精准解决 LED 的核心痛点：
• 高效散热：铝基支撑层（1060/5052 铝合金）导热系数达 200W/m・K，配合陶瓷填充的绝缘层（导热系数 2.0-3.0W/m・K），可将 LED 结温降低 15-20℃。某 50W LED 路灯测试显示，用铝基板后结温从 92℃降至 75℃，寿命从 3 万小时延长至 5 万小时；
• 结构可靠：铝基板的热膨胀系数（CTE 约 23×10⁻⁶/℃）与 LED 芯片（6-8×10⁻⁶/℃）更接近，比 FR4 基板减少 40% 的热应力，焊点开裂率从 8% 降至 0.5%；
• 场景适配：铝基板厚度可定制（0.5-3.0mm），表面可做阳极氧化、喷塑等处理，既能满足室内灯具的轻薄需求，也能适应户外的耐候性要求。
二、场景化适配：不同 LED 灯具的铝基板选型与设计方案
铝基板的应用核心是 “按需匹配”—— 从室内磁吸灯到户外路灯，从汽车大灯到景观洗墙灯，不同场景对铝基板的导热、耐候、尺寸要求截然不同。以下结合实际案例拆解四大典型场景的适配逻辑。
1. 户外 LED 路灯：高导热 + 耐候的双重保障
路灯 LED 功率通常为 30-150W，且长期暴露在风雨、高温、低温环境中，对铝基板的散热与绝缘可靠性要求极高。
• 选型关键：
◦ 铝基材质选 5052 铝合金（抗腐蚀性能优于 1060 纯铝），厚度 1.5-2.0mm；
◦ 绝缘层用陶瓷填充环氧树脂（导热系数≥2.5W/m・K），击穿电压≥4kV，避免雨天漏电；
◦ 表面处理采用阳极氧化 + 喷塑，形成双层防护，耐盐雾测试达 500 小时以上。
• 案例效果：某市政路灯项目原用 FR4 基板，LED 光衰率 1 年达 25%；改用上述铝基板方案后，结温稳定在 72℃，1 年光衰率降至 8%，维护成本降低 60%。

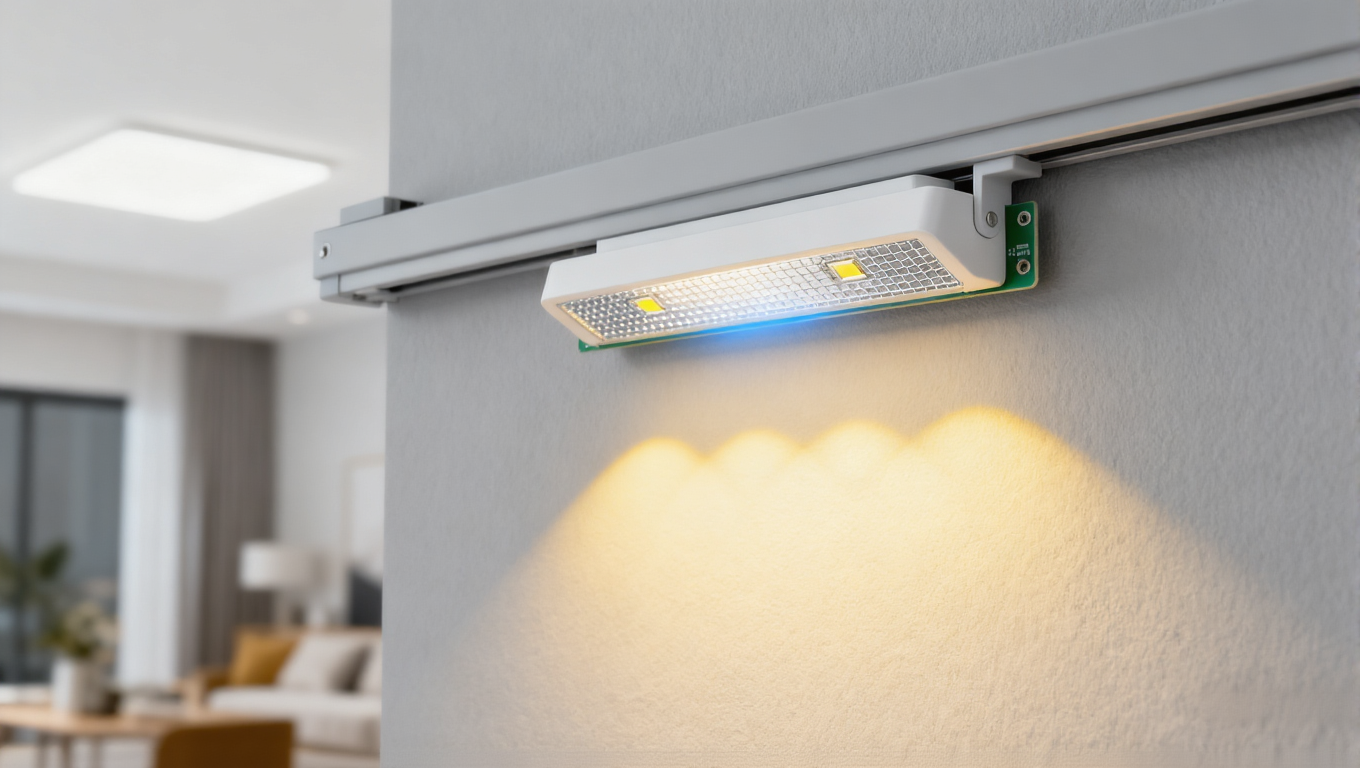

2. 室内 LED 磁吸灯：轻薄 + 集成的设计突破
磁吸灯、轨道灯等室内灯具追求 “超薄体积” 与 “模块化安装”，铝基板需兼顾散热与结构紧凑性。
• 选型关键：
◦ 采用 0.5-1.0mm 超薄铝基板，绝缘层厚度 50-75μm（公差 ±2μm），整体厚度控制在 1.2mm 以内；
◦ 铜箔选 1-2oz 厚，设计 “网格状接地层”，既降低线路压降，又扩大热扩散面积；
◦ 集成化设计：将 LED 驱动信号与供电线路共板布局，取消额外排线，通过弹片连接实现快速拼接。
• 案例效果：某家居照明厂商的 12W 磁吸灯，用超薄铝基板后厚度从 2.5mm 减至 1.0mm，安装适配性提升，同时结温控制在 68℃，光效从 100lm/W 提升至 115lm/W。
3. 汽车 LED 大灯：宽温 + 抗振的可靠性设计
汽车大灯 LED（功率 20-50W）需承受 - 40℃~125℃的宽温循环和 50G 的振动冲击，铝基板的热匹配性与机械强度是核心。
• 选型关键：
◦ 铝基材质选 6061 铝合金（抗拉强度≥200MPa），配合 “绝缘层 - 铜箔 - 铝基” CTE 匹配设计，减少热循环应力；
◦ 采用 “热过孔阵列” 技术：在 LED 焊盘下方密集布置直径 0.3mm、间距 1mm 的热过孔，填充铜浆后垂直导热效率提升 30%；
◦ 加工时用数控铣床精准切割外形，避免冲压导致的铝层变形，边缘公差控制在 ±0.05mm。
• 案例效果：某车企 LED 大灯用该方案后，经 1000 次冷热循环测试无焊点开裂，振动测试后光通量衰减仅 2%，远超行业标准。
4. 景观 LED 洗墙灯：长条形 + 防水的工艺适配
洗墙灯多为 1-2 米长条形结构，LED 密集排列（间距 3-5mm），且需 IP67 防水等级，铝基板易出现 “局部过热” 与 “边缘密封失效” 问题。
• 选型关键：
◦ 采用 “分段式铝基板” 设计：每 50cm 为一段，减少长板翘曲，同时在段间预留散热间隙；
◦ 绝缘层选耐水聚酯树脂，表面涂覆三防漆（耐湿热等级 IPX7），避免水汽渗入导致短路；
◦ 背面贴合铝制散热齿，散热面积比平板铝基板增加 2 倍，单颗 1W LED 的结温可控制在 70℃以内。
• 案例效果：某文旅项目的洗墙灯用该方案后，在南方梅雨季节连续运行 6 个月无故障，光色一致性达 98%，远超传统方案的 85%。
三、铝基板 LED 应用的核心工艺：从材料到加工的全流程控制
铝基板的性能发挥，依赖 “材料选型 - 布局设计 - 加工工艺” 的全链条优化。任何一个环节的疏漏，都会导致散热失效或可靠性下降。
1. 材料选型：三大核心层的参数匹配
铝基板的性能由三层材料共同决定，需根据 LED 功率与环境精准组合：
层级 | 核心参数要求 | 选型建议（按 LED 功率划分） |
铝基支撑层 | 导热系数、抗腐蚀、机械强度 | 小功率（<1W）：1060 纯铝；大功率（1-50W）：5052/6061 铝合金 |
导热绝缘层 | 导热系数≥1.5W/m・K，击穿电压≥2.5kV | 中低功率：环氧树脂；高功率 / 户外：陶瓷填充环氧树脂 |
铜箔线路层 | 厚度、附着力（剥离强度≥1.5N/mm） | 小功率：1oz；大功率（>10W）：2-3oz |
2. 布局设计：降低热阻的 4 个关键技巧
合理的 PCB 布局可使铝基板散热效率提升 20%-30%，工程师需重点关注：
• 热岛集中设计：将所有 LED 芯片集中布置在铝基板中心区域，避免分散散热导致的局部过热；
• 铜箔开窗优化：在 LED 焊盘周围设计 “放射状” 开窗铜箔，扩大热传导面积，某测试显示可使结温降低 5-8℃；
• 驱动电路分离：将 LED 驱动芯片（如恒流 IC）与 LED 阵列分开布局，间距≥10mm，避免热量叠加；
• 接地层辅助散热：采用全板覆盖的接地铜箔，利用铜箔的导热性辅助扩散热量，尤其适合小尺寸灯具。
3. 加工工艺：避免性能损耗的实操要点
铝基板的金属特性决定了其加工工艺与 FR4 基板差异显著，以下是易出错环节的控制方案：
• 钻孔工艺：需用硬质合金钻头，转速控制在 15000-30000rpm，进给率 50-100mm/min，每钻 500 孔更换钻头，避免孔壁毛刺导致绝缘不良；
• 压合工艺：温度精准控制在 170℃±5℃，压力均匀性偏差 < 5%，确保绝缘层完全固化，分层概率从 35% 降至 5%；
• 表面处理：优先选 OSP 或化学镍金工艺，慎用电镀（易导致铝基腐蚀），镍金层厚度控制在 3-5μm，保证焊接可靠性；
• 质量检测：每批次抽取 10 块样品做热阻测试（要求 < 1.0℃・in²/W）和绝缘击穿测试，用 X 射线检测绝缘层是否混入金属杂质。
四、常见问题与解决方案：铝基板 LED 应用的避坑指南
在量产过程中，铝基板常因材料、设计或工艺问题导致 LED 故障，以下是四大典型问题的根源与解决策略。
1. 问题 1：LED 光衰过快（1000 小时光衰 > 15%）
• 根源分析：① 铝基板导热系数不足（<1.5W/m・K），结温过高；② 绝缘层热阻大，热量无法传导至铝基；③ LED 间距过小（<2mm），热叠加严重。
• 解决方案：
◦ 升级绝缘层为陶瓷填充型（导热系数≥2.5W/m・K），铝基厚度从 1.0mm 增至 1.5mm；
◦ 重新布局 LED 间距至 3mm 以上，在密集区域增加散热过孔；
◦ 背面贴合石墨导热片，进一步降低热阻。
• 案例效果：某 LED 筒灯项目调整后，1000 小时光衰从 22% 降至 7%，满足一级能效标准。
2. 问题 2：绝缘层击穿（高压测试时出现短路）
• 根源分析：① 绝缘层厚度不均（偏差 >±30μm）；② 生产过程混入铝屑、铜粉等杂质；③ 绝缘材料耐温性不足，长期高温老化。
• 解决方案：
◦ 采用高精度涂胶设备，将绝缘层厚度偏差控制在 ±10μm 以内；
◦ 生产车间引入自动清洁系统，压合前用 X 光检测绝缘层杂质；
◦ 选用耐 140℃高温的聚酰亚胺绝缘层，替代普通环氧树脂。
• 案例效果：某户外投光灯项目整改后，绝缘击穿率从 25% 降至 0.3%，通过 3kV 高压测试。
3. 问题 3：铜箔剥离（焊接后线路翘起）
• 根源分析：① 铜箔表面粗糙度过低（Ra<0.5μm），附着力不足；② 压合温度不足，绝缘层固化不完全；③ 热循环导致铝基与铜箔 CTE 失配。
• 解决方案：
◦ 铜箔表面做喷砂处理，将粗糙度提升至 Ra≥0.8μm，剥离强度从 8N/cm 增至 18N/cm；
◦ 优化压合工艺：温度 170℃、压力 200psi、时间 60 分钟，确保绝缘层完全固化；
◦ 选用 CTE 适配的中间层材料，减少热应力积累。
• 案例效果：某 LED 灯条项目调整后，铜箔剥离率从 12% 降至 0.5%，通过 200 次热冲击测试。
4. 问题 4：铝基板翘曲（影响灯具组装）
• 根源分析：① 铝基与铜箔厚度配比失衡（如 3oz 铜箔配 0.5mm 铝基）；② 加工时冷却速度过快，应力未释放；③ 长板未做分段设计。
• 解决方案：
◦ 按 “铜箔厚度 ×5≤铝基厚度” 原则配比，如 2oz 铜箔配≥1.0mm 铝基；
◦ 加工后采用阶梯式冷却（80℃→50℃→室温），释放内部应力；
◦ 长度超过 1 米的基板采用分段设计，段间预留 0.5mm 间隙。
• 案例效果：某长条形 LED 面板灯项目整改后，基板翘曲度从 1.2% 降至 0.3%，组装良率从 88% 提升至 99%。
