在数据中心与人工智能算力需求呈指数级增长的今天，光通信模块正经历从可插拔向更先进封装形态的深刻变革。共封装光学（CPO）技术，作为这场变革的前沿，将光引擎与计算芯片（如ASIC、Switch）的距离拉近至毫米级，从而带来带宽、功耗和密度的革命性优势。然而，这一集成度的飞跃，也将承载其电气互联的印刷电路板（PCB）推向了设计复杂度的巅峰。CPO光模块的PCB，已不再是简单的连接载体，而是决定系统性能、可靠性与成本的关键枢纽。
一、 CPO技术范式转移带来的PCB设计根本挑战
传统可插拔光模块的PCB设计相对独立，其与系统主板通过连接器接口，设计边界清晰。CPO则彻底打破了这一界限。光引擎（可能包含激光器、调制器、光探测器、驱动芯片、跨阻放大器等）通过高密度互连技术与计算芯片封装在同一基板或邻近位置上，其间的PCB或类PCB互连结构需要承担前所未有的重任：
1. 极端信号完整性（SI）要求：数据传输速率向1.6Tbps及以上迈进，电通道的损耗、串扰、反射和抖动容限变得极其苛刻。CPO架构下的电链路更短，但带宽密度更高，对PCB的损耗（Insertion Loss）、阻抗一致性、差分对间及通道间串扰（NEXT/FEXT）的控制提出了近乎极限的要求。
2. 超高密度互连（HDI）需求：在有限空间内集成数十乃至数百个高速通道，要求PCB必须采用高阶HDI技术，如更小的线宽/线距、更多的微盲孔叠层（Any-layer HDI）、埋入式元件等，以实现高引脚数BGA或阵列扇出。
3. 严峻的电源完整性（PI）挑战：计算芯片与光引擎芯片同时工作，瞬间电流巨大且动态变化剧烈。为高速SerDes和激光器驱动电路提供超低噪声、超快响应的纯净电源，要求PCB的电源分配网络（PDN）设计具备极低的阻抗和优异的去耦性能。
4. 复杂的热管理与机械应力：CPO封装体功率密度高，PCB作为主要散热路径之一，其热导率、层叠结构的热膨胀系数（CTE）匹配性至关重要。同时，PCB需能承受封装、组装及工作过程中的机械应力，确保长期可靠性。
5. 混合信号与光电协同设计：PCB上同时存在112Gbps+的高速数字信号、模拟射频信号（如用于激光器偏置）以及可能的光波导接口，混合信号隔离、接地策略和电磁兼容性（EMC）设计复杂度陡增。
二、 CPO光模块PCB设计的五大核心支柱
面对上述挑战，成功的CPO光模块PCB设计必须构建在以下五大核心支柱之上。
支柱一：材料科学的选择与层叠架构

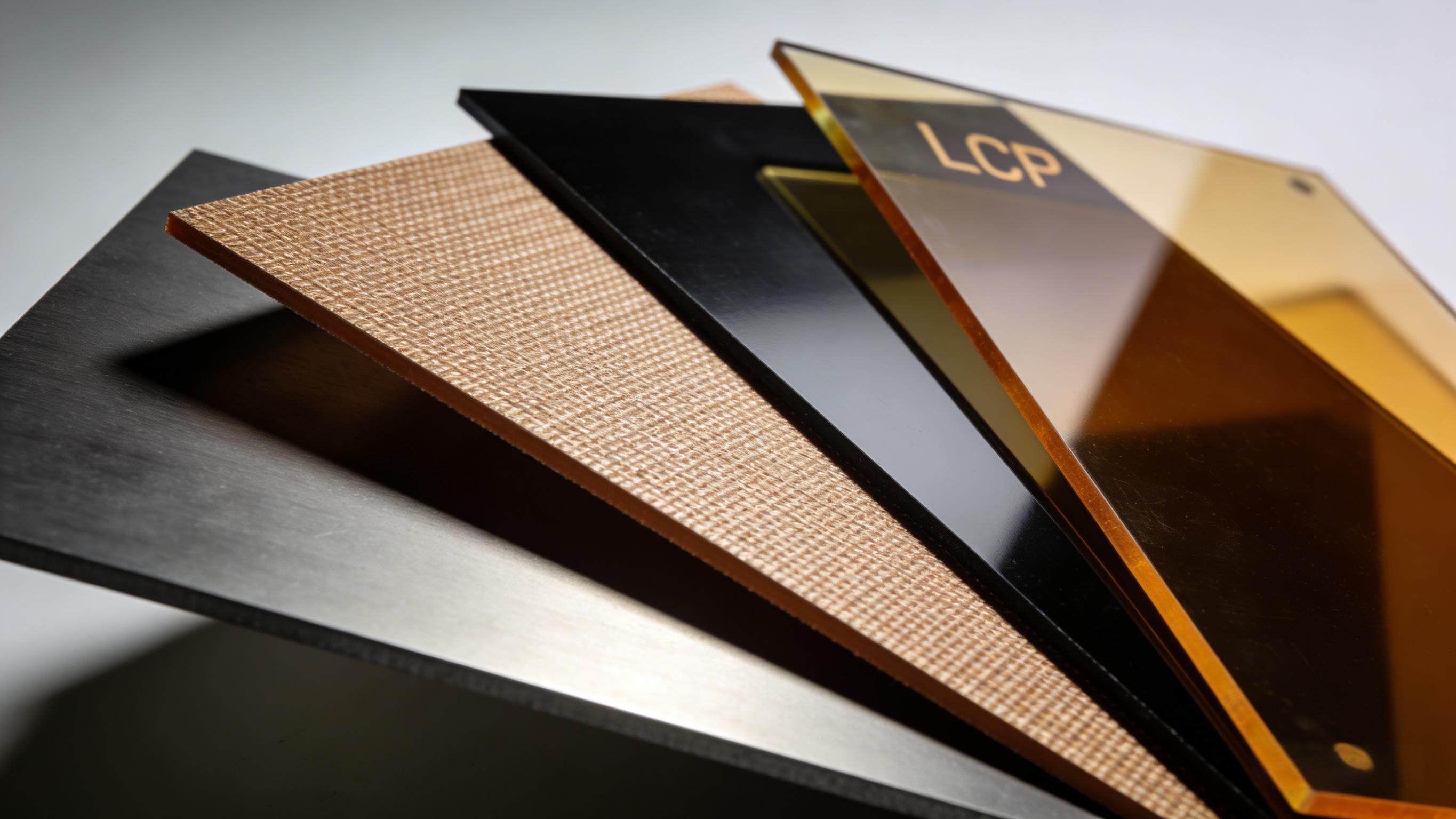

材料是性能的基石。对于112Gbps/PAM4及以上速率，低损耗（Low Dk， Low Df）板材成为不二之选，如松下MEGTRON系列、罗杰斯RO4000系列或更先进的改性聚酰亚胺/液晶聚合物（LCP）材料。选择时需综合考量：
• 损耗因子（Df）：在目标频段（如40GHz以上）的介质损耗。
• 介电常数（Dk）稳定性：随频率和温度的变化程度。
• 热可靠性：高TG值、耐CAF（导电阳极丝）性能。
• 可加工性：与HDI工艺的兼容性。
层叠设计需精密计算，以达成目标单端/差分阻抗（如85/100Ω），并为关键信号层提供完整的参考平面。采用“带状线”结构通常比“微带线”具有更好的SI性能和屏蔽效果。为优化PDN，可能需要多个专用电源层和地层，并采用薄介质层以降低平面阻抗。
支柱二：高速通道的布局布线艺术
布线是SI的最终体现。核心原则包括：
• 等长与相位匹配：对差分对内部以及多个并行通道间进行严格的等长设计，以最小化偏斜（Skew）。
• 规避不连续：优化过孔结构是关键。使用背钻（Stub Removal）消除残桩效应，采用微型孔或盘中孔（VIPPO）技术减少寄生电容电感。对关键信号，可能需采用差分过孔或椭圆焊盘优化。
• 串扰控制：遵循3W原则（线间距至少为线宽的3倍）是基础。在超高密度下，可能需要利用接地屏蔽过孔墙、正交走线层、以及仿真驱动的精确间距调整来隔离 aggressor 和 victim 通道。
• 损耗补偿：在通道损耗预算紧张时，需与芯片厂商协同，规划好在PCB、封装或芯片端进行均衡（如CTLE、FFE）的策略。PCB设计需确保通道响应平滑，避免谐振峰。
支柱三：电源完整性的精细化构建
PI是系统稳定的幕后保障。设计要点：
• 目标阻抗法：计算从DC到高频（如1GHz以上）的PDN目标阻抗，通常要求毫欧姆级别。
• 去耦网络：分层部署不同容值、封装尺寸的去耦电容，以覆盖宽频带。超小封装（如0201、01005）的电容需靠近芯片引脚放置，以优化高频响应。考虑使用埋入式电容材料，提供极其优异的超高频率（>500MHz）去耦能力。
• 电源分割与隔离：为噪声敏感电路（如PLL、VCO、激光驱动器）提供独立的电源域和隔离的接地区域，并通过适当的磁珠或滤波器进行连接。
支柱四：热-机械协同设计与仿真驱动
设计必须前置考虑热与机械影响：
• 热设计：利用高导热率的PCB材料（如某些含陶瓷填料的板材），合理布局热过孔阵列，将芯片产生的热量高效传导至散热器或外壳。热仿真需与电气仿真协同，评估温度梯度对信号损耗和时序的影响。
• 机械可靠性：PCB的CTE应尽量与所连接的封装基板、芯片以及散热材料匹配，减少热循环导致的焊点疲劳。对关键BGA区域，可能需要采用局部加强设计或选择性刚柔结合板。
支柱五：可制造性设计（DFM）与测试策略
再优秀的设计也必须能制造、可测试：
• 与板厂紧密协作：早期介入，明确HDI工艺能力（最小线宽/间距、孔径、对准精度等）、材料 availability 和加工流程。
• 测试点与诊断：预留必要的测试点，用于信号探测、电源监控和故障诊断。考虑边界扫描（JTAG）或内置自测试（BIST）电路的支持。
• 光电对准考虑：如果PCB涉及与外部光纤或板上波导的耦合，需为光学对准结构（如V型槽、对准孔）提供高精度的机械定位和稳定支撑。
三、 设计流程与工具链的演进
传统的线性PCB设计流程已无法胜任CPO项目。必须采用协同设计与仿真驱动的迭代流程：
1. 系统级协同：芯片、封装、PCB和系统散热团队从概念阶段就需共同制定互连架构、功耗预算和热预算。
2. 前仿真与签核：在布局前，利用电磁场（EM）仿真工具对关键通道的过孔、连接器模型进行建模，预测性能，指导布局规则制定。
3. 布局中迭代：布局过程中，实时进行快速的SI/PI和热仿真检查，及时调整。
4. 后仿真验证：布局布线完成后，提取整个通道的完整S参数模型，进行时域仿真（如眼图、浴盆曲线分析），确保满足误码率（BER）要求。同时进行全面的PI和热仿真。
5. 设计规则自动检查（DRC）：建立超越常规的、针对高速、高密度、混合信号的增强型DRC规则库。
结语
CPO光模块的PCB设计，是一场在材料学、电磁学、热力学和精密制造交叉领域的深度跋涉。它要求设计工程师从传统的“连接实现者”转变为“系统性能共同定义者”。成功的关键在于深刻理解CPO技术的核心诉求，掌握先进的设计方法与仿真工具，并在材料、工艺和系统架构的约束中寻求最优解。随着CPO技术从前沿探索走向规模商用，其PCB设计的最佳实践将成为下一代光互连设备竞争力的重要分水岭。
