在一间恒温23±2℃、恒湿45±10%的SMT无尘车间里，技术员熟练地将一块薄如蝉翼的不锈钢片固定在全自动锡膏印刷机的网框上，校准定位销确保与PCB板精准对齐。刮刀以60°倾角、50mm/s的速度轻轻划过钢网表面，粘度适中的4号锡膏顺着数百个微米级精密开孔精准落下，瞬间在PCB焊盘上形成厚度均匀、边缘锐利的锡膏层，厚度误差控制在±5μm以内。这块看似普通的不锈钢片，就是电路板钢网——它没有复杂的结构，却直接决定着后续元器件贴装、回流焊接的成败率，是SMT（表面贴装技术）工艺链条中不可或缺的“精度基石”。在高密度、高可靠性要求的现代电子制造中，从消费电子的手机主板到汽车电子的控制模块，再到航空航天的精密电路板，电路板钢网早已成为锡膏印刷工艺的核心工具，用微米级的开孔精度，铸就SMT贴装的完美起点。

电路板钢网的核心作用：锡膏印刷的“精度模板”

电路板钢网（也称为SMT钢网或PCB钢网），本质上是一块经过精密加工、表面布满规则开孔的不锈钢薄板，其核心材质以304或316不锈钢为主，厚度通常根据PCB板复杂度和元器件类型，选择0.08mm至0.2mm之间的规格——细间距元器件常用0.10~0.12mm厚度，大功率器件常用0.15~0.18mm厚度，超薄元器件则可选用0.08mm以下的超薄钢网。它的核心价值，在于通过表面与PCB焊盘一一对应的精密开孔，实现锡膏的精准分配与均匀涂布，为后续的元器件贴装和回流焊接提供稳定、可靠的基础。

锡膏印刷作为SMT贴装的第一道核心工序，其质量直接决定了焊点的可靠性和整板良率，而电路板钢网正是控制这一质量的关键。当锡膏被刮刀推过钢网表面时，只有通过这些预设开孔的锡膏才能沉积到PCB对应的焊盘上，形成厚度一致、形状规整的锡膏层：若开孔过大，沉积的锡膏过多，后续回流焊接时容易出现引脚之间的桥连短路；若开孔过小，锡膏不足，则会导致虚焊、冷焊，影响元器件与PCB的连接稳定性，严重时会造成整板报废。

随着电子元器件向小型化、高密度方向快速迭代，0402、0201甚至01005等超小尺寸元器件日益普及，BGA、QFN、CSP等细间距元器件广泛应用，对电路板钢网的精度要求也越来越严苛。一块优质的锡膏印刷钢网，能将锡膏释放率稳定控制在70%-90%之间，其中电铸钢网的锡膏释放率可高达95%以上，确保印刷后的锡膏形状饱满、边缘锐利、无拉尖、无残留，为后续的元器件贴装提供精准的定位支撑，最大限度降低焊接缺陷率。

电路板钢网的主要类型与适用场景

根据制作工艺、结构设计和应用需求的不同，电路板钢网可分为多种类型，每种类型在制作工艺、精度表现、成本投入上各有优势，适配不同的SMT生产场景。结合当前行业实际应用情况，以下是最常用的4种类型，详细拆解其特点与适用范围，为生产选型提供清晰参考。

1. 激光钢网：当前主流选择，适配绝大多数SMT场景

激光钢网是目前市场上应用最广泛的类型，占据市场份额90%以上，其核心制作工艺是通过高精度光纤激光器，在不锈钢薄板上切割出与PCB焊盘对应的开孔，切割完成后再经过电化学抛光处理，去除孔壁毛刺，提升孔壁光滑度。激光钢网的核心优势的是精度高、制作周期短、性价比高，能满足绝大多数SMT生产的需求。

从工艺细节来看，激光钢网采用高功率光纤激光器（功率通常在500W以上），配合自动光学定位系统，切割精度可达到±5μm，部分高端设备可实现±3μm的精度控制，开孔的垂直度高、尺寸一致性好；孔壁经过电化学抛光后，表面粗糙度Ra可控制在0.5μm以下，有效提升锡膏释放率，减少锡膏残留。同时，激光钢网的制作周期短，常规规格的钢网从接收数据到成品交付，通常只需1-2天，能够快速响应小批量、多品种的生产需求。

适用场景：激光钢网的适配性极强，无论是消费电子、工业控制、通讯设备，还是汽车电子的常规产品，均可选用。尤其适合搭载BGA、QFN、QFP等细间距元器件的PCB板，因为其开孔锥度可通过激光参数精准控制（通常为1~5°），能有效提升锡膏释放效果，避免出现锡膏不足或残留问题。此外，对于需要快速迭代、批量适中的生产订单，激光钢网是性价比最优的选择。

2. 阶梯钢网：解决混合组装板的锡膏量差异需求

阶梯钢网是一种特殊结构的钢网，其核心特点是在同一块钢网上，通过局部减薄（STEP-DOWN）或局部增厚（STEP-UP）处理，形成不同厚度的区域，从而满足同一块PCB板上不同元器件对锡膏量的差异化需求。阶梯钢网的制作工艺通常是在激光切割的基础上，增加局部研磨或蚀刻工序，实现不同区域的厚度差异，阶梯深度通常控制在0.03-0.05mm。

在实际生产中，很多PCB板会采用混合组装工艺，同时搭载细间距精密元器件和大功率器件：细间距元器件（如0201、QFP）对锡膏量要求较少，过多的锡膏容易导致桥连；而大功率器件（如电源芯片、电阻）需要更多的锡膏来保证焊接强度和散热性能，锡膏不足会导致虚焊、发热异常。此时，阶梯钢网就能发挥其核心价值：细间距元器件区域采用减薄处理（如从0.15mm减薄至0.10mm），减少锡膏量；大功率器件区域保持原厚度或增厚，增加锡膏量，从而同时满足两种元器件的焊接需求。

适用场景：主要用于混合组装PCB板，尤其是同时搭载细间距精密元器件和大功率器件的场景，如电源电路板、汽车电子控制模块、工业电源模块等。阶梯钢网能有效解决同一块PCB上不同元器件对锡膏厚度需求不一致的问题，避免过量锡膏导致的短路风险和锡膏不足导致的焊接缺陷，提升整板良率。其缺点是制作工艺复杂、成本较高，制作周期通常为2-4天。

3. 电铸钢网：高精度首选，适配高端精密场景

电铸钢网是精度最高的一种钢网类型，其制作工艺与激光切割、蚀刻工艺完全不同，采用电化学沉积的方式，将镍离子沉积在预设的模具上，逐步形成带有精密开孔的钢网结构。电铸钢网的核心材质通常为高纯度镍合金，而非不锈钢，其孔壁极度光滑，表面粗糙度Ra可控制在0.1μm以下，锡膏释放率可达90%-98%，是超精细间距场景的最优选择。

电铸钢网的核心优势体现在精度和锡膏释放效果上：由于采用电化学沉积工艺，开孔的尺寸精度、位置精度极高，可实现±2μm的控制，能够适配0.3mm以下的超精细间距元器件；孔壁光滑无毛刺，锡膏与孔壁的附着力极小，锡膏释放顺畅，几乎不会出现锡膏残留问题，能最大限度保证焊点的一致性。此外，电铸钢网的耐用性极强，使用寿命可达10万次以上，远超激光钢网和蚀刻钢网。

适用场景：主要用于高端精密电子制造场景，如高端通信设备（5G基站、光模块）、医疗电子、航空航天电子、汽车电子高端产品等，尤其是搭载01005超小元器件、0.3mm以下细间距BGA/CSP元器件的PCB板。其缺点是制作工艺复杂、成本高（通常是激光钢网的2-3倍），制作周期长，通常需要5-7天，适合小批量、高要求的生产订单。

4. 化学蚀刻钢网：传统工艺，适配低要求场景

化学蚀刻钢网是最早应用的钢网制作工艺之一，其核心原理是通过化学蚀刻液（通常为氯化铁溶液），对不锈钢薄板进行腐蚀，形成与PCB焊盘对应的开孔。具体流程为：在不锈钢板表面涂布光刻胶，通过菲林曝光、显影，保护不需要蚀刻的区域，再将钢板放入蚀刻液中，腐蚀未被保护的部分，最终形成开孔。

化学蚀刻钢网的核心优势是成本低、制作流程相对简单，适合对精度要求不高的场景。但其缺点也十分明显：开孔呈双向锥形，孔壁粗糙，锡膏释放率较低，通常在60%-80%之间，容易出现锡膏残留问题；精度较差，尺寸误差通常在±10μm以上，无法适配细间距元器件；耐用性较差，使用寿命通常在3万次以下，长时间使用后容易出现开孔变形、锈蚀等问题。

适用场景：目前已较少用于高端精密生产，主要适配低要求、低成本的电子制造场景，如玩具电路板、简易小家电电路板、低端消费电子配件等，尤其是对元器件精度要求低、开孔尺寸较大的场景。此外，化学蚀刻钢网也可用于一些需要抄板及菲林存档的需求，制作周期通常为1-3天。

四种钢网类型核心参数对比表

钢网制作工艺详解：从数据到成品的全流程把控

一块优质的电路板钢网，并非简单的“开孔不锈钢板”，其诞生需要经过多道严苛的工序，从数据处理到出厂质检，每一个环节都直接影响钢网的精度和使用效果。尤其是激光钢网和电铸钢网，对设备精度、工艺参数和工程师经验的要求极高。下面以应用最广泛的激光钢网为例，详细拆解钢网制作的全流程，让大家全面了解精密钢网的诞生过程。

1. 数据处理：精准提取焊盘信息，筑牢精度基础

数据处理是钢网制作的第一步，也是确保钢网开孔与PCB焊盘精准对应的核心环节。首先，钢网制作厂家接收客户提供的PCB设计文件，通常为Gerber文件或ODB++数据，这两种文件包含了PCB板的所有设计信息，尤其是焊盘的位置、尺寸、间距等关键数据。

专业工程师会使用专用的设计软件（如Valor NPI、Cam350、Gerber Viewer等），对设计文件进行全面解析和检查，重点排查三大问题：一是焊盘数据是否完整，有无缺失、错误；二是焊盘位置是否存在偏移，间距是否合理；三是是否存在焊盘短路、开路等设计缺陷。同时，工程师会根据客户的生产需求，提取焊盘的核心参数，建立钢网开孔的基础数据模型，确保后续开孔设计与PCB焊盘完全匹配。

对于有特殊需求的客户，工程师还会结合客户提供的SMT生产参数（如锡膏类型、刮刀参数、印刷速度等），提前规划开孔设计方案，为后续的开孔优化做好准备。数据处理完成后，会生成一份数据检查报告，提交客户确认，确认无误后进入下一环节。

2. 开孔设计优化：工艺核心，决定锡膏印刷效果

开孔设计优化是钢网制作工艺中最关键的环节，也是体现厂家技术实力的核心所在。很多人误以为钢网开孔是简单的1:1复制PCB焊盘，实则不然——为了提升锡膏释放率、避免焊接缺陷，工程师需要根据元器件类型、锡膏特性、印刷参数等多种因素，对开孔的尺寸、形状、分布进行针对性优化。

不同类型的元器件，开孔设计的侧重点不同，以下是常见元器件的开孔优化技巧：

（1）细间距IC（如0.4mm pitch QFP）：这类元器件引脚间距小、焊盘窄，容易出现桥连短路，因此开孔宽度通常比焊盘窄5%-10%，一般控制在0.18-0.20mm，而开孔长度可适当延长0.05-0.10mm，以增加锡膏量，确保焊接强度；同时，将矩形开孔的四角圆角化（圆角半径0.03-0.05mm），避免锡膏在角落滞留。

（2）BGA球栅阵列：这类元器件为球形焊点，通常采用圆形开孔，开孔直径比PCB焊盘小0.02-0.05mm，比如PCB焊盘直径0.30mm时，开孔直径可设计为0.27-0.28mm，确保锡膏能够精准填充焊盘，同时避免锡膏过多溢出；对于超细间距BGA（0.3mm pitch以下），可采用椭圆形开孔，进一步提升锡膏释放率。

（3）大功率器件（如电源芯片、功率电阻）：这类元器件需要更多的锡膏来保证焊接强度和散热性能，因此开孔可适当放大10%-20%，或采用网格状开孔（网格间距0.05-0.10mm），既能增加锡膏量，又能避免锡膏堆积过多导致的短路。

（4）超小元器件（0201、01005）：这类元器件焊盘极小，开孔尺寸需严格控制，通常采用比焊盘略小的矩形开孔，面积比需大于0.7，同时选用更薄的钢网（0.08-0.10mm），确保锡膏能够顺利释放。

此外，工程师还会根据锡膏的类型（3号、4号、5号粉）调整开孔参数：细粉锡膏（4号、5号粉）流动性更好，但容易出现桥连，因此需要更小的开孔尺寸和更大的面积比；粗粉锡膏（3号粉）流动性较差，需要更大的开孔尺寸，确保锡膏能够顺利通过。同时，还会在钢网上添加支撑条（宽度0.10-0.15mm），防止钢网在使用过程中变形；设置定位孔（FIDUCIAL孔），通常为2-4个，直径1.0-1.5mm，确保钢网与PCB板精准对齐。

3. 材料选择：适配工艺需求，保障耐用性

钢网的材质选择，直接影响其精度、耐用性和锡膏释放效果。目前，钢网的核心材质主要为不锈钢，其中304不锈钢和316不锈钢应用最广泛，两种材质的差异如下：

（1）304不锈钢：性价比最高，应用最广泛，具有良好的耐腐蚀性、韧性和加工性能，硬度适中，适合激光切割和电化学抛光，能够满足绝大多数常规SMT生产的需求，是激光钢网的首选材质。

（2）316不锈钢：耐腐蚀性、耐高温性比304不锈钢更强，硬度更高，适合用于汽车电子、医疗电子等对环境要求严苛的场景，或长时间、高频率印刷的生产需求，但成本比304不锈钢高10%-20%。

除了材质选择，钢网的厚度也需要根据PCB板的复杂度和元器件类型进行匹配，具体参考如下：

 - 0.08mm以下：超薄钢网，适配01005超小元器件、0.3mm以下超细间距元器件；

 - 0.10-0.12mm：常规细间距钢网，适配0201、0402元器件、0.4-0.5mm pitch QFP/BGA；

 - 0.15-0.18mm：常规厚网，适配大功率器件、大尺寸焊盘；

 - 0.20mm以上：厚网，适配特殊大功率、大尺寸元器件，应用较少。

材料选择完成后，会对不锈钢薄板进行预处理，去除表面的油污、氧化层，确保后续激光切割和抛光工艺的顺利进行。

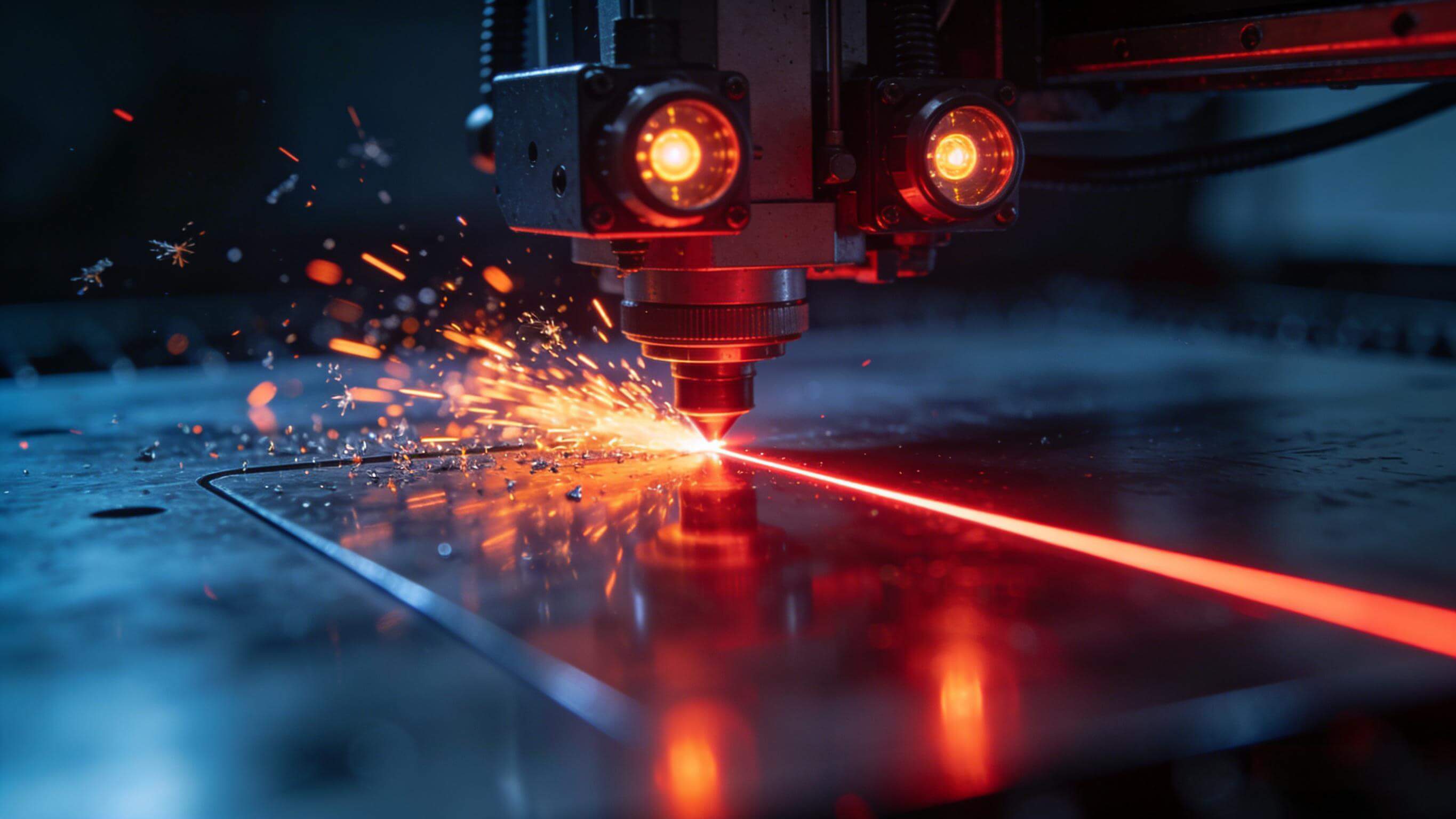

4. 激光切割：微米级精度，打造精准开孔

激光切割是激光钢网制作的核心工序，其精度直接决定钢网的最终质量。采用高功率光纤激光器，配合自动光学定位系统（AOI定位），将之前优化好的开孔设计数据导入切割设备，设备会自动定位不锈钢薄板的位置，按照预设路径进行精准切割。

激光切割的核心参数控制十分严苛：激光功率通常设置为300-500W，切割速度根据开孔尺寸调整，小尺寸开孔（≤0.2mm）切割速度为10-15mm/s，大尺寸开孔切割速度为20-30mm/s；切割焦点精准控制在不锈钢薄板表面，确保开孔的垂直度和尺寸精度；切割过程中，采用惰性气体（如氮气）吹气保护，防止孔壁氧化，同时去除切割产生的金属粉尘和毛刺。

通过精准控制这些参数，激光切割的精度可达到±3-5μm，开孔的垂直度偏差≤0.005mm，确保每一个开孔的尺寸、位置都与设计数据完全一致。对于一块包含数万个开孔的精密钢网，切割过程通常需要数小时，设备会全程自动检测，及时排查切割偏差、漏切等问题。

5. 表面处理：优化孔壁性能，提升锡膏释放率

激光切割完成后，钢网的开孔壁会残留少量毛刺，表面粗糙度较高，容易导致锡膏残留，影响锡膏释放率。因此，需要对钢网进行表面处理，常用的处理方式有两种：

（1）电化学抛光：这是最常用的表面处理方式，将钢网放入专用的电化学抛光液中，通过施加12-15V的电压，对孔壁进行抛光处理，去除毛刺，降低表面粗糙度，使孔壁Ra≤0.5μm，变得光滑平整，从而减少锡膏与孔壁的附着力，提升锡膏释放率。电化学抛光的时间通常为5-8分钟，需要严格控制抛光液的浓度和温度，避免过度抛光导致开孔尺寸变大。

（2）纳米涂层处理：这是一种高端表面处理方式，在电化学抛光的基础上，在钢网表面和孔壁涂覆一层纳米离型涂层（如PTFE纳米涂层），进一步降低表面张力，使锡膏更容易脱离开孔，同时减少锡膏残留，延长钢网的使用寿命。纳米涂层钢网的锡膏释放率比普通抛光钢网高5%-10%，适合细间距、高要求的生产场景，但成本较高。

6. 张网与检测：确保钢网平整，排查质量缺陷

表面处理完成后，需要将加工好的不锈钢钢网片张紧在铝框上，这一工序称为张网。张网的质量直接影响钢网的平整度和使用效果，若张网张力不足，钢网容易在使用过程中变形，导致印刷偏差；若张力过大，可能会导致钢网断裂。

张网通常采用全自动张网机，将钢网片固定在铝框的四个边缘，通过液压系统均匀施加张力，张力值通常控制在25-35N/cm，不同厚度的钢网张力值略有差异：薄钢网（0.08-0.10mm）张力控制在25-30N/cm，厚钢网（0.15-0.18mm）张力控制在30-35N/cm。张网完成后，使用张力计检测钢网各个区域的张力，确保张力均匀，无明显偏差，然后用专用胶水将钢网片与铝框固定牢固，防止使用过程中松动。

张网完成后，进入检测环节，采用自动光学检测仪（AOI）对钢网进行全面检测，检测内容包括：所有开孔的尺寸、位置、形状是否符合设计要求；孔壁是否光滑，有无毛刺、堵塞；钢网表面是否有划痕、变形；定位孔的尺寸和位置是否精准。AOI检测的精度可达±2μm，能够快速排查出所有细微的质量缺陷，对于不合格的钢网，会进行返工处理，确保每一块钢网都符合质量标准。

7. 出厂质检：最终把关，确保交付质量

AOI检测合格后，进入出厂质检环节，这是钢网交付客户前的最后一道把关。工程师会抽取部分钢网进行实际锡膏印刷测试，使用客户指定的锡膏和PCB板，模拟实际生产场景，印刷后检测锡膏层的厚度、均匀度、锡膏释放率，排查是否存在锡膏不足、桥连、拉尖等问题。

同时，会为每一块钢网提供完整的检测报告，包括开孔数据报告、张力检测报告、AOI检测报告、锡膏印刷测试报告等，详细记录钢网的各项参数和质量情况，供客户验证。出厂质检合格后，对钢网进行清洁、包装，避免运输过程中受到损坏，然后交付客户使用。

整个钢网制作工艺对设备和经验要求极高，一块高品质激光钢网的开孔数量可达数万个，任意一个开孔的微小偏差都可能导致整板报废。因此，选择具备专业设备、丰富经验的钢网制作厂家，是确保钢网质量的关键。

钢网开孔设计的关键原则与实战技巧

钢网开孔设计是决定锡膏印刷效果的核心，也是钢网制作工艺的重中之重。行业内经过长期的实践总结，形成了一系列公认的核心设计原则，同时工程师在实战中也积累了大量的优化技巧，掌握这些原则和技巧，能够有效提升锡膏印刷质量，降低焊接缺陷率。

一、核心设计原则：面积比与宽厚比

面积比（Area Ratio）与宽厚比（Aspect Ratio）是钢网开孔设计的两大核心原则，也是判断锡膏释放效果的关键指标，无论何种类型的钢网、何种元器件，开孔设计都必须满足这两个指标的要求，否则会导致锡膏释放困难，出现锡膏不足、残留等问题。

1.  宽厚比：指钢网开孔的宽度与钢网厚度的比值，行业内公认的标准是宽厚比>1.5。宽厚比的核心作用是判断锡膏的流动性，若宽厚比过低（<1.5），锡膏在开孔内的附着力会大于脱模力，导致锡膏无法顺利脱离开孔，残留在孔壁上，进而导致PCB焊盘上锡膏不足，出现虚焊；若宽厚比过大（>2.5），则容易导致锡膏过多，出现桥连短路。

举个实际案例：若选用0.12mm厚度的钢网，开孔宽度设计为0.20mm，此时宽厚比=0.20/0.12≈1.67，大于1.5，能够实现良好的锡膏释放；若开孔宽度设计为0.15mm，宽厚比=0.15/0.12=1.25，小于1.5，锡膏释放会比较困难。

2.  面积比：指钢网开孔的面积与孔壁横截面积的比值，行业内公认的标准是面积比>0.66。面积比主要用于判断不规则开孔（如长方形、异形开孔）的锡膏释放效果，当开孔长度没有达到宽度的5倍时，应优先考虑面积比；当开孔长度达到宽度的5倍以上时，可优先考虑宽厚比（此时开孔可视为狭长型，宽厚比的影响更大）。

对于圆形开孔，面积比的计算方式为：（π×r²）/（π×d×t）= r/（2t）（其中r为开孔半径，d为开孔直径，t为钢网厚度）；对于矩形开孔，面积比的计算方式为：（长×宽）/（2×（长+宽）×t）。

例如：0.12mm厚度的钢网，圆形开孔直径0.24mm，此时面积比=（0.12）/（2×0.12）=0.5，小于0.66，锡膏释放困难；若将开孔直径调整为0.30mm，面积比=0.15/（2×0.12）=0.625，接近0.66，锡膏释放效果会明显改善；若开孔直径调整为0.32mm，面积比=0.16/（2×0.12）≈0.667，满足标准，锡膏释放顺畅。

二、开孔形状优化技巧

开孔形状的优化，核心是减少锡膏滞留，提升锡膏释放率，同时避免焊接缺陷，不同类型的开孔形状适配不同的元器件，以下是常见的开孔形状优化技巧：

1.  矩形开孔：主要用于QFP、SOP等引脚类元器件，优化重点是将四角圆角化，圆角半径通常为0.03-0.05mm。这样做的目的是避免锡膏在矩形的直角处滞留，同时减少应力集中，防止钢网开孔边缘磨损，提升钢网的使用寿命。

2.  圆形开孔：主要用于BGA、CSP等球形焊点元器件，圆形开孔的锡膏释放率比矩形开孔更稳定，能够确保锡膏均匀填充焊盘。对于超细间距BGA，可将圆形开孔改为椭圆形开孔（长轴比短轴大0.02-0.03mm），进一步提升锡膏释放率。

3.  家居形开孔：也称为“狗骨形开孔”，主要用于QFP引脚，其形状为中间宽、两端窄，类似家居的形状。这种开孔形状能够在保证锡膏量的同时，减少引脚之间的锡膏堆积，有效避免桥连短路，尤其适合0.4mm以下的细间距QFP。

4.  网格状开孔：主要用于大功率器件的大尺寸焊盘，将单个大开孔改为多个小网格开孔，网格间距通常为0.05-0.10mm。这种设计既能增加锡膏量，保证焊接强度和散热性能，又能避免锡膏堆积过多导致的短路，同时提升锡膏释放率。

三、阶梯钢网开孔设计细节

阶梯钢网的开孔设计，除了遵循上述核心原则，还需要重点关注阶梯处理的细节，避免因阶梯设计不当导致印刷缺陷：

1.  阶梯深度：阶梯深度通常控制在0.03-0.05mm，过深会导致锡膏量差异过大，过浅则无法满足不同元器件的锡膏量需求。例如，常规区域钢网厚度0.15mm，细间距区域减薄至0.10mm，阶梯深度为0.05mm，既能减少细间距区域的锡膏量，又能保证大功率区域的锡膏量。

2.  过渡区设计：在阶梯的过渡区域，需要设置缓冲带，缓冲带宽度通常为1-2mm，避免刮刀经过过渡区时压力突变，导致锡膏印刷厚度不均。缓冲带的厚度应逐步过渡，从一个阶梯厚度缓慢过渡到另一个阶梯厚度，减少应力集中。

3.  开孔分布：阶梯区域的开孔，应避免过于靠近过渡区，至少保持0.5mm的距离，防止过渡区的刮刀压力影响该区域的锡膏印刷效果。

四、防桥连设计技巧

桥连短路是锡膏印刷中最常见的缺陷之一，尤其是在细间距元器件区域，通过合理的开孔设计，能够有效预防桥连短路：

1.  控制开孔间距：细间距区域的开孔间距，应保持>0.1mm，若元器件引脚间距过小（如0.3mm以下），可适当减小开孔宽度，确保开孔之间有足够的间距，避免锡膏溢出后形成桥连。

2.  采用倒角设计：在细间距开孔的相邻边缘，采用倒角设计（倒角角度45°，倒角宽度0.02-0.03mm），减少锡膏在开孔边缘的堆积，避免锡膏溢出后形成桥连。

3.  减小开孔尺寸：对于容易出现桥连的区域，可将开孔宽度比常规尺寸再缩小2%-5%，减少锡膏量，同时确保面积比和宽厚比满足标准，避免因锡膏过多导致桥连。

五、实战调整技巧

在实际生产中，工程师需要根据锡膏类型、印刷设备参数等，对开孔设计进行灵活调整，以下是常见的实战调整技巧：

1.  按锡膏类型调整：3号粉锡膏（粗粉）流动性较差，需要更大的面积比（>0.7）和宽厚比（>1.6），可适当增大开孔尺寸；4号粉锡膏（中粉）流动性适中，按常规标准设计即可；5号粉锡膏（细粉）流动性较好，但容易出现桥连，需要更小的开孔尺寸和更大的面积比（>0.75），同时控制开孔间距。

2.  按印刷速度调整：印刷速度较快（>60mm/s）时，锡膏通过开孔的时间较短，需要更大的开孔尺寸和面积比，确保锡膏能够顺利通过；印刷速度较慢（<40mm/s）时，可适当减小开孔尺寸，避免锡膏过多。

3.  按刮刀压力调整：刮刀压力较大时，容易导致锡膏过多，可适当减小开孔尺寸；刮刀压力较小时，锡膏通过开孔的难度较大，可适当增大开孔尺寸或采用纳米涂层钢网。

锡膏印刷钢网的常见问题与解决方案

即使钢网的设计和制作完美无缺，在实际的锡膏印刷过程中，由于环境因素、设备参数、操作流程等多种变量的影响，仍可能出现各种问题，导致锡膏印刷质量下降，进而影响焊接效果。下面列举4种最常见的问题，详细分析其产生原因，并给出可落地的解决方案，帮助生产一线人员快速排查、解决问题。

1. 问题一：锡膏不足，焊盘上锡量过少

【现象】PCB焊盘上的锡膏层厚度不足，甚至部分焊盘没有锡膏，后续焊接时容易出现虚焊、冷焊，元器件无法牢固固定在PCB上。

【核心原因】经过长期实战总结，锡膏不足的原因主要有4点：一是钢网开孔的面积比或宽厚比低于标准值，锡膏释放困难，无法顺利脱离开孔；二是钢网孔壁粗糙，有毛刺或氧化层，锡膏与孔壁的附着力过大，导致锡膏残留；三是锡膏粘度太大，流动性差，无法顺利通过开孔；四是刮刀压力不足、印刷速度过快，锡膏没有足够的时间填充开孔。

【解决方案】针对不同的原因，可采取对应的解决措施，优先从钢网本身和锡膏参数入手，具体如下：

（1）优化钢网设计：若面积比或宽厚比低于标准值，需重新优化开孔尺寸，增大开孔宽度或直径，确保满足面积比>0.66、宽厚比>1.5的要求；若孔壁粗糙，可对钢网进行重新电化学抛光，去除毛刺，或更换为纳米涂层钢网、电铸钢网，提升孔壁光滑度。

（2）调整锡膏参数：检查锡膏的粘度和触变性，若粘度太大，可在锡膏中添加适量的稀释剂（按照锡膏厂家的要求添加，不可过量），降低粘度，提升流动性；同时，确保锡膏在有效期内使用，避免使用过期、结块的锡膏。

（3）优化印刷参数：适当增加刮刀压力（通常调整为0.1-0.2MPa），确保锡膏能够充分填充开孔；降低印刷速度（调整为30-50mm/s），给予锡膏足够的时间填充开孔；调整刮刀角度，最佳角度为60°，确保刮刀能够均匀刮过钢网表面，将锡膏压入开孔。

（4）加强钢网维护：定期清洁钢网，每印刷500-1000片PCB，对钢网进行一次彻底清洁，采用无尘布蘸取专用清洁剂，擦拭钢网两面，重点清理开孔内的残留锡膏，避免开孔堵塞。

2. 问题二：桥连短路，焊盘之间锡膏相连

【现象】PCB上相邻的焊盘之间，锡膏相互连接形成“桥状”，后续回流焊接时，会导致元器件引脚之间短路，造成整板报废，是锡膏印刷中最严重的缺陷之一。

【核心原因】桥连短路的核心原因是锡膏过多，主要有4点：一是钢网开孔尺寸过大，超出PCB焊盘范围，导致锡膏溢出；二是钢网厚度过厚，沉积的锡膏量过多；三是刮刀压力过大、印刷速度过慢，导致锡膏被过度挤压，溢出开孔；四是锡膏粘度太小，流动性太强，容易在印刷过程中溢出开孔。

【解决方案】核心是减少锡膏量，优化印刷参数，具体如下：

（1）优化钢网开孔：根据PCB焊盘尺寸，缩小钢网开孔宽度或直径，确保开孔不超出焊盘范围，同时确保面积比和宽厚比满足标准；对于细间距区域，可采用倒角或家居形开孔，减少锡膏堆积。

（2）调整钢网厚度：选用更薄的钢网，减少锡膏沉积量，例如将0.15mm厚度的钢网更换为0.12mm厚度，适合细间距元器件区域。

（3）优化印刷参数：减小刮刀压力，避免过度挤压锡膏；增加印刷速度，减少锡膏在开孔内的填充量；调整刮刀角度，保持60°最佳角度，避免刮刀与钢网表面过度接触。

（4）调整锡膏参数：若锡膏粘度太小，可适当增加锡膏的粘度（添加适量的增稠剂，按照厂家要求操作），降低流动性；同时，控制锡膏的温度，避免锡膏温度过高导致粘度下降。

（5）加强环境控制：控制车间湿度在35%-55%之间，若湿度过高，会导致锡膏吸水，流动性增加，容易出现溢出；湿度过低，会导致锡膏干燥，流动性下降，容易出现锡膏不足，需平衡车间湿度。

3. 问题三：拉尖现象，锡膏边缘出现尖刺

【现象】锡膏印刷后，焊盘边缘的锡膏出现“尖刺状”凸起，后续回流焊接时，容易导致桥连短路，或形成不良焊点，影响焊接可靠性。

【核心原因】拉尖现象的核心原因是锡膏粘附在钢网底部，当钢网与PCB分离时，锡膏被拉起，形成尖刺，主要有3点：一是钢网孔壁粗糙，锡膏与孔壁的附着力过大；二是钢网底部没有涂覆离型涂层，锡膏容易粘附；三是车间湿度过低，锡膏干燥过快，粘附力增加；四是钢网与PCB分离速度过慢，锡膏被过度拉伸。

【解决方案】核心是减少锡膏与钢网的附着力，优化分离参数，具体如下：

（1）优化钢网表面处理：更换为纳米涂层钢网或电铸钢网，提升孔壁光滑度，减少锡膏附着力；若使用普通激光钢网，可对钢网底部进行重新抛光处理，或涂覆一层临时离型剂。

（2）控制车间环境：将车间湿度控制在35%-55%之间，避免锡膏干燥过快，降低锡膏与钢网的附着力；同时，控制车间温度在23±2℃，避免温度过高或过低影响锡膏性能。

（3）优化印刷参数：加快钢网与PCB的分离速度，通常调整为5-10mm/s，避免锡膏被过度拉伸；同时，调整刮刀压力和速度，确保锡膏印刷均匀，避免锡膏过多或过少。

（4）加强钢网清洁：定期清洁钢网底部，去除残留的锡膏，避免锡膏干燥后粘附在钢网底部，导致拉尖现象。

4. 问题四：钢网变形，印刷精度下降

【现象】钢网使用一段时间后，出现松动、下垂、变形等情况，导致钢网开孔与PCB焊盘错位，锡膏印刷偏移，出现锡膏不足、桥连等缺陷，印刷精度大幅下降。

【核心原因】钢网变形的主要原因有3点：一是张网张力不足，钢网在使用过程中逐渐松动、下垂；二是长时间高频率使用，钢网的金属疲劳导致变形；三是操作不当，钢网受到挤压、碰撞，导致局部变形；四是存储不当，钢网平放时受到重物压迫，或折叠、弯曲存放。

【解决方案】核心是预防为主，定期维护，具体如下：

（1）选用高张力网框：采购钢网时，选用高张力铝框，确保张网张力达标（25-35N/cm），同时选用韧性好的304或316不锈钢材质，减少金属疲劳。

（2）定期检测张力：定期使用张力计检测钢网的张力，建议每印刷1000片PCB检测一次，若张力下降至标准值以下，可进行重新张网，调整张力；若钢网已出现明显变形，无法通过重新张网矫正，需及时更换钢网。

（3）规范操作流程：操作人员在安装、拆卸钢网时，动作要轻柔，避免挤压、碰撞钢网；印刷过程中，避免刮刀压力过大，导致钢网变形。

（4）规范存储方式：钢网不使用时，应平放存放，避免折叠、弯曲，不允许在钢网上放置重物；同时，将钢网存放在干燥、清洁的环境中，避免锈蚀、损坏。

此外，建议钢网印刷次数超过5000次后，进行一次全面检测，若出现明显磨损、变形，及时更换，避免影响印刷质量。对于高要求的生产场景，可适当缩短钢网的更换周期。

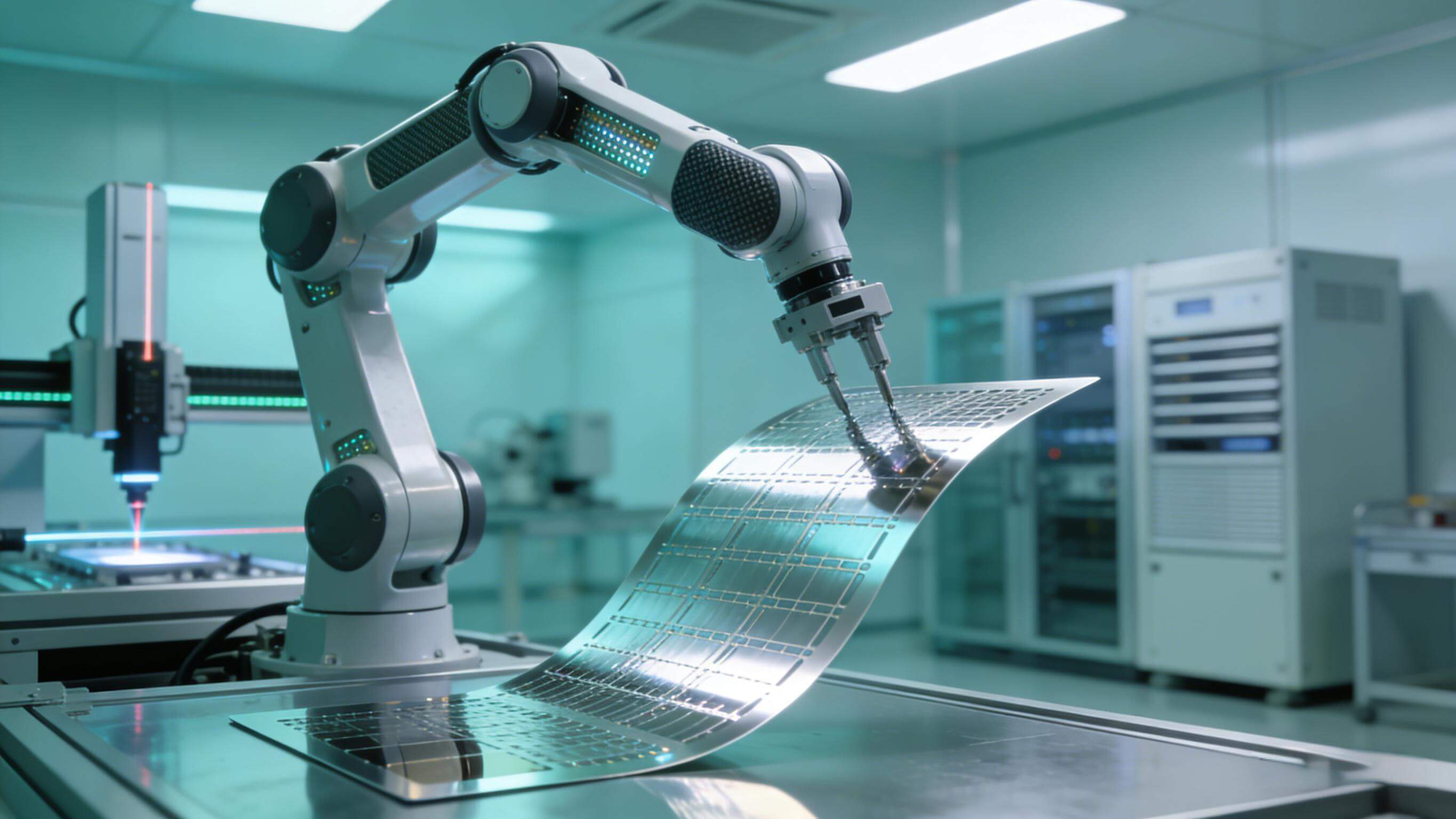

电路板钢网的未来发展趋势

随着5G、人工智能、汽车电子、物联网等新兴产业的快速发展，电子产品正朝着小型化、高密度、高可靠性、多功能的方向快速迭代，这也对SMT工艺提出了更高的要求，作为SMT工艺核心工具的电路板钢网，也正朝着更高精度、更耐用、更智能、更环保的方向演进，以适配新时代电子制造的严苛需求。

1. 超薄钢网成为主流，适配超小元器件

随着01005甚至008004等超小尺寸元器件的广泛应用，对钢网的厚度要求越来越薄，0.08mm以下的超薄钢网将成为未来的主流。超薄钢网能够有效提升细间距元器件的锡膏释放率，避免桥连短路，同时能够适配更密集的焊盘分布，满足电子产品小型化的需求。目前，行业内已能够量产0.06mm厚度的超薄钢网，其精度可达到±2μm，能够适配01005元器件的印刷需求。

为了提升超薄钢网的耐用性，厂家正在研发新型的超薄不锈钢材质，结合特殊的表面处理工艺，在保证超薄厚度的同时，提升钢网的韧性和耐磨性，减少变形和磨损。

2. 复合材料钢网兴起，提升耐用性和适配性

传统的不锈钢钢网虽然具备良好的耐腐蚀性和加工性能，但在某些特殊场景下仍存在不足，例如超薄钢网的韧性不足、电铸钢网的成本过高。因此，复合材料钢网正逐渐兴起，其核心是将不锈钢与聚合物、新型合金等材料结合，形成兼具多种优势的复合材料。

例如，不锈钢+聚酰亚胺复合材料钢网，兼具不锈钢的精度和聚酰亚胺的韧性，能够有效减少钢网变形，提升耐用性；新型合金钢网（如镍铬合金），具备更高的硬度和耐腐蚀性，适合汽车电子、医疗电子等对环境要求严苛的场景，使用寿命比传统不锈钢钢网长50%以上。

3. 智能设计软件普及

目前，钢网开孔设计主要依赖工程师的经验，人为误差较大，效率较低。未来，智能设计软件将逐渐普及，这类软件集成了AI算法，能够自动解析PCB设计文件，识别元器件类型和焊盘参数，结合锡膏特性、印刷设备参数等，自动优化开孔的尺寸、形状，减少人为误差。

与此同时，环保化、绿色化不再是行业口号，而是落地为具体的工艺革新——无氰抛光、可降解涂层材料的规模化应用，逐步替代传统高污染处理方式，配套废液循环回收系统，实现钢网生产全流程的低碳减排，贴合全球电子制造产业的绿色转型诉求。归根结底，电路板钢网作为SMT贴装工艺的“精度基石”，其每一次技术迭代，都与电子产业的升级深度绑定、同频共振。从传统蚀刻钢网的粗放生产到高端电铸钢网的精密智造，从人工凭经验优化开孔到AI算法自动适配参数，钢网的进化之路，本身就是电子制造精细化发展的缩影。未来，随着技术的不断突破，电路板钢网将持续突破精度与耐用性的技术桎梏，以超薄化、复合化、智能化为核心方向，适配5G、AI、汽车电子等新兴产业的多元化需求，在方寸薄板之上，以微米级匠心承载产业升级使命，守护每一块PCB板的焊接品质，成为电子制造行业高质量发展中不可或缺的核心支撑。
