刚挠结合板介电常数管控指南：破解高频场景下性能瓶颈的关键路径
高频技术迭代催生了刚挠结合板的广泛应用，从车载智能模块到便携式医疗设备，从5G射频组件到折叠终端，刚挠结合板的柔性布线与刚性支撑优势已成为设备小型化、集成化的核心支撑。但很多从业者在实操中会发现，同样的设计方案、同样的板材，最终产品的电性能却存在明显差异——核心症结，就藏在介电常数这一易被忽视的关键参数中。不同于普通刚性PCB或柔性FPC，刚挠结合板的刚柔复合结构，让介电常数的影响更复杂、管控难度更高，其波动不仅会影响信号传输质量，更会直接决定产品的合格率与使用寿命。
一、重新认知：刚挠结合板介电常数的核心特性
要做好刚挠结合板介电常数的管控，首先要跳出“单一介质”的认知误区——刚挠结合板是刚性区、柔性区、粘结层的复合结构，每一部分的介电材料特性不同，最终呈现的整体介电常数的稳定性，取决于各部分的匹配度与管控精度，这也是其与普通PCB介电常数管控的核心区别。
介电常数（Dk）作为衡量介电材料绝缘性能与电荷储存能力的核心指标，对刚挠结合板的作用贯穿全生命周期：它决定了信号传输的速度与损耗，影响着阻抗匹配的精度，更关联着板材的弯折可靠性与环境适应性。对于刚挠结合板而言，介电常数并非越低越好，而是需要根据应用场景，选择“适配性最优”的数值范围，并确保其在生产、使用过程中保持稳定，这是避免电性能隐患的基础。
结合行业实操经验，不同应用场景对刚挠结合板介电常数的要求存在明确差异，这也决定了材料选型的方向：高频高速场景（如5G毫米波模块、射频天线），需选用低介电常数（2.2-3.4）、低损耗的材料，优先保障信号传输效率；常规消费电子场景（如普通折叠手机、智能手环），介电常数控制在3.4-3.8即可，兼顾性能与成本；高温恶劣场景（如车载发动机舱、工业传感器），需优先考虑介电常数的稳定性，数值控制在3.0-3.5，同时要求材料具备优异的耐高温、抗潮湿性能。
需要特别注意的是，刚挠结合板的介电常数是“整体等效值”，并非单一材料的介电常数。刚性区常用的FR-4、柔性区常用的PI、粘结层常用的半固化片，三者介电常数差异较大，若选型不当或工艺管控不到位，会导致整体介电常数波动过大，进而引发一系列电性能问题——这也是很多设计方案“纸上可行、落地失效”的核心原因。
二、高频场景下，刚挠结合板介电常数的核心痛点与影响
随着设备向高频化、高速化、小型化升级，刚挠结合板的介电常数管控难度大幅提升，尤其是在10GHz以上的高频场景中，介电常数的细微波动（±0.1），都可能导致产品性能不达标。结合一线生产与终端应用反馈，刚挠结合板介电常数带来的核心痛点，主要集中在信号损耗、阻抗失配、可靠性不足三个方面，每一个痛点都直接关联产品竞争力。
2.1 痛点一：介电常数偏高，高频信号损耗超标
高频信号在刚挠结合板中传输时，介电损耗与介电常数呈正相关关系，介电常数越高，信号的传输损耗越大，这一现象在高频场景中会被无限放大。很多从业者为控制成本，刚性区选用常规FR-4材料（介电常数4.2-4.7），柔性区选用普通PI材料（介电常数3.4-3.5），虽能满足常规场景需求，但在高频场景中，信号损耗会超出设计阈值，导致设备通讯距离缩短、响应速度变慢。
结合实操测试数据：在15GHz高频场景下，使用常规FR-4+普通PI的刚挠结合板，信号传输损耗可达0.8dB/inch；若将刚性区替换为低介电FR-4（介电常数4.0），柔性区替换为改性PI（介电常数3.2），信号传输损耗可降至0.5dB/inch，损耗降低37.5%。对于多通道高频模块而言，损耗的累积会导致信号失真，严重时会引发设备故障，这也是高频场景下，低介电常数材料成为刚需的核心原因。
此外，介电材料的吸湿性也会间接导致介电常数升高，进而增加信号损耗。刚挠结合板的粘结层、柔性区覆盖膜，若吸湿性较强，在高湿度环境中会吸收空气中的水分（水分介电常数约80），导致整体介电常数显著升高，同时引发介电损耗激增。在湿度85%、温度50℃的环境中，普通有胶PI刚挠结合板的介电常数会升高15%以上，信号损耗增加20%，无法满足户外、医疗等高湿度场景的应用需求。
2.2 痛点二：介电常数波动，阻抗匹配失效
阻抗匹配是刚挠结合板设计的核心要求，尤其是在高频高速场景中，阻抗匹配精度需控制在±5%以内，否则会产生信号反射，导致信号能量损耗、波形失真。而介电常数，正是影响阻抗值的核心参数——阻抗值与介电常数的平方根成正比，介电常数的波动，会直接导致阻抗值偏离设计标准，引发阻抗失配。
刚挠结合板的阻抗失配，多源于两个核心问题：一是刚柔区介电常数差异过大，二是生产工艺导致介电常数波动。前者常见于未做过渡设计的产品，刚性区FR-4（介电常数4.5）与柔性区PI（介电常数3.4）的介电常数差异超过30%，在刚柔过渡区形成“阻抗台阶”，信号反射损耗超过-15dB，完全超出高频场景的耐受范围；后者则源于压合、蚀刻等工艺的管控偏差，比如压合温度过高导致介电材料分子结构变化，蚀刻精度不足导致线路尺寸偏差，都会间接引发介电常数波动，进而导致阻抗失配。
某车载高频传感器刚挠结合板项目中，初期因未控制介电常数波动，阻抗偏差超过10%，信号反射严重，导致传感器检测精度不足；后续通过优化材料选型、严控工艺参数，将介电常数波动控制在±0.05以内，阻抗偏差降至±3%，传感器检测精度提升40%——这也印证了，介电常数的稳定性，是保障阻抗匹配的核心前提。
2.3 痛点三：环境适应性差，介电常数稳定性不足
刚挠结合板的应用场景日趋复杂，从低温户外到高温车载，从干燥室内到潮湿医疗环境，环境条件的变化会直接影响介电常数的稳定性，进而降低产品的可靠性。其中，温度、湿度、弯折应力，是影响介电常数稳定性的三大核心因素，也是实操中管控的重点难点。
温度方面，介电材料的介电常数会随温度升高而略有升高，不同材料的温度敏感性不同：普通PI材料的介电常数温度系数约为0.001/℃，FR-4材料约为0.002/℃，也就是说，当温度升高100℃时，FR-4材料的介电常数会升高0.2-0.4，这在车载发动机舱（工作温度-40℃至125℃）中，会导致介电常数波动超过10%，严重影响产品性能。
弯折应力方面，刚挠结合板的柔性区需要频繁弯折（如折叠手机、可穿戴设备），弯折过程中产生的应力会导致介电材料分子结构发生变化，进而引发介电常数波动。实操测试显示：柔性区弯折角度180°、弯折半径3mm，反复弯折1万次后，普通PI材料的介电常数波动可达10%以上；若选用弯折性能优异的无胶PI材料，同时优化弯折结构，弯折10万次后，介电常数波动可控制在5%以内，大幅提升产品使用寿命。
三、刚挠结合板介电常数的关键影响因素（实操拆解）
要解决介电常数带来的核心痛点，首先要明确其影响因素，才能从源头实现精准管控。结合一线生产经验，刚挠结合板介电常数的影响因素，可分为材料选型、生产工艺、环境适配三大类，每一类因素都有明确的管控要点和规避方法，可直接应用于实操生产中。
3.1 材料选型：决定介电常数的基础，也是最易管控的环节
材料选型是影响刚挠结合板介电常数的核心因素，也是管控成本最低、效果最明显的环节。很多从业者存在“低介电常数越好”的误区，实则不然，材料选型的核心是“场景适配”——结合终端应用场景的频率、温度、湿度要求，选择介电常数合适、稳定性优异的材料，才能从源头控制介电常数波动。
柔性区材料选型：高频高速场景，优先选用无胶PI材料（介电常数3.0-3.4，介电损耗≤0.005），其吸湿性低、弯折性能优异，介电常数稳定性强；常规场景，可选用有胶PI材料（介电常数3.4-3.8），兼顾性能与成本；高温场景，选用耐高温PI材料（介电常数3.2-3.5），可在-40℃至200℃范围内保持介电性能稳定。
刚性区材料选型：高频场景，优先选用低介电FR-4材料（介电常数4.0-4.2）或PTFE材料（介电常数2.2-3.0），其中PTFE材料高频损耗极低，适合10GHz以上的高频场景，但成本较高；常规场景，选用常规FR-4材料（介电常数4.2-4.7）即可，性价比更高；车载、工业场景，选用高Tg FR-4材料（介电常数4.0-4.3），提升耐高温、抗老化性能。
粘结层材料选型：粘结层是连接刚性区与柔性区的核心，其介电常数需介于两者之间，才能减少介电常数突变带来的阻抗问题。高频场景，优先选用低介电半固化片（介电常数3.0-3.2）；常规场景，选用介电常数3.2-3.5的半固化片，同时控制粘结层厚度均匀性，避免厚度偏差导致介电常数波动。
3.2 生产工艺：介电常数波动的核心诱因，管控重点在细节
即使选用了合适的介电材料，若生产工艺管控不到位，依然会导致刚挠结合板的介电常数波动。结合生产实操，压合、蚀刻、覆盖膜贴合三个工艺环节，是影响介电常数的核心节点，每一个环节的细微偏差，都可能引发介电常数异常。

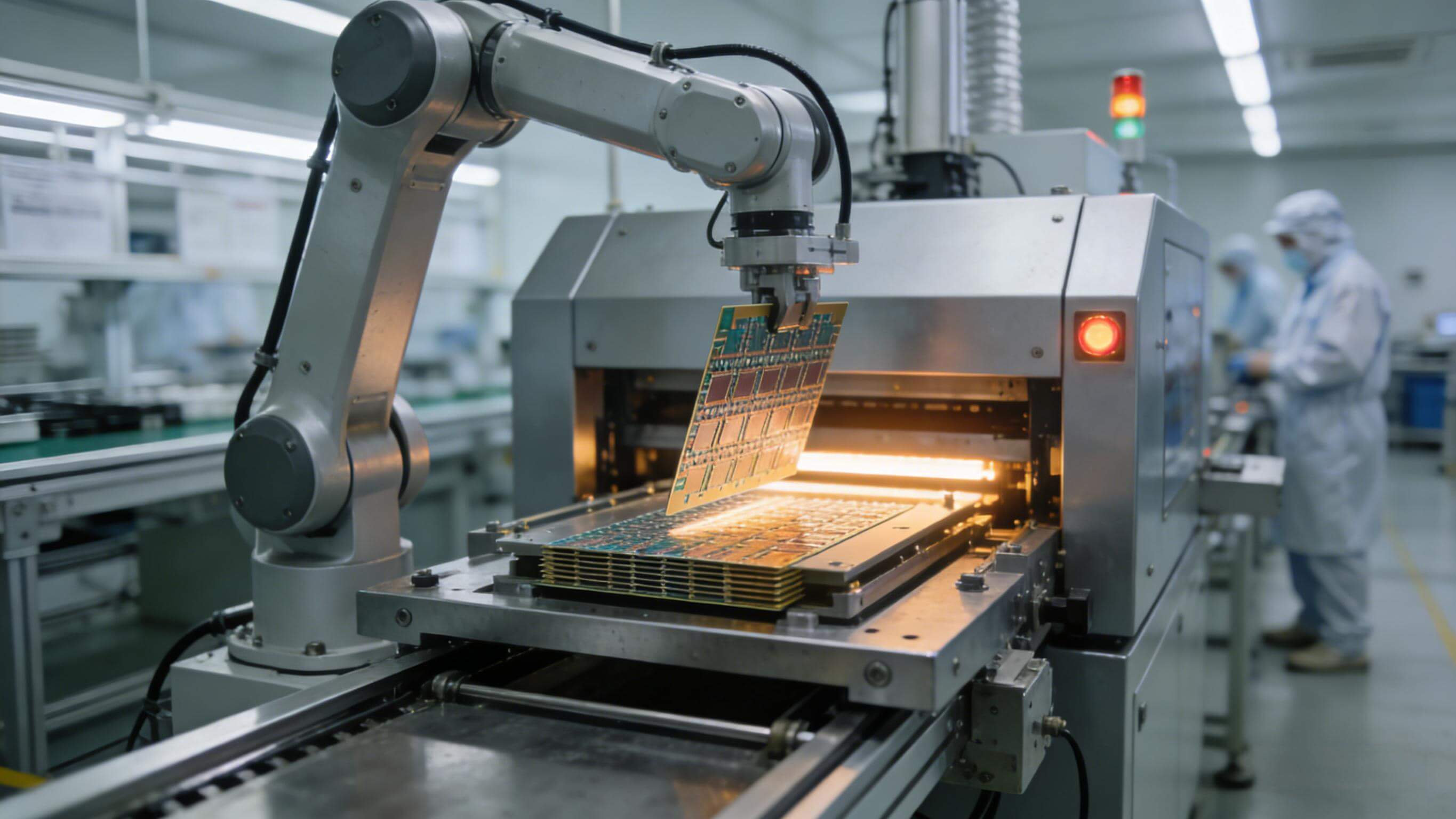

压合工艺管控：压合温度、压力、固化时间，是影响介电常数的核心参数。压合温度过高，会导致介电材料分子排列过于紧密，介电常数升高；压合压力不足，会导致层间出现空隙，介电常数降低，同时影响层间结合力；固化时间不足，会导致介电材料未完全固化，介电性能不稳定，长期使用后介电常数波动过大。实操中，需根据不同介电材料制定专属压合工艺：PI材料压合温度200-220℃、压力1.5-2.0MPa、固化时间60-90分钟；PTFE材料压合温度380-400℃、压力2.0-2.5MPa、固化时间120-150分钟，同时控制压合环境的温度与湿度，避免环境因素干扰。
蚀刻工艺管控：蚀刻精度直接影响线路尺寸，进而间接影响介电常数分布。线路线宽、线距的偏差，会导致传输线的分布电容发生变化，引发介电常数波动；同时，蚀刻残留的蚀刻液，会腐蚀介电材料表面，破坏分子结构，导致介电性能下降。实操中，需采用高精度曝光设备，将线宽公差控制在±0.08mil以内，蚀刻完成后及时清洗线路，去除残留蚀刻液，确保介电材料表面完好。
覆盖膜贴合工艺管控：覆盖膜的贴合精度、贴合压力，会影响柔性区的介电常数均匀性。贴合压力不足，会导致覆盖膜与柔性区之间出现气泡，介电常数降低；贴合温度过高，会导致覆盖膜收缩，引发柔性区应力集中，进而导致介电常数波动。实操中，覆盖膜贴合温度控制在160-180℃、压力1.0-1.5MPa，贴合后进行真空脱泡处理，避免气泡产生。
3.3 环境适配：终端应用场景的影响，需提前规避风险
刚挠结合板的介电常数，会随终端应用环境的变化而波动，若提前未做适配设计，会导致产品在实际使用中出现性能隐患。因此，在设计阶段，需结合终端应用场景的温度、湿度、弯折需求，提前优化设计，规避环境因素带来的介电常数波动风险。
高温场景适配：若终端设备用于高温环境（如车载发动机舱、工业炉具周边），需选用耐高温、介电常数温度系数小的材料，同时优化产品结构，增加散热设计，控制产品工作温度不超过材料的耐高温阈值，减少温度对介电常数的影响。
高湿度场景适配：若终端设备用于高湿度环境（如户外设备、医疗设备），需对刚挠结合板进行防潮处理，如涂覆防潮层、密封封装，同时选用吸湿性低的介电材料（如无胶PI、PTFE），避免介电材料吸潮导致介电常数升高。
高频弯折场景适配：若终端设备需要频繁弯折（如折叠手机、可穿戴设备），需优化柔性区结构，增加加强层，减少弯折应力对介电材料的损伤；同时选用弯折性能优异的无胶PI材料，降低弯折过程中介电常数的波动幅度。
四、刚挠结合板介电常数实操管控策略
结合前文分析的影响因素与核心痛点，总结出一套“选型精准化、工艺标准化、测试常态化”的全流程管控策略，覆盖设计、生产、测试三个环节，可直接落地应用，帮助从业者解决刚挠结合板介电常数管控难题，提升产品合格率。
4.1 设计环节：精准选型+仿真验证，从源头规避风险
设计环节是介电常数管控的源头，核心是做好“材料选型适配”与“结构设计优化”，同时通过仿真验证，提前规避潜在风险，避免后续生产返工。
第一步，精准匹配材料与场景：根据终端设备的工作频率、温度、湿度、弯折需求，确定介电常数目标值，再选择对应的介电材料。例如，5G高频模块（工作频率28GHz），介电常数目标值控制在2.8-3.2，选用PTFE刚性材料+无胶PI柔性材料+低介电半固化片，确保介电性能适配高频场景；车载传感器（工作温度-40℃至125℃），介电常数目标值控制在3.2-3.5，选用高Tg FR-4刚性材料+耐高温PI柔性材料，提升环境适应性。
第二步，优化刚柔过渡区结构：为减少刚柔区介电常数差异带来的阻抗突变，采用渐变式线宽设计，逐步抵消介电常数差异带来的阻抗偏差；同时，在刚柔过渡区增加中间过渡层，选用介电常数介于刚性区与柔性区之间的材料，使介电常数平稳过渡，减少信号反射。
第三步，仿真验证优化：采用专业仿真软件（如Cadence Allegro、Clarity 3D Solver），模拟不同环境条件（温度、湿度、弯折角度）下，刚挠结合板的介电常数波动与电性能变化，提前发现设计缺陷，优化材料选型与结构设计，确保介电常数符合设计要求，避免后续生产返工。
4.2 生产环节：标准化工艺+全流程管控，保障稳定性
生产环节的核心是“标准化工艺执行”与“全流程检测”，通过制定专属工艺标准，严控每一个关键节点，确保介电常数的稳定性，减少波动。
首先，制定专属工艺标准：针对不同的介电材料，制定对应的压合、蚀刻、覆盖膜贴合工艺标准，明确温度、压力、时间等核心参数，确保工艺执行的一致性。例如，无胶PI材料的压合工艺标准：温度210±5℃、压力1.8±0.2MPa、固化时间75±15分钟，严禁随意调整工艺参数。
其次，全流程检测管控：在生产过程中，设置多个检测节点，对介电常数进行实时检测，及时发现异常并处理。材料入库时，检测介电材料的介电常数，确保符合选型要求；压合完成后，检测刚挠结合板的整体介电常数，偏差超过±0.05时，及时调整工艺参数；蚀刻、覆盖膜贴合完成后，检测介电常数均匀性，避免局部波动；成品出库前，模拟终端应用环境，检测介电常数稳定性，确保产品在实际使用中性能稳定。
最后，环境管控：控制生产车间的温度与湿度，温度保持在23±2℃，湿度保持在50±5%，避免环境因素影响介电材料的性能与工艺执行效果；同时，避免介电材料在生产过程中吸潮、污染，确保介电性能稳定。
4.3 测试环节：常态化测试+场景模拟，确保达标
测试环节是介电常数管控的最后一道防线，核心是“常态化测试”与“场景模拟测试”，确保每一批产品的介电常数都符合设计要求，同时验证产品在终端应用场景中的介电性能稳定性。
常态化测试：每一批产品随机抽样，采用介电常数测试仪，检测产品的整体介电常数、介电损耗，确保介电常数在目标范围内，介电损耗符合场景要求；同时，检测介电常数均匀性，避免局部波动导致产品性能异常。
场景模拟测试：结合终端应用场景，模拟高温、高湿度、高频弯折等环境，测试产品在不同环境条件下的介电常数波动与电性能变化。例如，车载产品需进行-40℃至125℃的温变循环测试，测试介电常数波动幅度；折叠产品需进行10万次高频弯折测试，测试弯折后介电常数的变化与信号完整性；户外产品需进行高湿度测试，测试吸潮后介电常数的变化与信号损耗。
五、全新实战案例：介电常数管控的落地效果验证
为让实操管控策略更具参考性，以下分享两个全新的实战案例，分别对应车载电子与医疗设备场景，详细说明介电常数的管控过程、优化方案与落地效果。
案例一：车载高频传感器刚挠结合板介电常数管控
客户需求：车载高频传感器用刚挠结合板，工作频率12GHz，工作温度-40℃至125℃，要求介电常数控制在3.2-3.5之间，波动幅度≤5%，阻抗公差±3%，信号传输损耗≤0.6dB/inch，确保传感器检测精度稳定。
原有问题：初期选用常规FR-4刚性材料（介电常数4.5）+普通PI柔性材料（介电常数3.4），未优化刚柔过渡区结构，生产工艺未标准化，导致产品介电常数波动幅度达12%，阻抗偏差超过8%，信号传输损耗0.9dB/inch，无法满足客户需求，产品合格率仅70%。
优化方案：1. 材料选型优化，刚性区替换为高Tg低介电FR-4材料（介电常数4.0），柔性区替换为耐高温无胶PI材料（介电常数3.3），粘结层选用低介电半固化片（介电常数3.2），缩小刚柔区介电常数差异；2. 结构设计优化，采用渐变式线宽设计，增加中间过渡层，缓解阻抗突变；3. 工艺标准化，制定专属压合、蚀刻工艺标准，严控压合温度210℃、压力1.8MPa，蚀刻线宽公差±0.08mil；4. 全流程检测，增加材料入库、压合后、成品出库三个检测节点，实时管控介电常数；5. 场景模拟测试，增加温变循环测试与高频弯折测试，确保环境适应性。
优化效果：产品介电常数稳定在3.2-3.4之间，波动幅度控制在4%以内，阻抗偏差降至±2.5%，信号传输损耗降至0.5dB/inch，完全满足客户需求；产品合格率从70%提升至98.5%，生产成本降低15%，获得客户批量订单。
案例二：医疗便携式检测仪刚挠结合板介电常数管控
客户需求：医疗便携式检测仪用刚挠结合板，工作频率5GHz，工作环境湿度30%-90%，要求介电常数控制在3.4-3.8之间，吸潮后介电常数波动≤8%，信号完整性良好，可反复弯折5万次以上，确保检测仪长期稳定工作。
原有问题：初期选用有胶PI柔性材料（介电常数3.6）+常规FR-4刚性材料（介电常数4.3），未做防潮处理，弯折结构设计不合理，导致产品吸潮后介电常数波动达15%，弯折5000次后介电常数波动达10%，信号出现失真，无法满足医疗设备的可靠性要求。
优化方案：1. 材料选型优化，柔性区替换为吸湿性低的无胶PI材料（介电常数3.5），刚性区选用低介电FR-4材料（介电常数4.1），提升介电常数稳定性；2. 防潮处理，对产品表面涂覆防潮层，进行密封封装，避免吸潮；3. 结构优化，优化柔性区弯折结构，增加加强层，减少弯折应力；4. 工艺管控，严控覆盖膜贴合工艺，避免气泡产生，确保介电常数均匀性；5. 场景模拟测试，增加高湿度测试与高频弯折测试，验证产品可靠性。
优化效果：产品介电常数稳定在3.4-3.7之间，吸潮后介电常数波动控制在7%以内，可反复弯折8万次以上，弯折后信号完整性无明显变化，完全满足医疗设备的应用需求，产品使用寿命延长至5年以上。
六、总结与行业趋势展望
刚挠结合板介电常数的管控，是提升产品电性能、可靠性与市场竞争力的核心环节，尤其在高频化、小型化、柔性化的行业趋势下，介电常数的管控精度与稳定性，将成为区分产品品质的关键指标。不同于普通PCB，刚挠结合板的刚柔复合结构，让介电常数的影响更复杂，管控难度更高，但其核心逻辑始终不变——以场景需求为导向，做好材料选型、工艺管控与测试验证，实现介电常数的精准匹配与稳定控制。
结合行业发展趋势，未来刚挠结合板介电常数的管控，将呈现三大发展方向：一是低介电、低损耗材料的研发与应用，尤其是介电常数≤2.5的新型材料，将逐步普及，满足更高频率场景的需求；二是智能化管控技术的应用，通过自动化检测设备与大数据分析，实现介电常数波动的实时监测与精准调控，提升管控效率与精度；三是全链路协同管控，实现设计、生产、测试、应用的全流程协同，提前规避介电常数带来的性能隐患，推动刚挠结合板产品向更高性能、更可靠、更具性价比的方向发展。
对于从业者而言，需跳出“重设计、轻管控”的误区，重视介电常数的核心影响，掌握精准的管控方法，结合实操经验与场景需求，优化材料选型与工艺管控，才能破解高频场景下的性能瓶颈，打造符合市场需求的高品质刚挠结合板产品。
